短交付周期浸液式换能器

精密声学有限公司可提供多种换能器产品。除定制设计外，我们还有精选现货型号，可快速交货。本文档介绍短交付周期换能器选型及其性能概述。如需其他规格（含聚焦型器件）的换能器，请联系精密声学有限公司沟通需求

平面换能器

* 详见下文外壳尺寸 ✓ = 可选规格

主要特点

• 适用于浸液环境使用
• 316 不锈钢外壳
• 集成 1.5 米同轴电缆，标配 BNC 接头
• PZT 压电陶瓷有源阵元（仅 0.5 MHz ~ 7 MHz）
  • 中等阻尼，中等带宽
  • 阻抗匹配，适配 50Ω 系统
• PVDF 压电聚合物有源阵元（≥10 MHz）
  • 高阻尼，宽带宽
  • 无阻抗匹配
• 可工作于脉冲回波模式

订货代码

前缀TX_频率(MHz)有源直径(mm)

订购此类平面换能器，请使用以TX为前缀的订货代码，后接频率（单位 MHz）与有源直径（单位 mm）。 示例：1MHz、有源直径 23mm 的换能器，订货代码：TX_1_23

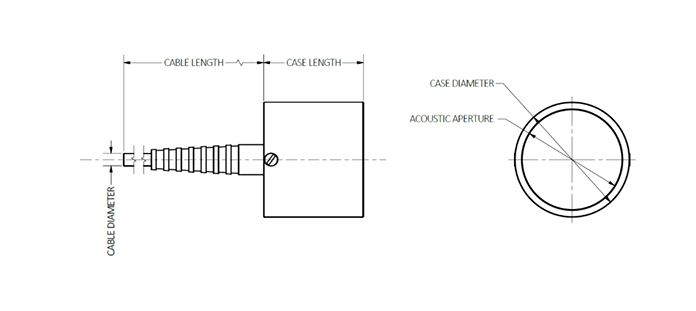

外壳尺寸

（工程简图：线缆长度、外壳长度、外壳直径、声学孔径）

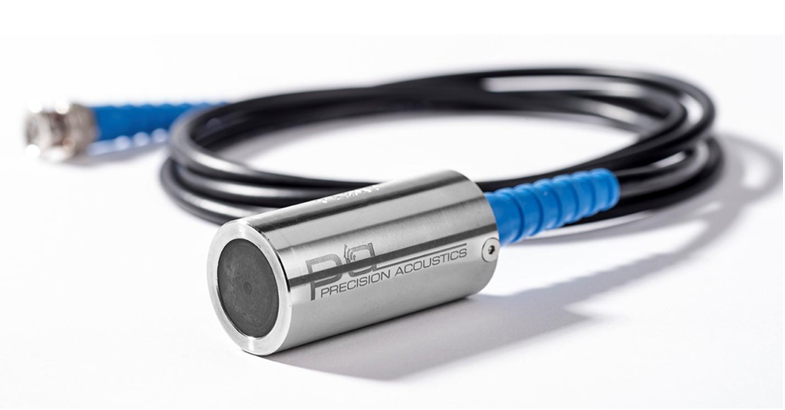

（配图：小型平面换能器实物图）

压电陶瓷换能器示例数据

• 典型带宽：＞50%（-6dB）
• 典型中心频率：标称值 ±10%
• 所有换能器均附带测试报告，包含：
  • X、Y 方向横向波束剖面
  • 时域 / 脉冲响应
  • 频域响应

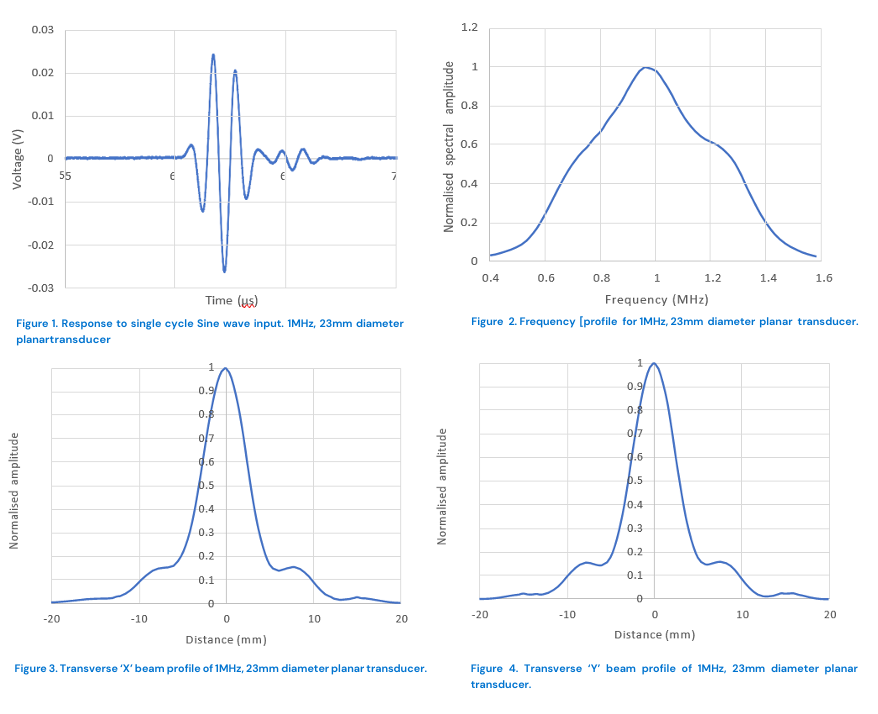

图 1：1MHz、直径 23mm 平面换能器，单周期正弦输入脉冲响应

图 2：1MHz、直径 23mm 平面换能器频响曲线

图 3：1MHz、直径 23mm 平面换能器 X 向横向波束剖面

图 4：1MHz、直径 23mm 平面换能器 Y 向横向波束剖面

带宽与脉冲波形随频率、外壳尺寸选型发生变化

免责声明：所有信息均基于经验与测试结果，我们相信信息准确，但对于因依赖本资料而产生的损失或损坏，精密声学有限公司不承担任何责任；使用条件不在本公司可控范围内。
