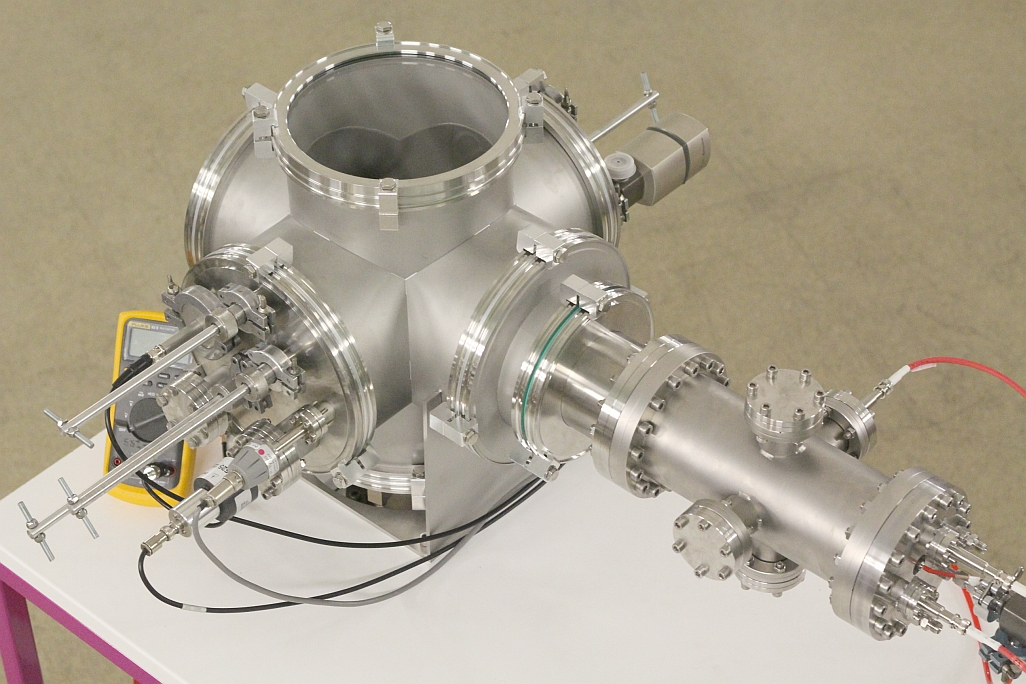

Polygon Physics 公司提供一套用于研发目的的解决方案:单个系统即可在同一样品上完成一系列表面处理步骤,无需破坏真空环境。
一个紧凑的研发系统中集成多个表面处理步骤
溅射清洗,例如用于提高薄膜的附着力
纳米结构化以改变表面特性(例如吸收性、装饰性、粘附性)
能量高达 30 千伏的低能离子注入
一个系统,多种运行模式

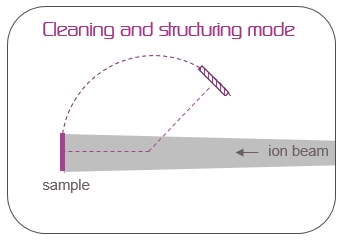

样品清洁与纳米结构化模式
样品旋转进入光路。溅射靶材和薄膜厚度监测仪缩回。

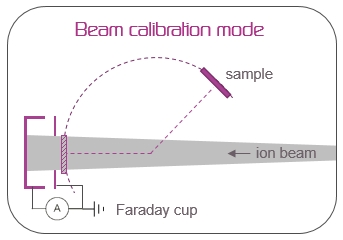

束流校准模式:
将样品旋转出束流路径。收回靶材和膜厚监测仪。让束流毫无阻碍地进入法拉第杯,以测量束流电流并计算样品上的平均电流密度。

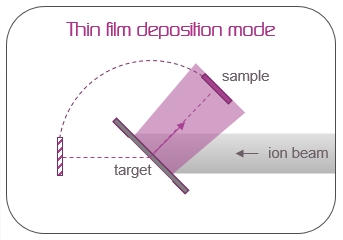

薄膜沉积模式:
将靶材置于光束路径中。样品处于其沉积位置。薄膜厚度监测仪已缩回。

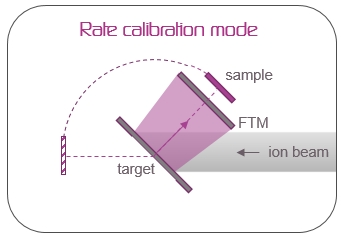

沉积速率校准模式:
将靶材置于束流路径中。将样品旋转至沉积位置。将薄膜厚度监测仪(FTM)置于样品与靶材之间。
