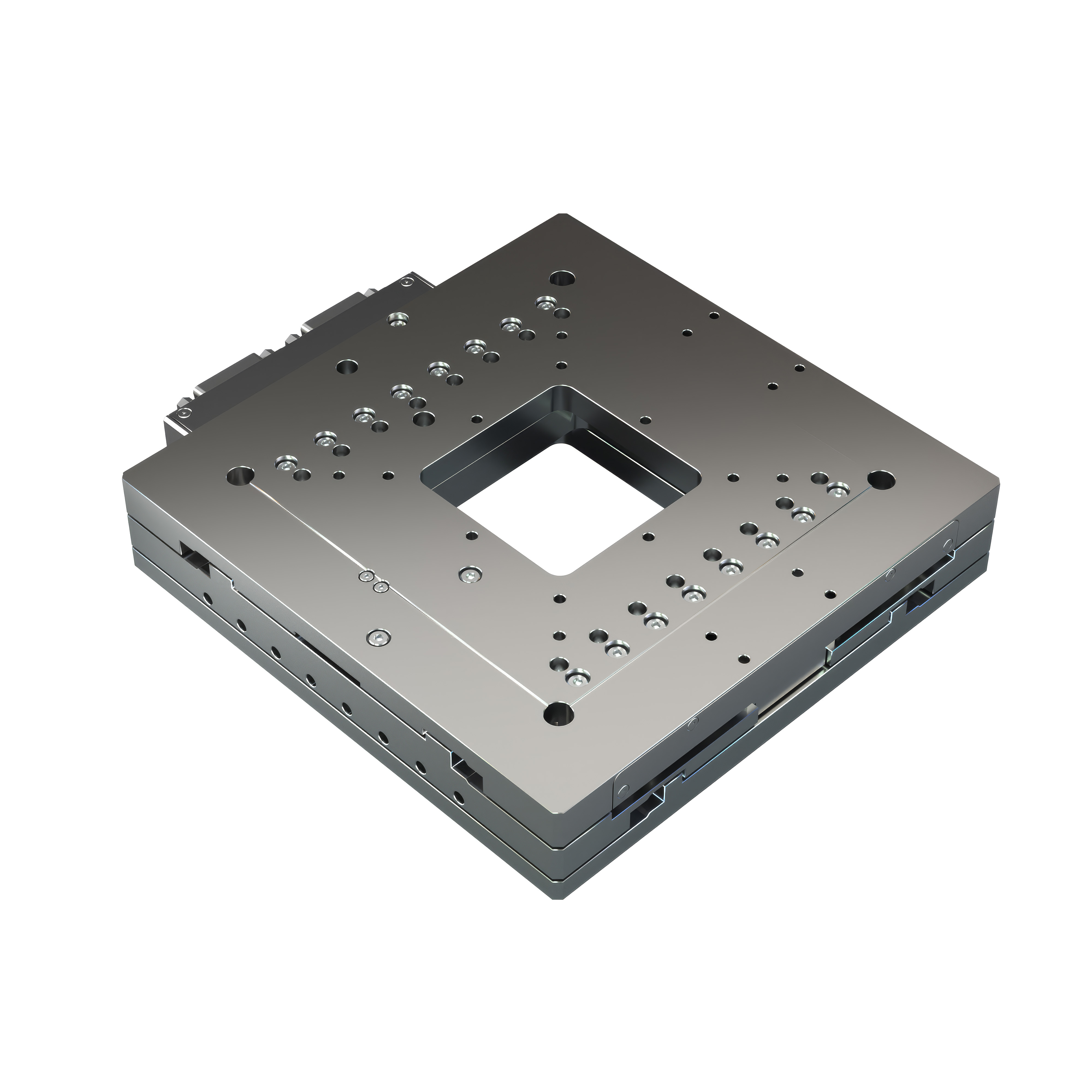

Skip to content瑞典PiezoMotor精密工件台压电 LEGS® XY 精密平台（带孔径）
带光圈的压电LEGS® XY精密舞台- X±8毫米，Y毫米±8毫米
- 每轴6牛顿或20牛顿失速力
- 每轴编码器分辨率为40纳米
- 中央光学孔径
- 2公斤载重能力
- 双轴PMSD402控制
小动作。影响很大。
当精准决定性能时，每一个动作都至关重要。压电LEGS®技术实现了直接、受控的运动，而无需传统传动机构的复杂性。
致力于推动创新前进。
从先进的光学到分析仪器，精密运动推动了系统性能更佳。
一个阶段。每一个动作都精准无比。
典型应用
- 显微镜与标本定位
- 带跨级访问的光学成像
- 晶圆、传感器和探测器对准
- 精密制图与计量
- 激光与光子学对准
这带来了什么
- 在保持舞台光圈无阻碍的光学路径的同时，定位样品。
- 通过可重复的闭环运动，将表面或传感器响应映射到两个轴上。
- 在X和Y中对齐光学或光子元件，无需堆叠单独的单轴级。
找到适合自己的位置。
每个轴选择6N，用于典型的样品、传感器和光学元件定位。当电缆受力、工艺负载或动态需求需要额外驱动力储备时，每轴选择20牛顿。确认孔径、有效载荷重心和施加力矩是否与最终机械布置兼容。
技术规格
| 模型 | 运动范围 | 失速力 | 负载 | 最大速度 | 重量 |
| LLS-XY-06-16-C-E40 | X±8毫米;Y ±8毫米 | 每轴6 N | 2公斤 | 5毫米/秒 | 2.5公斤 |
| LLS-XY-20-16-C-E40 | X±8毫米;Y ±8毫米 | 每轴20牛 | 2公斤 | 5毫米/秒 | 2.5公斤 |
| 规格 | 家族规格 |
| 编码器分辨率 | 40 nm（X/Y） |
| 定位可重复性 | ±40 nm（X/Y） |
| 车身材质 | 铝 |
| 推荐的控制器 | PMSD402 |
| 舞台缆绳 | CKS-20,2米;包含数量待确认 |
