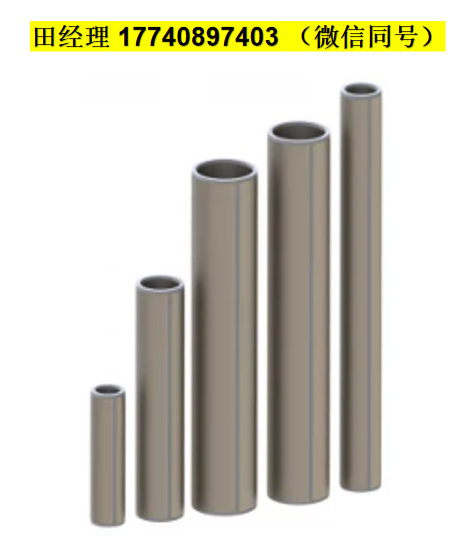

PiezoDrive TB压电管扫描器是径向极化的压电材料制成的薄壁圆柱体，带有四片外部电极和一片连续内部电极。当向其中一个外部电极施加电压时，管的自由端会向施加电压的方向弯曲。垂直伸缩则通过向所有外部电极施加相同电压，或向内部电极施加电压来实现。
PiezoDrive TB压电管扫描器广泛用作扫描探针显微镜中的 XYZ 纳米定位器，也用于显微操作、光束扫描等其他应用。管体可单独订购，也可选择包含用于连接 TD250-INV 放大器的线缆和连接器以及便于装配的安装面的成套组件。还可根据需求定制尺寸和/或电极配置。
PiezoDrive TB压电管扫描器主要型号：
| Order Code | Length (1) | Diameter (2) | Thickness (3) | Electrode Clearance (4) | Max. Voltage (5) | Scan Range (6) | Extension Range (7) | Resonance Frequency (8) | Quadrant Capacitance (9) | ||
|---|---|---|---|---|---|---|---|---|---|---|---|
| TB1006-N | 10.0 mm | 6.0 mm | 0.65 mm | 0.7 mm | ± 260 V | 3.2 um | 2.1 um | 31 kHz | 3 nF | ||
| TB2006-N | 20.0 mm | 6.0 mm | 0.65 mm | 0.7 mm | ± 260 V | 13 um | 4.2 um | 7.7 kHz | 4 nF | ||
| TB3006-N | 30.0 mm | 6.0 mm | 0.65 mm | 0.7 mm | ± 260 V | 29 um | 6.3 um | 3.4 kHz | 6 nF | ||
| TB4006-N | 40.0 mm | 6.0 mm | 0.65 mm | 0.7 mm | ± 260 V | 51 um | 7.4 um | 1.9 kHz | 6 nF | ||
| TB5006-N | 50.0 mm | 6.0 mm | 0.65 mm | 0.7 mm | ± 260 V | 80 um | 11 um | 1.2 kHz | 10 nF | ||
| TB6006-N | 60.0 mm | 6.0 mm | 0.65 mm | 0.7 mm | ± 260 V | 114 um | 13 um | 850 Hz | 11 nF | ||
| TB10006-N | 100.0 mm | 6.0 mm | 0.65 mm | 0.7 mm | ± 260 V | 318 um | 21 um | 310 Hz | 19 nF |
