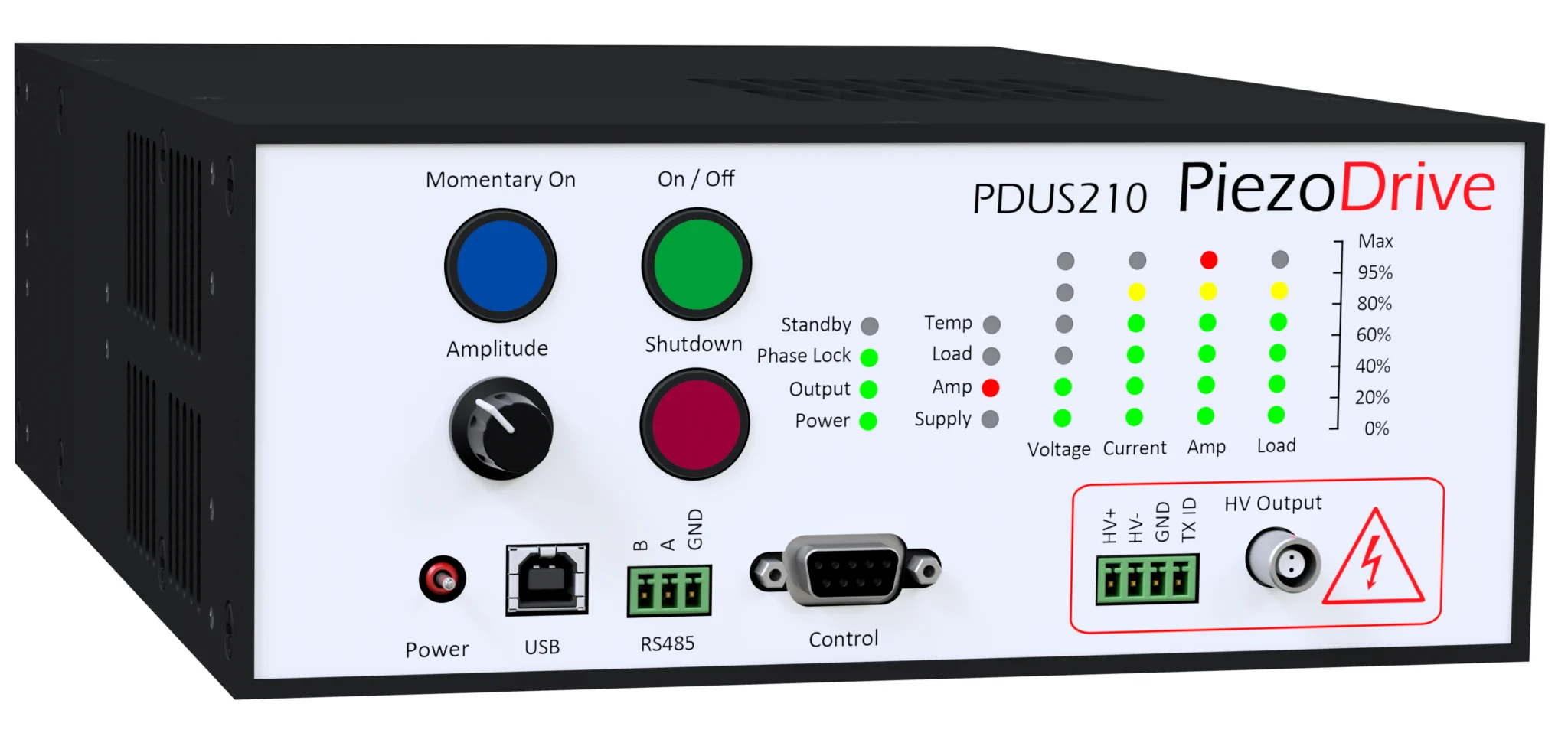

在超声波驱动领域，驱动与分析往往需要多台设备配合。PDUS210 是一款完整的超声波驱动/发生器解决方案，既能驱动高达210瓦的超声波执行器，又能进行阻抗和频率响应等分析测量，非常适合 OEM 产品集成和实验室研发使用。
核心特性
✅ 完整解决方案：驱动 + 分析一体化，高达210瓦
✅ 高速谐振跟踪：支持串联和并联谐振模式
✅ 振动幅度控制：相位、电流、功率三种控制设定点
✅ 脉冲激励与频率调制：单次和连续脉冲生成
✅ 分析功能：阻抗和频率响应测量
✅ 纯正弦波输出：理想用于并联谐振（反谐振）工作点
✅ 多种控制方式：PC软件、前面板控制、外部逻辑信号（如脚踏开关）
✅ API 支持：RS485 和 USB 连接，适合自动测试和嵌入式工业机械
✅ 可重构版本：PDUS210-FLEX 支持外部输出匹配变压器，灵活切换电压范围
典型应用
电气规格
| 参数 | 数值 | 备注 |
|---|---|---|
| 输出电压 | 0 – 800 Vp-p | 见标准电压范围 |
| 最大输出电流 | 0 – 32 Ap-p | 见标准电压范围 |
| 负载阻抗 | 1 Ω – 5 kΩ | 见标准电压范围 |
| 输出波形 | 正弦波 | |
| 直流输出电压 | 零 | 其他选项见手册 |
| 输出隔离 | 隔离 | 也可接地 |
| 最大输出功率 | 210 W | 配合最佳负载阻抗 |
| 内部功耗 | 130 W | 最大 |
| 频率 | 见下表 | 经修改可达 6kHz 至 500kHz |
| 电源 | 48 V，280 W | |
| 控制设定点 | 相位、电流、功率 | 1ms 频率更新率 |
| 脉冲生成 | 单次和连续 | 可控电压压摆率 |
| 谐振跟踪 | 串联或并联谐振 | |
| 接口 | USB 和 RS485 | |
| 数字 IO | 4 DIO | 用于手动控制输入 |
标准输出电压范围
| 订购代码 | 最大电压 Vp-p | 最大电压 Vrms | 最大电流 Ap-p | 最大电流 Arms | 最佳负载 Ω | 负载范围 Ω | 频率 kHz |
|---|---|---|---|---|---|---|---|
| PDUS210-800 | 800 | 282 | 2 | 0.71 | 400 | 260 – 840 | 20-200 |
| PDUS210-600 | 600 | 212 | 2.6 | 0.92 | 225 | 146 – 472 | 20-200 |
| PDUS210-400 | 400 | 141 | 4 | 1.4 | 100 | 65 – 210 | 20-200 |
| PDUS210-200 | 200 | 70 | 8 | 2.8 | 25 | 16 – 52 | 20-200 |
| PDUS210-100 | 100 | 35 | 16 | 5.7 | 6.25 | 4 – 13 | 20-200 |
| PDUS210-50 | 50 | 17 | 32 | 11.3 | 1.56 | 1 – 3 | 20-200 |
注意：输出电压分辨率和容差为 8 位，即 256 级。因此，最小可能电压变化为满量程/256。当放大器启用且输出电压设为零伏时，实际输出电压可能高达满量程的1%。
负载阻抗范围：保证向负载提供超过100W功率的阻抗范围。更高或更低的阻抗也可驱动，但功率会降低。
不同功率水平下的阻抗范围：
| 最小功率 | 负载阻抗下限 | 负载阻抗上限 |
|---|---|---|
| 150W | 0.71 × Z_opt | 1.4 × Z_opt |
| 100W | 0.65 × Z_opt | 2.1 × Z_opt |
| 50W | 0.53 × Z_opt | 4.2 × Z_opt |
机械规格
| 参数 | 数值 | 备注 |
|---|---|---|
| 外壳尺寸 | 227 × 168 × 54 mm | 长 × 宽 × 高 |
| 重量 | 1.4 kg | |
| 温度范围 | 0°C – 50°C | |
| 湿度 | 非冷凝 |
PDUS210-FLEX 规格
PDUS210-FLEX 与标准 PDUS210 相同，但需要在放大器和换能器之间连接外部变压器（随附电缆）。这允许用户通过更换外部变压器在不同输出电压范围之间切换。
必须至少购买一个外部变压器。
| 订购代码 | 匝数比 | 电压 pk-pk | 电压 RMS | 电流 pk-pk | 电流 RMS | 最佳负载 Ω | 负载范围 Ω | 频率 kHz |
|---|---|---|---|---|---|---|---|---|
| TX210-800 | 18.18 | 800 | 282 | 2 | 0.71 | 400 | 260 – 840 | 20-200 |
| TX210-600 | 13.64 | 600 | 212 | 2.6 | 0.92 | 225 | 146 – 472 | 20-200 |
| TX210-400 | 9.09 | 400 | 141 | 4 | 1.4 | 100 | 65 – 210 | 20-200 |
| TX210-200 | 4.55 | 200 | 70 | 8 | 2.8 | 25 | 16 – 52 | 20-200 |
| TX210-100 | 2.27 | 100 | 35 | 16 | 5.7 | 6.25 | 4 – 13 | 20-200 |
| TX210-50 | 1.14 | 50 | 17 | 32 | 11.3 | 1.56 | 1 – 3 | 20-200 |
变压器套件：包含五个变压器，范围从35Vrms到282Vrms（TX210-Kit1），包括35、70、141、212和282 Vrms输出范围。
变压器规格：
| 参数 | 数值 | 备注 |
|---|---|---|
| 输入连接器 | 插入式螺丝端子 | 随附连接电缆 |
| 输出连接器 | 与 PDUS210 相同 | 见“前面板”部分 |
| 变压器尺寸 | 104 × 57 × 51 mm | 长 × 宽 × 高 |
| 重量 | 0.2 kg |
桌面软件
桌面应用程序控制放大器并绘制关键信号和工作条件，可记录并导出为CSV文件。桌面应用程序还包括高级分析功能，如阻抗频率响应分析，以及设置助手，帮助新用户分析和选择工作条件。
标准交付内容
PDUS210 放大器（按所选配置）
IEC 电源线（适配目的地 shipping 地址）
USB 电缆（Type A 转 Type B）
4路插入式螺丝端子，用于输出（Amphenol TJ0331530000G）
3路插入式螺丝端子，用于 RS-485 连接器（Amphenol TJ0431530000G）
认证
CE、RoHS 和 REACH 声明可下载。
驱动与分析一体化，超声波应用的完整解决方案。
无论您需要用于超声波钻孔、切割、清洗、医疗设备、牙科设备、超声波检测、空化还是汽化，PDUS210 都能提供灵活、可靠的驱动与分析解决方案。
