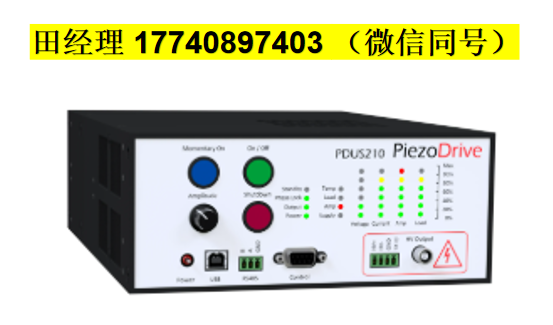

PDUS210超声波驱动器 是一款用于驱动和分析高达 210 瓦超声波执行器的完整解决方案。其功能包括：串联和并联谐振模式的高速谐振追踪、振动幅度控制、脉冲激发、频率调制，以及阻抗和频率响应测量等分析功能。PDUS210 既适用于 OEM 产品集成，也适用于实验室研发应用。其应用领域包括超声波钻孔与切割、清洗、医疗器械、牙科设备、超声检测、空化和汽化。
PDUS210超声波驱动器可通过多种方式进行控制，包括电脑（使用随附的软件包）、前面板控件和/或外部逻辑信号（例如脚踏开关）。外部控制器还提供了适用于 RS485 和 USB 连接的 API，适用于自动化测试应用和嵌入式工业机械。
PDUS210超声波驱动器产生纯正弦波输出，非常适合在电气并联谐振（或称“反谐振”）点运行。该工作点接近机械谐振频率，但对负载耗散变化的敏感度较低，这在需要恒定振动幅度的精密加工应用中非常有用。此外，该设备还提供电流和功率控制模式，用于在串联谐振模式下调节振动幅度。
PDUS210超声波驱动器提供标准的输出电压范围（从 17 Vrms 至 282 Vrms）和电流范围（从 0.7 Arms 至 11 Arms）。这些范围针对谐振时负载阻抗在 1.5 欧姆至 400 欧姆之间进行了优化。对于研发应用，还提供可重配置版本（PDUS210-FLEX），该版本使用外部输出匹配变压器，可在任意可用的输出电压范围内运行。
规格参数
| 参数 | 数值 | 备注 |
|---|---|---|
| 输出电压 | 0 – 800 Vp-p | 参见标准电压范围 |
| 最大输出电流 | 0 – 32 Ap-p | 参见标准电压范围 |
| 负载阻抗 | 1 Ohm – 5 kOhm | 参见标准电压范围 |
| 输出波形 | 正弦波 | |
| 直流偏置电压 | 零 | 其他选项请参阅手册 |
| 输出隔离 | 隔离型 | 也可接地 |
| 最大输出功率 | 210 W | 需配合最佳负载阻抗 |
| 内部功耗 | 130 W | 最大值 |
| 频率 | 见下表 | 可通过修改扩展至 6kHz – 500kHz |
| 电源 | 48 V，280 瓦 | |
| 控制设定点 | 相位、电流、功率 | 频率更新率 1ms |
| 脉冲生成 | 单脉冲和连续脉冲 | 可控电压摆率 |
| 谐振追踪 | 串联或并联谐振 | |
| 接口 | USB 和 RS485 | |
| 数字 I/O | 4 路 DIO |
标准输出电压范围
下表列出了各型号变体的规格，包括：最大输出电压、最大输出电流、最佳负载阻抗以及推荐的频率范围。有关单极性输出电压选项，请参阅手册。
| 订货代码 | 最大电压 （Vpk-pk） | 最大电压 （Vrms） | 最大电流 （Apk-pk） | 最大电流 （Arms） | 最佳负载 （Ohm） | 负载范围 （Ohm）* | 频率 （kHz） |
|---|---|---|---|---|---|---|---|
| PDUS210-800 | 800 | 282 | 2 | 0.71 | 400 | 260 – 840 | 20-200 |
| PDUS210-600 | 600 | 212 | 2.6 | 0.92 | 225 | 146 – 472 | 20-200 |
| PDUS210-400 | 400 | 141 | 4 | 1.4 | 100 | 65 – 210 | 20-200 |
| PDUS210-200 | 200 | 70 | 8 | 2.8 | 25 | 16 – 52 | 20-200 |
| PDUS210-100 | 100 | 35 | 16 | 5.7 | 6.25 | 4 – 13 | 20-200 |
| PDUS210-50 | 50 | 17 | 32 | 11.3 | 1.56 | 1 – 3 | 20-200 |
