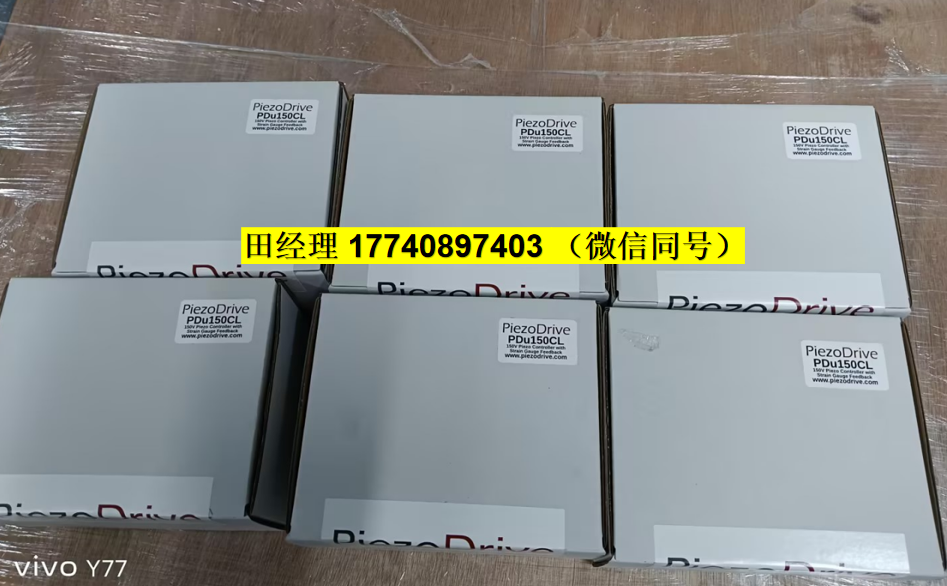

澳大利亚 PiezoDrive PDu150CL – 带应变片反馈的150V压电控制器
PiezoDrive PDu150CL将高压电源、精密应变调理电路、反馈控制器和超低噪声放大器（26μV RMS）集成于一个信用卡大小的封装中。它为带有或不带集成应变传感器的压电执行器，提供了实现高分辨率开环或闭环控制所需的所有功能。PiezoDrive PDu150CL可在高达 80 kHz 的频率下提供高达 300mA 的输出电流，并具备短路保护、平均电流过载保护和过热保护功能。应变调理电路采用新颖的电桥驱动器和放大器电路，可提供 0.02% 满量程的闭环定位分辨率。
PiezoDrive PDu150CL主要特点包括：
超低噪声： 26μV（1μF 负载，0.03 Hz 至 1 MHz）
输出电压： -30 V 至 +150 V
输出电流： 300 mA 峰值
信号带宽： 180 kHz
功率带宽： 80 kHz（150 Vp-p）
全面的过载保护
尺寸： 89 × 40 × 44 mm（长 × 宽 × 高）
重量： 80 g
PDu150CL 可在开环或闭环模式下使用。
在开环模式下，输入信号直接连接到功率放大器。请注意，放大器输出采用新颖的低噪声差分架构，不能接地（例如，不能连接到接地示波器的地线夹）。
在闭环模式下，输入信号作为反馈回路的指令信号。应变信号来自贴附在压电元件或结构上的电阻式应变片。
