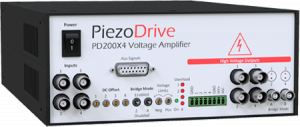

PD200X4 – 四通道功率放大器
PD200X4 是一款四通道线性放大器，用于驱动压电致动器和其他负载。输出连接器包括用于独立通道的 BNC、用于桥接通道的 LEMO 0B 和a plug-in screw terminal。PD200X4 适用于广泛的应用，包括电光、超声波、振动控制、纳米定位系统和压电电机。
主要特点包括：
- 输出电压范围为 +/-100V 至 +200V
- 桥接模式下高达 +/-200V 和 120W
- 高达 10A 的峰值输出电流
- 出色的全功率带宽，230 kHz
- 出色的信号带宽，680 kHz
- 在 10uF 负载下小于 714uV RMS 噪声
- 具有外部监控和关断功能的短路和热保护
PD200X4 是一款四通道线性放大器，用于驱动压电致动器和其他负载。输出电压范围可以是 50V 至 200V 的单极、双极或不对称。使用带有桥接负载的两个通道可实现高达 +/-200V。有关可用的输出电压范围，请参阅规格表。用于独立和桥接负载的前面板开关和专用连接器可轻松在四个独立通道和两个具有双倍电压范围的桥接通道之间切换。
PD200X4 可以驱动任何负载阻抗，包括无限电容负载，例如堆栈执行器；标准压电致动器；两个弯线机；和需要偏置电压的三线压电弯曲器。偏置电压可以使用连接到电源电压的两个辅助输出来产生，或者通过使用具有恒定直流偏移的放大器通道来产生。
提供一系列用户控件和订购选项，以提供最大的应用灵活性。每个通道的直流偏移可以由前面板电位器控制，也可以选择固定为零。使用两个前面板电位器可以限制最大正负输出电压。前面板上的 15 针 DSUB 连接器包括输入信号、电压监视器、电流监视器、温度测量、数字状态输出和数字关机输入。
输出连接器包括用于独立通道的 BNC、用于桥接通道的 LEMO 0B 和a plug-in screw terminal。PD200X4 适用于广泛的应用，包括电光、超声波、振动控制、纳米定位系统和压电电机。
输出电压范围
订购时指定输出电压范围。标准电压范围和相关电流限制如下所示，更多选项可在产品手册第18节中找到。PD200X4具有用于减小正负输出电压范围的前面板控制装置，因此建议使用等于或略大于所需电压的电压。
