BD 系列微型驱动器模块包含一个高压电源和两个线性放大器通道。各个通道可以驱动高达 +300V 的压电致动器,或者可以组合起来以实现高达 +/-300V 的单个输出。反相选项还允许这些模块驱动两线和三线压电弯曲器致动器。
主要特点包括:
- 双通道,非常适合压电弯曲器执行器
- 输出电压:150 V 至 300 V
- 输出电流:高达 95 mA 峰值
- 信号带宽:20 kHz
- 全面的过载和热保护
- 尺寸:60 x 25.4 x 8 毫米(长 x 宽 x 高)
- 重量:11 克
BD 系列微型驱动器模块包含一个高压电源和两个线性放大器通道。各个通道可以驱动高达 +300V 的压电致动器,或者可以组合起来以实现高达 +/-300V 的单个输出。反相选项允许这些模块驱动两线和三线压电弯曲器执行器。
3V 输入范围、快速响应和高峰值电流适合包括高速阀、机器人执行器、非谐振压电电机和运动控制应用在内的应用。

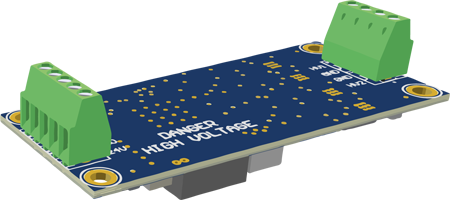

BD 系列模块包括全面的过载保护,并提供螺钉端子或 PCB 安装引脚。
电压范围
Operation
这些模块包含一个高压 DC-DC 转换器和两个线性放大器通道。提供从 +150V 到 +300V 的最大输出电压范围。最小输出电压约为+3V,这是由于推挽输出电路无法精确达到零伏。
由于最小输出被限制在大约 +3V,最小有用输入电压大约是 +3V/Gain。例如,BD300 的最小有用输入电压为 300V/101 = 30 mV。为简单起见,在以下应用示例中不考虑此限制。
通道 2 可以在与通道 1 相同的非反相配置 (on) 或反相配置 (off) 之间切换,这在驱动三个弯线机或创建单个差分输出时很有用。
应用示例:独立通道
在本例中,两个 0V 至 3V 输入信号源在两个独立负载上产生 0V 至全范围输出。建议通过双绞线将电源直接连接到引脚 5 和 4(如果使用螺钉端子)。
