PDu150CL 压电陶瓷驱动器将高压电源、精密应变调节电路、反馈控制器和超低噪声放大器(26uvrms)整合到一个信用卡大小的封装中。它为压电驱动器的高分辨率开环或闭环控制提供了所有必要的功能,无论是否集成电阻应变传感器。PDu150CL在高达80 kHz的频率下产生高达300mA的输出电流,噪音极低。PDu150CL可防止短路、平均电流过载和温度过高。无源冷却可用于低功耗应用,或在功耗大于5W时使用集成风扇。PDu150CL可以用四个M2.5螺钉安装或直接安装到主机主板(PDu150CL PCB)。PDu150CL可作为校准对购买,带有SCL系列闭环堆栈执行器。
主要功率:
主要应用:半导体机械、扫描探针显微镜、光学、振动控制和纳米定位等高要求的应用。
PDu150CL压电驱动器主要技术参数:
电源 | +24 V (+/-10%) |
输出电压 | -30 V to +150 V |
Peak 电流 | 300 mA |
RMS 电流 | 235 mA |
功率带宽 | 80 kHz (150 Vp-p) |
信号带宽 | 180 kHz |
斜率 | 38 V/us |
增益 | 20 V/V |
输入电阻 | 10 kOhm (闭环模式) |
输入电阻 | 3.05 kOhm (开环模式) |
输入偏移 | +/- 5 mV |
负载 | Unlimited |
输出噪音 | 26 uV RMS (1 uF load, 0.03 Hz to 1 MHz) |
保护 | 短路、过流、温度过高 |
静态电流 | 100 mA (10 mA in shutdown) |
连接器 | 螺丝端子(AWG 20-30) |
尺寸 | 89 x 40 x 44 mm (L x W x H) |
工作环境 | -40C to 60C (-40F to 140F) |
重量 | 80 gram |
PDu150CL 压电驱动器可用于开环或闭环模式。在开环模式下,输入信号直接连接到功率放大器。请注意,放大器输出使用一种新型的低噪声差分结构,该结构不能接地,例如,接地示波器的地线。
在闭环模式下,输入信号作为反馈回路的命令信号。应变信号来自于压电陶瓷或结构上的电阻应变计。
传感器连接

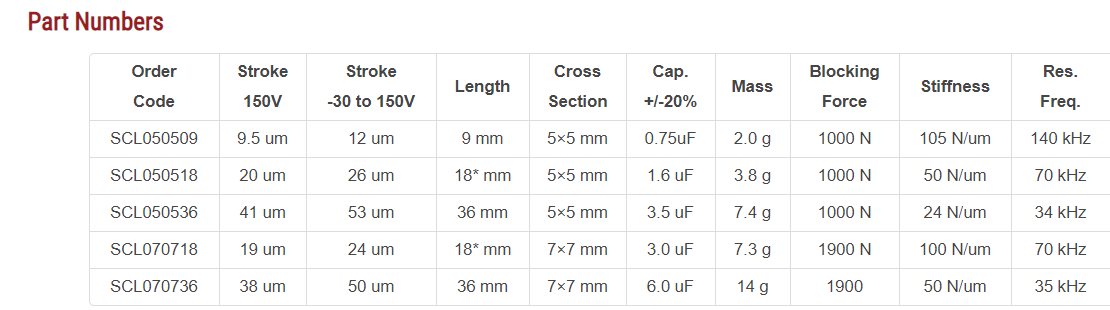

PDu150CL兼容单元件应变传感器、半桥和全桥传感器布置。PDu150CL可作为校准对购买带有Piezodrive SCL系列闭环堆栈执行器。
