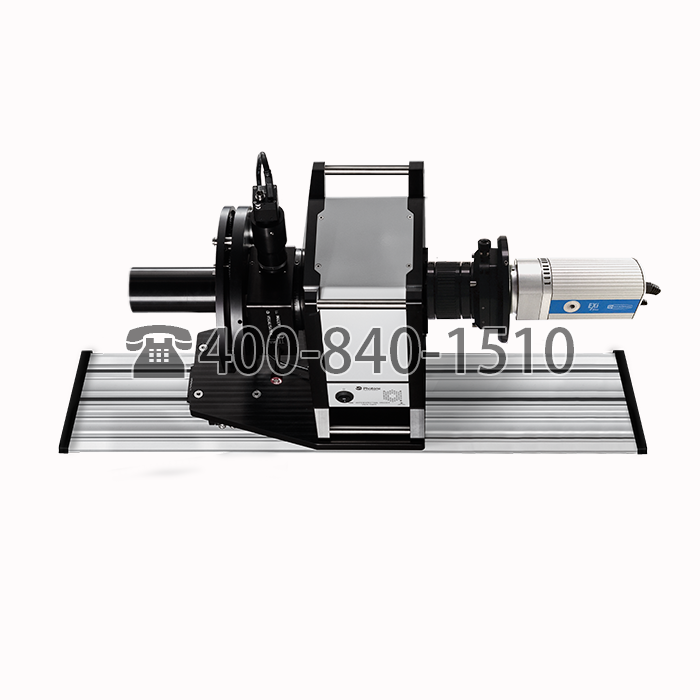

Photon V-EOS高光谱成像仪在400-1000nm范围内任何波长内提供目标的完整信息和全分辨率图像。
Photon V-EOS超光谱广角成像仪主要特点:
连续可调
非分散技术
高性能CCD
机动聚焦
控制分析软件
V-EOS高光谱成像仪主要技术参数:
技术参数 | |
光谱通道 | 连续可调 |
空间分辨率 | 2 mm at 1.20 m with a FOV of 1.85 m x 1.35 m |
光谱范围 | 400 – 1000 nm |
标准视野(可自定义) | 72º 水平的, 50º 垂直的 |
校准 | 自动 |
波长绝对精度 | < 0.4 nm |
入口狭缝尺寸 | 每个波长无狭缝/全视场测量 |
光谱宽度采样 | ≥ 0.1 nm 可编程的 |
光谱分辨率 | < 2 nm |
光谱成像率 | 3 fps |
像素大小 | 6.45 μm x 6.45 μm |
动态随机(数字化) | 14 bit |
CCD帧速率 | 13.5 fps |
微笑失真 | ≤ 0.5 nm |
梯形失真 | No |
桶型畸变 | ≤ 2% 由于宽视场入口光学元件 |
噪音等级 | 6e- @ 10 MHz |
相机类型 | Interline |
相机采集 (线性或矩阵) | 矩阵 |
镜头安装标准 | C-MOUNT(CS安装选件) |
相机接口 | 火线 |
帧抓取器 | 不需要 |
曝光控制 | PHySpec™ 软件控制 |
BINNING | 1×1 ; 1×2 ; 2×1 ; 2×2 |
探测器类型 | CCD |
焦点 | 电动色差校正 |
软件和数据采集 | |
操作系统 | Windows 7 (64 bits) |
采集 | PHySpec™ 软件 |
预处理 | 图像稳定,空间滤波,统计工具,光谱提取,数据归一化,光谱校准 |
高光谱数据格式 | HDF5, FITS |
单图像数据格式 | HDF5, CSV, JPG, PNG, TIFF |
光谱数据格式 | JPG, PNG, TIFF, CSV, PDF, SVG |
可选 | 包含C++ SDK插件接口 |
尺寸,重量和功率 | |
尺寸 | 305 mm x 610 mm x 270 mm |
重量 | 20 Kg |
功耗 | ≤ 20 W (包含探测器) |
便携式 | |
安装 | 305mmx60mm光学试验板;¼英制螺纹 |
三脚架 | 可选 |
环境条件 | |
工作文件 | 10 – 40ºC |
存储温度 | 0 – 50ºC |
配件 | |
电脑 | 未包含 |
物镜 | 已包含 |
参考面板 | 反射标准和校准灯 |
