BSR圆柱螺母微型滚珠丝杠

采用圆柱形螺母的滚珠丝杠，其结构比带有法兰式螺母的同类产品更为紧凑。这类丝杠被安装在专门设计的壳体中，而螺母上的键槽则与壳体相配合，从而防止螺母在壳体内旋转。

• 提供标准型及特殊型加工轴颈（固定式或浮动式）
• 有固定式和浮动式端块可供选择。
• 标准规格螺母（最大间隙为0.05毫米）
• 对于具有过渡配合特性的螺母（预压量为0.008毫米至≤3%），请访问
  配置器

BSR系列——配有法兰式、圆柱形或外螺纹螺母的无电机装配件

带外螺纹螺母的滚珠丝杠

外螺纹圆柱形滚珠丝杠螺母可直接安装在与之匹配的内螺纹机械部件上，无需使用传统螺母所需的法兰结构，从而减少了螺母周围所需的空间。这类螺母的螺纹通常为朝右方向，不过通过定制功能也可以获得螺纹朝左方向的版本。这些螺母不含聚合物擦拭部件，因此能够保持其紧凑的螺纹结构。

我们提供的微型滚珠丝杠组件的螺杆直径分别为6毫米、8毫米和10毫米，而螺距则分别为1毫米、2毫米和2.5毫米。这些钢制螺杆经过精密轧制处理，因此螺距具有高度的一致性。

微型滚珠丝杠的性能优势

• 紧凑设计：圆柱形螺母有助于实现更紧凑的组装结构，而法兰螺母则便于安装。
• 高承载能力：能够承受高达2.144千牛顿（482磅）的静态轴向载荷，适用于多种应用场景。
• 防止杂质侵入：每个螺母末端都装有聚合物制成的擦拭装置，有助于阻挡杂质进入，从而确保产品的长期稳定性。
• 多种安装方式：提供标准型及特殊加工型的轴颈，以及固定式和浮动式端盖，以满足不同的安装需求。
• 定制选项：PBC Linear欢迎咨询有关定制滚珠丝杠的设计服务，以便满足特定的应用需求。
• 易于组装：有已组装好和未组装的两种形式，可根据个人需求灵活选择。
• 耐用性：采用多层回球系统有助于提升设备的长期性能。
• 标准规格螺母（最大间隙为0.05毫米）
• 对于过渡型适配螺母（预压量为0.008毫米至≤3%），请访问
  配置器

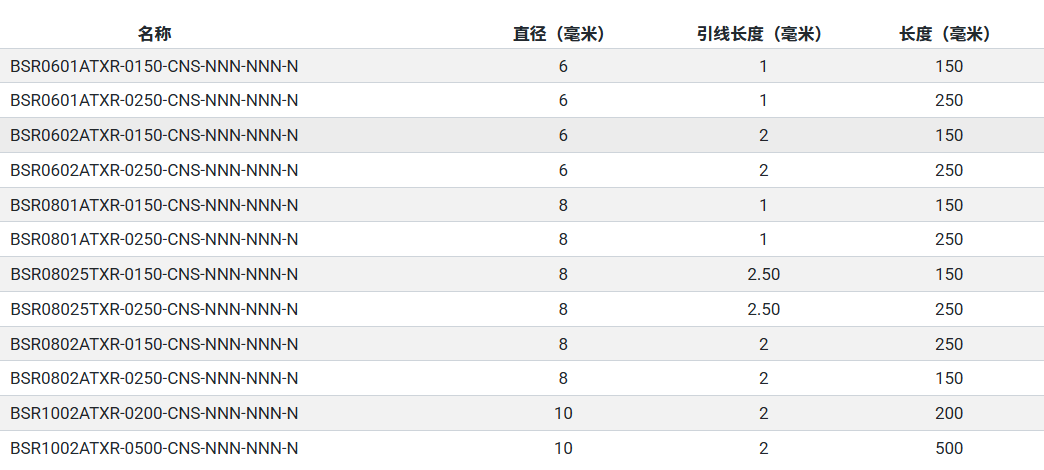

BSR圆柱螺母微型滚珠丝杠型号参数
