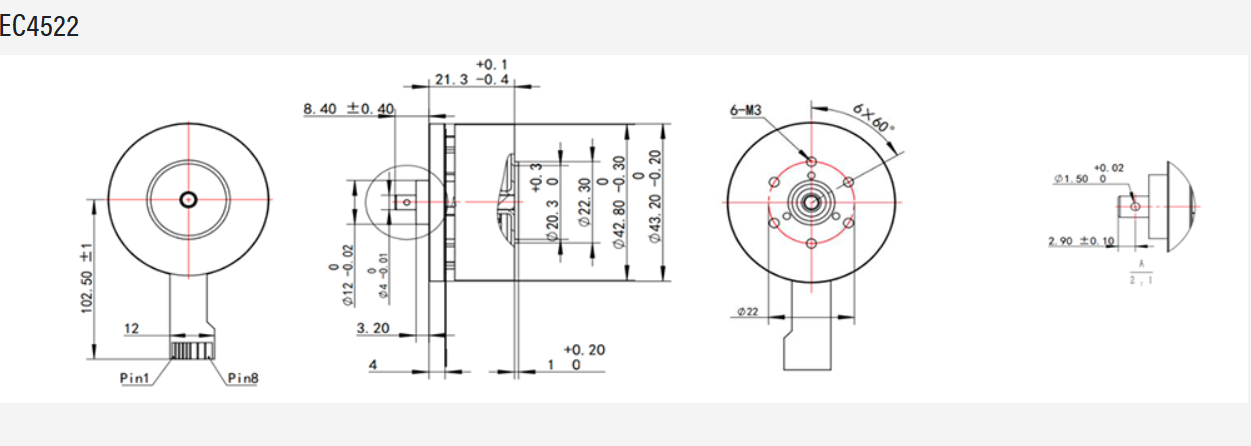

EC4522平面无刷直流电机
规格参数
| 部件编号 | |||||
| 参数 | 单位 | 200007 | 200008 | 200009 | 200010 |
| 额定功率 | W | 44.3 | 49.7 | 24.2 | 21.2 |
| 标称电压 | V | 24 | 18 | 24 | 36 |
| 空载转速 | 转速 | 7,000 | 6,720 | 4,730 | 3,360 |
| 空载电流 | 毫安 | 250 | 250 | 115 | 53 |
| 停滞扭矩 | mNm | 769.5 | 925.0 | 382.0 | 459.0 |
| 堵转电流 | A | 24.0 | 38.9 | 8.5 | 4.8 |
| 最高效率 | % | 83 | 85 | 79 | 82 |
| 名义速度 | 转速 | 5,400 | 5,220 | 3,480 | 2,360 |
| 最大连续扭矩 | mNm | 82.0 | 95.2 | 69.5 | 90.0 |
| 最大连续电流 | A | 2.50 | 3.50 | 1.41 | 0.90 |
| 反电动势常数 | V/转/分钟 | 3.39 | 2.66 | 5.01 | 10.60 |
| 扭矩常数 | mNm/A | 32.40 | 25.41 | 47.80 | 101.19 |
| 转子惯性 | gcm2 | 135 | |||
| 极对数 | # | 8 | |||
| 电机重量 | g | 110 | |||
| 长度 | 毫米 | 22 | |||
| 霍尔传感器 | 数字格式，120度间隔 | ||||
| 运行环境 | 温度：-40至-100摄氏度； | ||||
| 绕线 | 最高允许温度：125摄氏度 | ||||
| 旋转方向 | 电子可逆 | ||||
