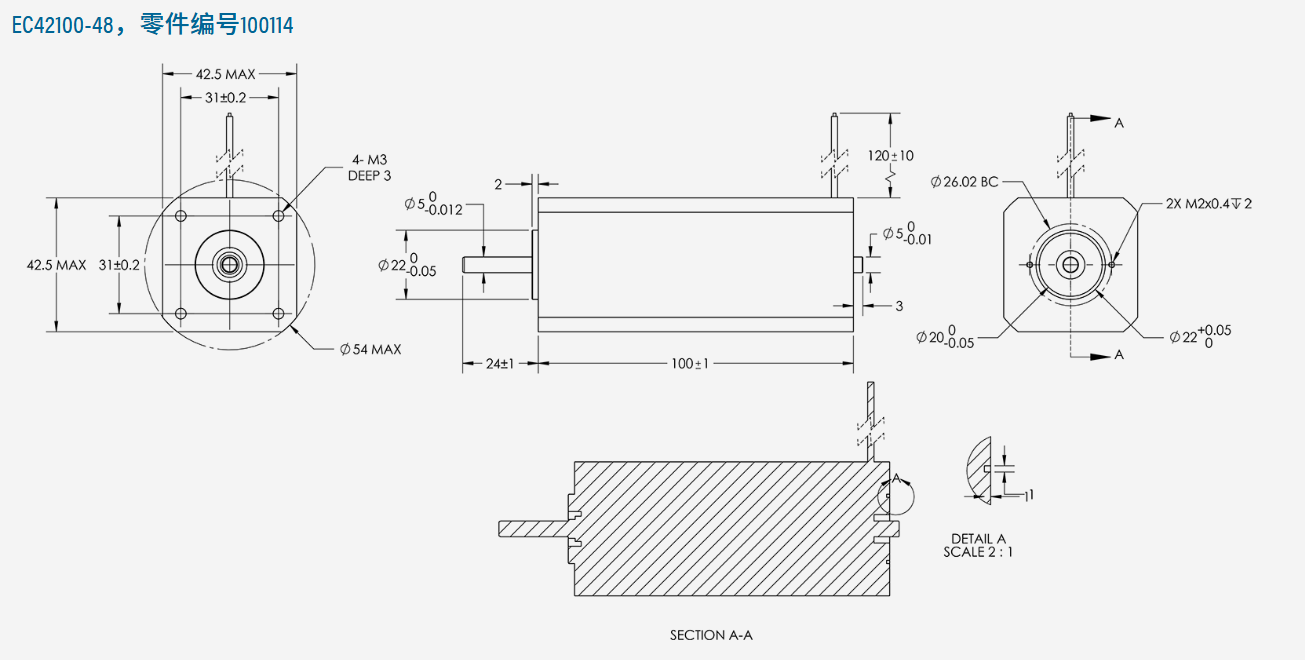

EC42100-48无刷直流电机
- 低成本
- 钕铁硼磁体
- 平稳、低拖曳力的运动
- 42毫米镜框尺寸
- 功率范围：100瓦
- 48伏直流绕组
- IP51防护等级
- 霍尔效应标准
规格参数
| 型号：EC42100 | |||
| 参数 | 单元 | 零件编号：100088 | 产品编号：100114 |
| 额定电压 | V(DC) | 24 | 48 |
| 空载转速 | 转速 | 6800 | |
| 额定转速 | 转速 | 4000 | |
| 额定功率 | W | 100 | |
| 额定扭矩 | Nm | 0.3 | |
| 峰值扭矩 | Nm | 0.6 | |
| 额定电流 | A（峰值） | 9.09 | 4.55 |
| 峰值电流 | A（峰值） | 18.18 | 9.09 |
| 电阻（L-L） | Ω | 0.28 | |
| 电感 | mH | 0.45 | |
| 扭矩常数，Kt | 牛米/安（峰值） | 0.033 | 0.066 |
| 反电动势常数，Ke | V（峰值）/Krpm | 3.5 | 7 |
| 质量 | g | 850 | |
| 转子惯性 | gcm2 | 96 | |
| 长度 | 毫米 | 100 | |
| 绕线式 | 三相 | ||
| 霍尔传感器 | 120°电气间距 | ||
| 极数 | 8 | ||
| 轴跳动 | .025毫米</td> | ||
| 径向游戏 | 450克时为0.02毫米 | ||
| 结束游戏 | 450克时为0.08毫米 | ||
| 最大径向力 | 距法兰20毫米处，28牛顿。 | ||
| 最大轴向力 | 10 N | ||
| 绝缘等级 | B | ||
| 介电强度 | 500伏直流电，持续60秒 | ||
| 绝缘电阻 | >100兆欧，500伏直流电 | ||
| 期权 | 整体式行星齿轮减速器 | ||
