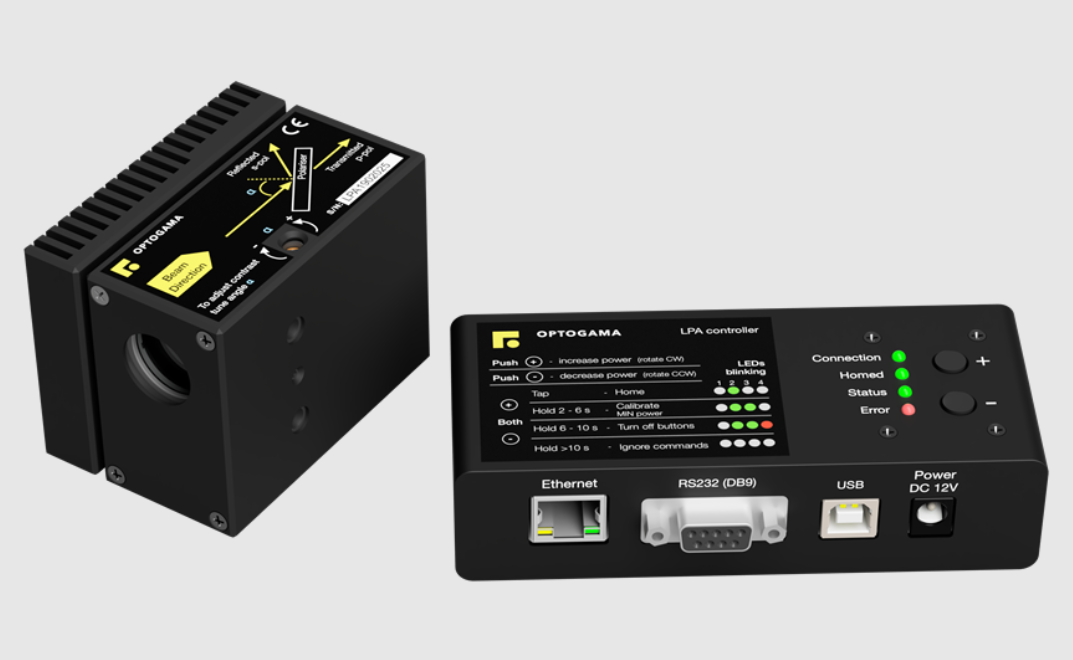

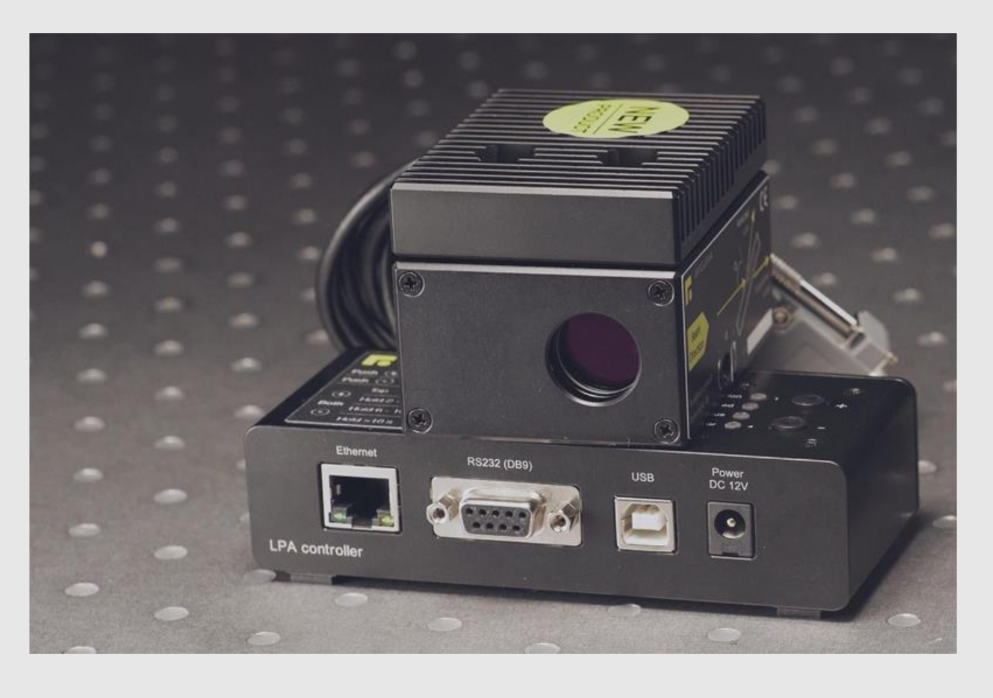

Optogama LPA 系列电动激光功率衰减器
Motorized laser power attenuators LPA
Optogama LPA 系列电动激光功率衰减器主要特点
坚固耐用的设计
损伤阈值高达 10 J/cm²（10 ns @ 1064 nm）
偏振器角度可调 ±2 度
通光孔径 18 mm
含外置控制器
直观的软件
整圈旋转共 175,543 步
激光功率精度 ±0.05%
调节时间 <0.2 秒（从最小到最大）
Optogama LPA 系列电动激光功率衰减器应用示例
激光加工
科学研究
激光功率控制与衰减
Optogama LPA 系列电动激光功率衰减器规格参数
光学
| 项目 | 参数 |
|---|---|
| 输入通光孔径 | ⌀18 mm |
| 输出通光孔径 | ⌀18 mm |
| 光学配置 | λ/2 零级波片 + 高对比度布儒斯特型薄膜偏振片 |
| 功率衰减范围 | 0.1 – 98% |
| LIDT 涂层 | >10 [J/cm²]（10 ns @ 1064 nm） |
| 关闭至开启时间 | <0.2 秒 |
| 分辨率 | 整圈旋转 175,543 μ步（0.002 度，7.4 角秒，0.035 mrad） |
| 重复性（10,000 个位置后不回零） | ±10 μ步（±0.02 度，优于 ±0.05%） |
可选涂层
1064 nm、1030 nm、532 nm、515 nm、355 nm、343 nm、定制
带宽
5-10 nm
对比度
| 波长 | 对比度 |
|---|---|
| 1030/1064 nm | 1:1000 |
| 515/532 nm | 1:1000 |
| 334/355 nm | 1:500 |
| 257/266 nm | 1:200 |
机械
| 项目 | 参数 |
|---|---|
| LPA 机械尺寸 | 76 x 36 x 58 mm |
| 带光束收集器的 LPA 机械尺寸 | 76 x 52 x 58 mm |
| 控制器机械尺寸 | 125 x 53 x 31 mm |
电子
| 项目 | 参数 |
|---|---|
| 通信 | 使用手册中描述的 ASCII 命令 |
| LPA 至控制器线缆长度 | 1.5 m |
| 软件接口 | LPA 软件 |
| 输入电压 | DC 12 V |
| 控制接口 | USB、RS232、以太网 |
使用条件
| 项目 | 参数 |
|---|---|
| 工作温度（摄氏度） | 10 至 40 |
| 安装孔 | 两侧 M6，底部 M4 |
| 光束收集器 | 室温下耗散功率（平均）<6W |
| 外壳材料 | 阳极氧化铝 |
4Lasers 设计并制造用于激光功率控制的电动激光功率衰减器。LPA 可针对紫外（UV）、可见光和近红外（NIR）光谱范围（250 nm 至 2000 nm）生产。这些设备具有大通光孔径，专为大光束应用而设计。
这些激光功率衰减器的所有光学元件均按高激光损伤阈值（LIDT）制造，即使在工业应用中与高功率激光器配合使用，也能提供稳定可靠的性能。
激光功率衰减器单元产生的次级激光束通过输出窗口排出，导向外部光束收集器（可选），以避免 LPA 设备外壳产生任何热效应或应力。出射激光束具有 2.25 mm 的光束偏移。
Optogama LPA 系列电动激光功率衰减器包装清单

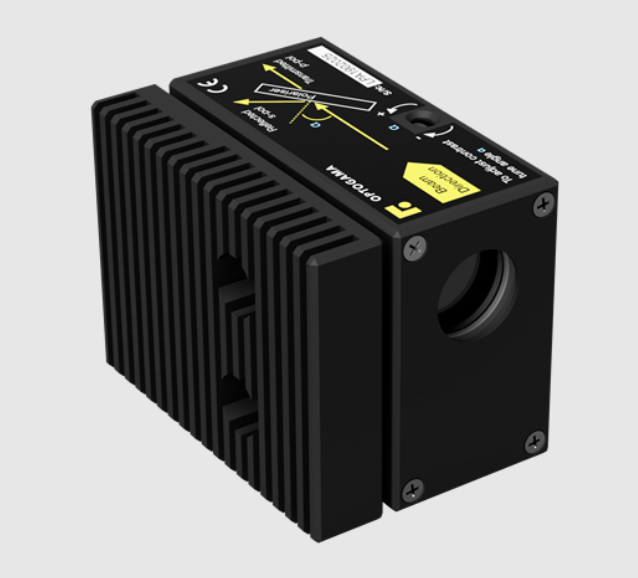

电动激光功率衰减器

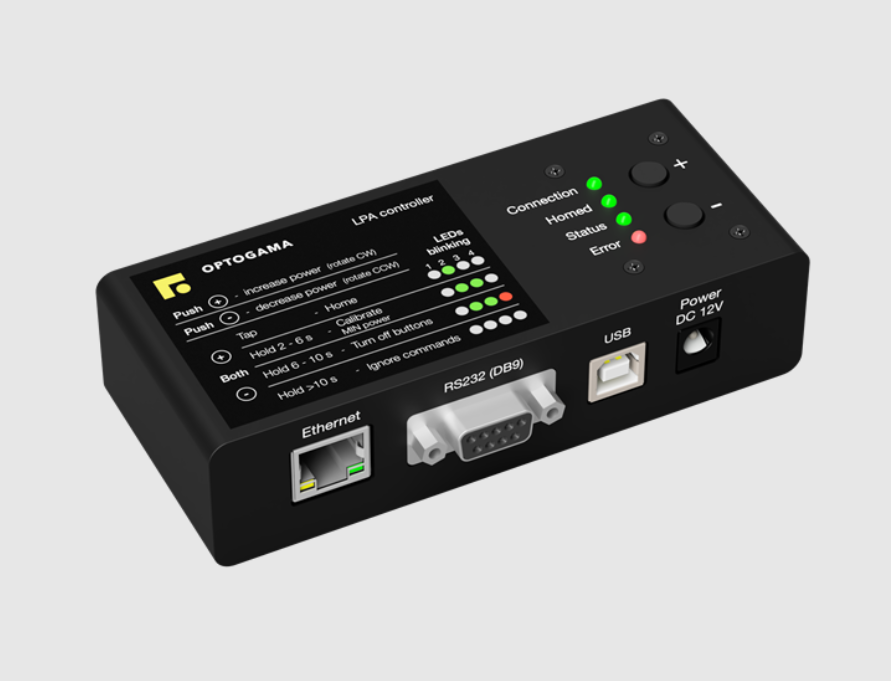

控制器
软件
DC 12V 电源
USB 数据线（1.5 m）
Optogama LPA 系列电动激光功率衰减器可选配件
可连接式光束收集器 <6W，带镀膜防护窗
分离式光束收集器 <30W
RS232 线缆：1.8 m、5 m、10 m、15 m
DIN35 导轨适配器
