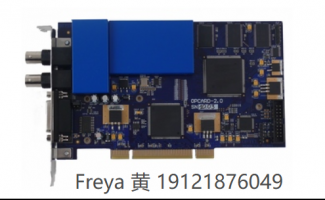

OPCARD 2.0 PCI总线版超声波卡片，内置脉冲发生器与接收器

描述

OPCARD 2.0是一款功能完备的超声波检测设备，适用于各种超声波测量任务。由于其拥有众多的数字输入/输出接口以及内置处理器，因此还可以被用作更复杂设备的控制器。

该卡片可与以下设备配合使用：

· 32通道多路复用器——该卡可直接对其进行控制；
· 扫描仪——它具备用于连接增量式编码器的输入接口。

该卡片内置了单通道脉冲发生器与接收器，可与一个换能器配合使用，也可与两个换能器一起使用（其中一个用于发送信号，另一个用于接收信号）。

特点：

– 低噪声前置放大器（0.74纳伏/√赫兹）
– 高增益，可达+92分贝
– 可切换的模拟滤波器
– 支持快速时间增益补偿功能
– 2个信号输入端口：PE和TT
– 输入衰减器，衰减量为-20分贝
– 输入阻抗为50欧姆，电容值为10皮法
– 采样频率为100兆赫兹，分辨率为10位
– 最多可存储512千×16位的样本数据
– 延迟时间可设置为65535个样本周期
– 支持多种触发模式
– 数据传输速度可达132MB/秒
– 具有扩展接口，可用于连接额外的功能模块
– 支持多种接口类型：RS232、RS485、SPI、I2C
– 为标准PCI短卡规格，尺寸为174.63毫米×106.68毫米
– 使用BNC或Lemo类型的模拟连接器
– I/O及电源线接口为DB15类型
– 重量为172.5克

技术参数：

模拟参数：
输入放大器增益：-28dB至68dB，增益步长为1dB，误差范围为±0.3dB
输入后置放大器：关闭状态或+24dB
输入衰减器：关闭状态或-20dB
输入电压范围：±275mV；当使用衰减器时为±2.5V
全带宽：0.5 MHz至25 MHz，对应-3dB点
可切换的滤波器频率范围（-3dB点）：0.5 – 6MHz、0.5 – 10MHz、0.5 – 15MHz、0.5 – 25MHz、1 – 6MHz、1 – 10MHz、1 – 15MHz、1 – 25MHz、2 – 6MHz、2 – 10MHz、2 – 15MHz、2 – 25MHz、4 – 6MHz、4 – 10MHz、4 – 15MHz、4 – 25MHz

脉冲发生器：
脉冲电压：从0伏到360伏（正脉冲，具有短路触发功能）
充电时间：可在0到3.1微秒之间调节，调节步长为0.1微秒
下降时间：≤20纳秒
脉冲持续时间：处于短路状态时，带宽可达约50兆赫兹
输出阻抗：<1欧姆
A/D数据采集功能：分辨率为10位
采样频率（兆赫兹）：100；50；33.3；25；20；16.7；14.3；12.5；
11.1；10；9.1；8.3；7.7；7.14；6.67
数据缓冲区容量：可从1到262143个样本，以1个样本为步长进行设置
延迟时间：触发后可延迟0到65535个采样周期，延迟步长为1个采样周期

硬件数据处理：
正数值处理、负数值处理以及绝对值处理；
3个测量通道；
峰值检测器；
硬件平均处理功能。

带有任意波形发生器的DAC（TGC）：
频率：100MHz
分辨率：8位
最大增益变化量：每步48dB
触发方式：
内置触发定时器；
触发频率由软件控制；
外部触发输入端为2个，采用TTL信号格式。

增量式编码器的计数器/输入端口：
该增量式编码器拥有2个通道，每个通道的位数均为16位。

输入/输出：

模拟信号：
2倍BNC或Lemo连接器

DB15接口：
输入端：2个用于增量式编码器的输入端，以及2条通用数字信号线；

输出：
触发输出信号（同步输出）；
3个通用输出端口；
2个用于时钟同步的高速输出缓冲器。¹)

其他：
：提供12V和-12V的稳压电源，用于为外部设备供电；
：提供5V或Vreg（0-9V）电压输出，用于控制外部设备或为其供电。

PCI连接器：
符合PCI 2.2标准，32位架构，工作频率为33MHz，最大传输带宽为132MB/s；
适用于3.3V或5V电压的PCI插槽的通用连接器。

扩展连接器：
2×10针、2.54毫米规格的连接器，用于连接具有特殊功能的子板；这些连接器具备+12V、-12V、+5V、+3.3V等电源接口；
用于串行通信的I/O接口（信号电平为3.3V）：RS232、SPI、I2C等；
用于通用计数器的输入端口；
中断输入端口；
用于A/D转换器的模拟输入端口。
