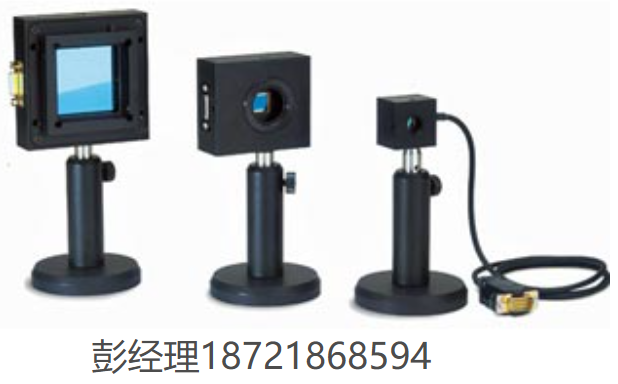

On-Trak位置传感模块是完全封装的位置传感器件。当与 On-Trak位置传感放大器配合使用时，可提供一个与光斑在探测器有效区域内位置成正比的模拟输出信号。其真正的优势在于专有的即插即用设计，使位置测量变得前所未有的便捷与精准。
产品特点
- 完全封装的位置传感探测器
- 硅线性型：400–1100 nm
- 硅双侧型：400–1100 nm
- 硅四象限型：400–1100 nm
- 锗四侧型：800–1800 nm
- 可拆卸滤光片支架适配器
- 标准安装孔
- 与所有 ON-TRAK 位置传感放大器兼容，即插即用
型号参数表
| 型号 | 有效面积 (mm) | 探测器类型 | 波长范围 | 封装类型 | 典型分辨率 | 典型线性度 |
|---|---|---|---|---|---|---|
| PSM 1-2.5 | 2.5 × 0.6 | 线性硅 | 400–1100 nm | 紧凑型 | 62.5 nm | 0.1% |
| PSM 1-5 | 5.0 × 1.0 | 线性硅 | 400–1100 nm | 紧凑型 | 125 nm | 0.1% |
| PSM 1-10 | 10.0 × 2.0 | 线性硅 | 400–1100 nm | 标准型 | 250 nm | 0.1% |
| PSM 1-20 | 20.0 × 3.0 | 线性硅 | 400–1100 nm | 标准型 | 500 nm | 0.1% |
| PSM 1-30 | 30.0 × 4.0 | 线性硅 | 400–1100 nm | 标准型 | 750 nm | 0.1% |
| PSM 2-2 | 2.0 × 2.0 | 双侧硅 | 400–1100 nm | 紧凑型 | 50 nm | 0.3% |
| PSM 2-3I | 3.0 × 3.0 | 四象限 InGaAs | 900–1700 nm | 紧凑型 | 100 nm | N/A* |
| PSM 2-4 | 4.0 × 4.0 | 双侧硅 | 400–1100 nm | 紧凑型 | 100 nm | 0.3% |
| PSM 2-4Q | 4.0 × 4.0 | 四象限硅 | 400–1100 nm | 紧凑型 | 100 nm | N/A* |
| PSM 2-5G | 5.0 × 5.0 | 枕形四侧锗 | 800–1800 nm | 紧凑型 | 5 μm | – |
| PSM 2-10 | 10.0 × 10.0 | 双侧硅 | 400–1100 nm | 标准型 | 250 nm | 0.3% |
| PSM 2-10Q | 9.0 × 9.0 | 四象限硅 | 400–1100 nm | 标准型 | 100 nm | N/A* |
| PSM 2-10G | 10.0 × 10.0 | 枕形四侧锗 | 800–1800 nm | 标准型 | 5 μm | – |
| PSM 2-20 | 20.0 × 20.0 | 双侧硅 | 400–1100 nm | 标准型 | 500 nm | 0.3% |
| PSM 2-45 | 45.0 × 45.0 | 双侧硅 | 400–1100 nm | 标准型 | 1.25 μm | 0.3% |
* 用于零点校准（nulling）应用
