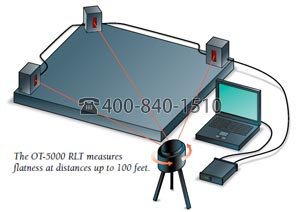

OT-5000 RLT 与旋转激光器配合使用，是测量平面度、直角度和直线度的最全面解决方案，可测量距离达 100 英尺（约 30 米）。
动态监控整个项目
OT-5000 RLT 可同时监控最多 20 个目标的位置，通过笔记本或台式计算机实时显示。系统在全球广泛应用，可提高工作效率并显著减少人工工时。
系统组成
标准便携箱包含整个系统：OT-5000 RLT 旋转激光目标（检测并显示激光位置）、OT-5000 DIM 数字接口模块（为多达 20 个 RLT 提供电源）及连接电缆。
核心技术特点
旋转激光对齐原理
旋转激光器以每分钟 1,000 转速度旋转，产生一个稳定的光平面作为测量参考。
RLT 目标安装在被测工件或工具上，每次激光扫过时可测量位置，精度 ±0.001 英寸。
多个目标的数据可同时传输至中央处理单元或笔记本电脑，实现实时显示、比较与分析。
OT-5000 系统优势
超高精度，消除主观人工对齐误差
实时反馈，可现场调整对齐
测量速度快，节省工时
可测量距离达 100 英尺
多目标同时测量
数据可存储、分析并导入计算机
OT-5000 应用场景

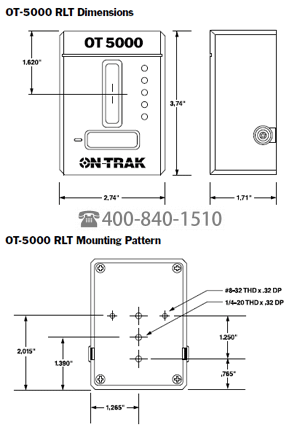

OT-5000 RLT 目标特性
| 参数 | 规格说明 | |
|---|---|---|
| 外壳材质 | 耐用定制铝合金 | |
| 捕获高度 | 1.2 英寸 | |
| 校准 | 电子居中并存储于非易失性存储器，可旋转 180°保持零点 | |
| 精度 | ±0.001 英寸 | |
| 线性度 | 0.1% | |
| 激光指示灯 | 三色 LED：绿（中心）、黄（允许范围内）、红（超出范围） | |
| 内置显示 | ±4 位红色 LED 实时显示位置 | |
| 接口 | Lemo 输入/输出，支持 RS-485 多目标串联配置 | |
| 激光跟踪速度 | 自动检测 1–1000 RPM | |
| 安装 | 后部两精密定位销 + 螺纹孔稳固安装 |
OT-5000 DIM 数字接口模块
| 功能 | 描述 | |
|---|---|---|
| 电源支持 | 多达 20 个 OT-5000 RLT 目标 | |
| RS-485 转 RS-232 | DIM 模块将 RS-485 输出转换为 RS-232，便于计算机读取 | |
| 多目标显示 | 可同时查看所有目标位置，实时显示 | |
| 参数定制 | 设置测量单位、分辨率、零点偏移及显示字体，可保存并立即调用 | |
| 数据记录 | 可设置数据采集开始时间和持续时间，保存为文件并添加备注 | |
| 操作界面 | 简单直观，学习曲线短 |
OT-5000 系统规格
| 参数 | 规格 | |
|---|---|---|
| 分辨率 | 0.001 英寸 | |
| 电源 | 500 mA / 12V DC 墙充 | |
| 激光功率范围 | 0.1–5 mW | |
| 激光转速 | 0–1000 RPM | |
| 测量距离 | 0–100 英尺（约 30 米） | |
| 通信 | RS-485 多目标（DIM 内转换为 RS-232） | |
| 最大支持目标数 | 每个 DIM 最多 20 个 RLT | |
| 显示 | LED 4 位数 | |
| 通信协议 | RS-232 ASCII 格式 | |
| 工作温度 | 25°F ~ 125°F（约 -4°C ~ 52°C） | |
| 存储温度 | -10°F ~ 149°F（约 -23°C ~ 65°C） |
