O’keefe精密金属节流孔 ZMNS系列公制螺纹嵌入式节流孔端面密封型黄铜材质 M3.5、M5、M6、M8

公制螺纹嵌入式节流孔，端面密封型，螺纹规格：M3.5、M5、M6、M8

产品说明

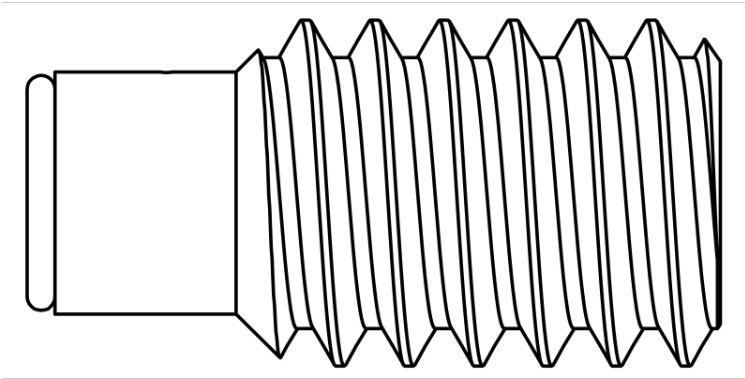

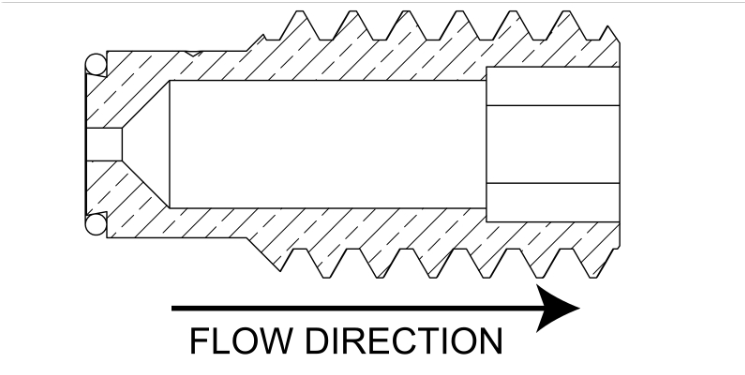

该款精密节流孔配备 O 形圈，可与平面形成密封。紧定螺钉式结构，能够装配在接头、阀块以及定制零件中，实现液体或气体介质的精准流量控制。

零件编号	节流孔孔径	材质	流量系数 Cv	接头最大工作压力	内置滤网
ZMNS-4-M3.5-BR-V	0.1 mm	黄铜	0.00035	14 bar	无
ZMNS-5-M3.5-BR-V	0.13 mm	黄铜	0.00061	14 bar	无
ZMNS-6-M3.5-BR-V	0.15 mm	黄铜	0.00086	14 bar	无
ZMNS-7-M3.5-BR-V	0.18 mm	黄铜	0.0012	14 bar	无
ZMNS-8-M3.5-BR-V	0.2 mm	黄铜	0.0015	14 bar	无
ZMNS-9-M3.5-BR-V	0.23 mm	黄铜	0.0019	14 bar	无
ZMNS-10-M3.5-BR-V	0.26 mm	黄铜	0.0025	14 bar	无
ZMNS-11-M3.5-BR-V	0.28 mm	黄铜	0.0028	14 bar	无
ZMNS-12-M3.5-BR-V	0.31 mm	黄铜	0.0034	14 bar	无
ZMNS-13-M3.5-BR-V	0.33 mm	黄铜	0.0038	14 bar	无
ZMNS-14-M3.5-BR-V	0.36 mm	黄铜	0.0043	14 bar	无
ZMNS-15-M3.5-BR-V	0.38 mm	黄铜	0.005	14 bar	无
ZMNS-16-M3.5-BR-V	0.41 mm	黄铜	0.0055	14 bar	无
ZMNS-20-M3.5-BR-V	0.51 mm	黄铜	0.0088	14 bar	无
ZMNS-21-M3.5-BR-V	0.53 mm	黄铜	0.0096	14 bar	无
ZMNS-22-M3.5-BR-V	0.56 mm	黄铜	0.011	14 bar	无
ZMNS-26-M3.5-BR-V	0.66 mm	黄铜	0.016	14 bar	无
ZMNS-27-M3.5-BR-V	0.69 mm	黄铜	0.017	14 bar	无
ZMNS-28-M3.5-BR-V	0.71 mm	黄铜	0.018	14 bar	无

该系列为带 O 型圈端面密封公制螺纹节流嵌件（型号 ZMNS），紧定螺钉结构，黄铜材质，螺纹规格包含 M3.5、M5、M6、M8；额定最大工作压力 14 bar，节流孔径区间 0.1~0.71mm，全部型号无内置滤网。相比无密封的 ZM 系列，自带密封圈，安装后前端端面可实现密封，避免介质从螺纹间隙渗漏，适合对密封性要求更高的公制气动 / 流体回路精准限流场景。
