精密金属节流孔 — 两端外螺纹直通接头（双外丝直通）

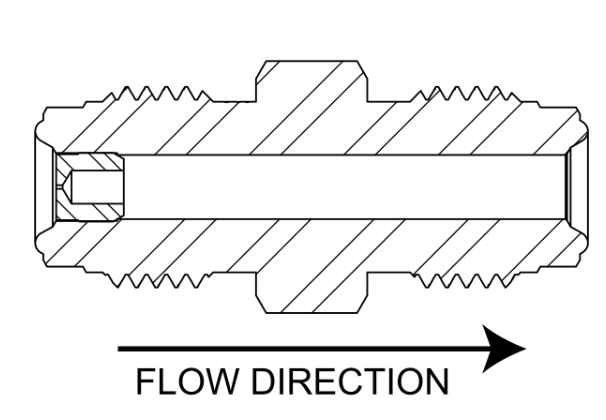

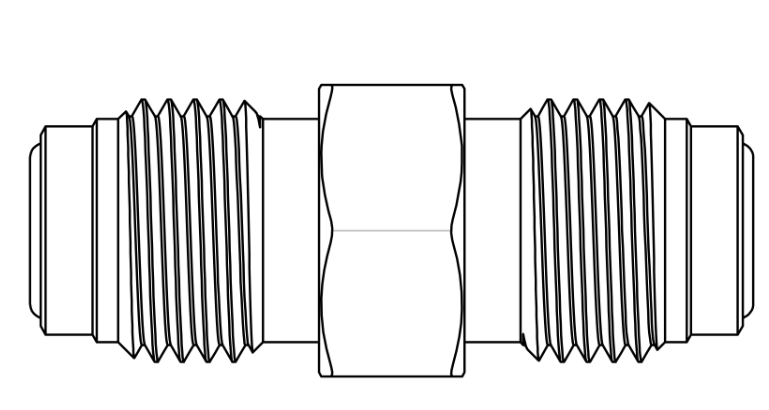

精密节流孔组件，适配流程工业常用接头。压入式节流嵌件搭配标准卡套式管接头，组成精密节流总成。图示接头适配外径 1/4 英寸或 3/16 英寸管材。

零件编号	节流孔孔径	材质	流量系数 Cv	接头最大工作压力	最大允许压差
IC-DM4-4-SS	0.0039 英寸	316 不锈钢	0.00035	4000 psig	1000 psid
IC-DM4-5-SS	0.0051 英寸	316 不锈钢	0.00061	4000 psig	1000 psid
IC-DM4-6-SS	0.0059 英寸	316 不锈钢	0.00086	4000 psig	1000 psid
IC-DM4-7-SS	0.0071 英寸	316 不锈钢	0.0012	4000 psig	1000 psid
IC-DM4-8-SS	0.0079 英寸	316 不锈钢	0.0015	4000 psig	1000 psid
IC-DM4-9-SS	0.0091 英寸	316 不锈钢	0.0019	4000 psig	1000 psid
IC-DM4-10-SS	0.0102 英寸	316 不锈钢	0.0025	4000 psig	1000 psid
IC-DM4-11-SS	0.011 英寸	316 不锈钢	0.0028	4000 psig	1000 psid
IC-DM4-12-SS	0.0122 英寸	316 不锈钢	0.0034	4000 psig	1000 psid
IC-DM4-13-SS	0.013 英寸	316 不锈钢	0.0038	4000 psig	1000 psid
IC-DM4-14-SS	0.0142 英寸	316 不锈钢	0.0043	4000 psig	1000 psid
IC-DM4-15-SS	0.015 英寸	316 不锈钢	0.005	4000 psig	1000 psid
IC-DM4-16-SS	0.016 英寸	316 不锈钢	0.0055	4000 psig	1000 psid
IC-DM4-17-SS	0.017 英寸	316 不锈钢	0.0067	4000 psig	1000 psid
IC-DM4-18-SS	0.018 英寸	316 不锈钢	0.0073	4000 psig	1000 psid
IC-DM4-19-SS	0.019 英寸	316 不锈钢	0.008	4000 psig	1000 psid
IC-DM4-20-SS	0.02 英寸	316 不锈钢	0.0088	4000 psig	1000 psid
IC-DM4-21-SS	0.021 英寸	316 不锈钢	0.0096	4000 psig	1000 psid
IC-DM4-22-SS	0.022 英寸	316 不锈钢	0.011	4000 psig	1000 psid
IC-DM4-23-SS	0.023 英寸	316 不锈钢	0.012	4000 psig	1000 psid
IC-DM4-24-SS	0.024 英寸	316 不锈钢	0.013	4000 psig	1000 psid
IC-DM4-25-SS	0.025 英寸	316 不锈钢	0.014	4000 psig	1000 psid
IC-DM4-26-SS	0.026 英寸	316 不锈钢	0.016	4000 psig	1000 psid
IC-DM4-27-SS	0.027 英寸	316 不锈钢	0.017	4000 psig	1000 psid
IC-DM4-28-SS	0.028 英寸	316 不锈钢	0.018	4000 psig	1000 psid

该系列为双外螺纹直通式精密节流接头（Double Male Union），316 不锈钢材质，适配 1/4″、3/16″ 外径卡套管路；耐压等级极高，本体最大工作压力 4000 psig，节流孔两端允许最大压差 1000 psid。节流孔径范围 0.0039～0.028 英寸，集成压入式节流嵌件，直接串联在管路中实现固定限流，广泛用于化工、油气等高压流程流体系统。
