O’keefe精密金属节流孔板‑卡套接头 IC‑MC4系列 NPT 外螺纹转管接头精密节流孔组件

精密金属节流孔板‑卡套接头，NPT 外螺纹转管接头

产品说明

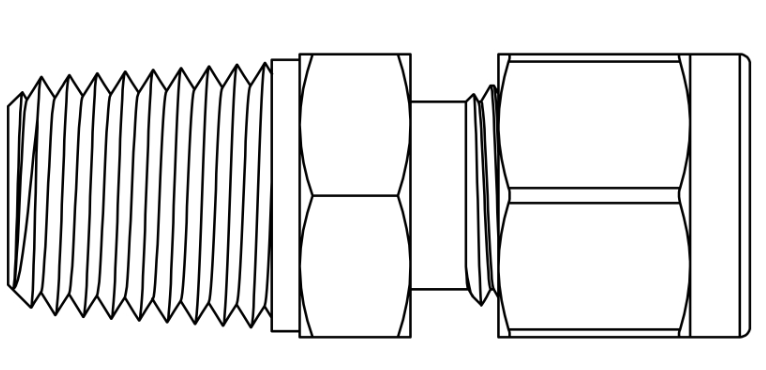

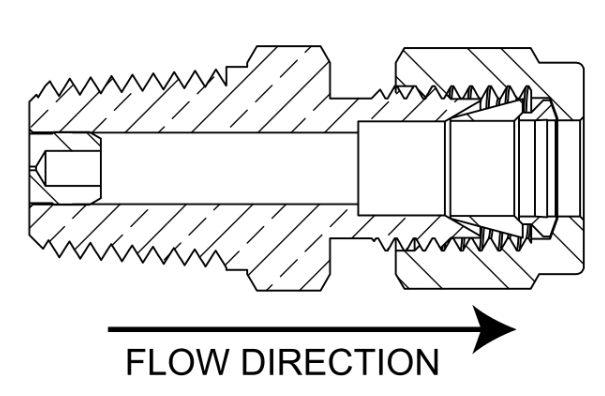

精密节流孔组件，可适配流程工业常用标准接头。压装式节流孔嵌件配合标准卡套式管接头，组成整套精密节流孔组件。图示接头适配外径 1/4 英寸或 3/16 英寸管材。

材质：316 不锈钢（316 SS）
接头最大承压：4000 磅 / 平方英寸表压（4000 psig）
最大允许压差：200 磅 / 平方英寸压差（200 psid）
过滤网：无
孔径范围：0.0039‑0.028 英寸，对应流量系数 Cv：0.00035‑0.018

零件编号	节流孔孔径	材质	流量系数 Cv	接头最大耐压	最大允许压差	内置滤网
IC‑MC4‑4‑SS	0.0039 英寸	316 不锈钢	0.00035	4000 磅 / 平方英寸	200 磅 / 平方英寸	无
IC‑MC4‑5‑SS	0.0051 英寸	316 不锈钢	0.00061	4000 磅 / 平方英寸	200 磅 / 平方英寸	无
IC‑MC4‑6‑SS	0.0059 英寸	316 不锈钢	0.00086	4000 磅 / 平方英寸	200 磅 / 平方英寸	无
IC‑MC4‑7‑SS	0.0071 英寸	316 不锈钢	0.0012	4000 磅 / 平方英寸	200 磅 / 平方英寸	无
IC‑MC4‑8‑SS	0.0079 英寸	316 不锈钢	0.0015	4000 磅 / 平方英寸	200 磅 / 平方英寸	无
IC‑MC4‑9‑SS	0.0091 英寸	316 不锈钢	0.0019	4000 磅 / 平方英寸	200 磅 / 平方英寸	无
IC‑MC4‑10‑SS	0.0102 英寸	316 不锈钢	0.0025	4000 磅 / 平方英寸	200 磅 / 平方英寸	无
IC‑MC4‑11‑SS	0.011 英寸	316 不锈钢	0.0028	4000 磅 / 平方英寸	200 磅 / 平方英寸	无
IC‑MC4‑12‑SS	0.0122 英寸	316 不锈钢	0.0034	4000 磅 / 平方英寸	200 磅 / 平方英寸	无
IC‑MC4‑13‑SS	0.013 英寸	316 不锈钢	0.0038	4000 磅 / 平方英寸	200 磅 / 平方英寸	无
IC‑MC4‑14‑SS	0.0142 英寸	316 不锈钢	0.0043	4000 磅 / 平方英寸	200 磅 / 平方英寸	无
IC‑MC4‑18‑SS	0.018 英寸	316 不锈钢	0.0073	4000 磅 / 平方英寸	200 磅 / 平方英寸	无
IC‑MC4‑25‑SS	0.025 英寸	316 不锈钢	0.014	4000 磅 / 平方英寸	200 磅 / 平方英寸	无
IC‑MC4‑26‑SS	0.026 英寸	316 不锈钢	0.016	4000 磅 / 平方英寸	200 磅 / 平方英寸	无
IC‑MC4‑27‑SS	0.027 英寸	316 不锈钢	0.017	4000 磅 / 平方英寸	200 磅 / 平方英寸	无
IC‑MC4‑28‑SS	0.028 英寸	316 不锈钢	0.018	4000 磅 / 平方英寸	200 磅 / 平方英寸	无
