高可靠性 LST-5VDC 光学光闸是 5V 直驱方案中性价比最优的型号。整机尺寸紧凑，规格为 2×1×0.4 英寸，搭配 3mm 通光孔径，机身与通光孔尺寸配比优化。
采用 5V 直驱电路，仅通过开关即可完成控制，是成本最低的驱动方案；光闸保持开启状态热耗仅 2.5W，散热设计简单，热管理压力极低。
⚠️ 使用注意事项
- 所有激光 / 光学光闸使用时，需远离强磁场区域，同时严格遵守额定光功率上限；
- 若光闸内部进入大颗粒粉尘、碎屑，会阻碍闸片正常运动，造成故障；
- 外形尺寸可查阅机械加工图纸；
- 关键操作要点可查阅技术资料菜单内《应用说明》，涵盖散热安装、自制驱动电路、偏振特性、使用寿命、时序抖动、真空工况、粉尘污染等内容；
一、产品特性 Features
- 最大承受光功率：1 W
- 通光孔径：3 mm
- 开关响应速度：2 ms
- 直驱供电：直流 5V
- 无需配套驱动控制板
二、应用场景 Applications
- 通用光学快门
- 激光安全光闸
- 高速工况，最高 50Hz 连续切换
- 低功耗需求设备
- 紧凑型整机集成
光学规格 Optical Specifications
| 参数项 | 参数值 |
|---|
| 通光孔径直径 | 3.0 mm |
| 典型光束直径 | 1.0 mm |
| 最大承受光功率 | 1 W |
| 激光损伤阈值 | 30 mJ/cm² @ 10 ns |
性能规格 Performance Specifications
| 参数项 | 参数值 |
|---|
| 开启延迟时间 | 3.0 ms |
| 开启上升时间 | 2.0 ms |
| 总开启耗时 | 5.0 ms |
| 关闭延迟时间 | 1.5 ms |
| 关闭下降时间 | 2.0 ms |
| 总关闭耗时 | 3.5 ms |
| 最小脉冲曝光半高宽 | 10 ms |
| 最大连续开关重复频率 | 50 Hz |
热学规格 Thermal Specifications
| 参数项 | 参数值 |
|---|
| 保持开启状态热耗散功率 | 2.5 W |
| 50Hz 循环工作热耗散功率 | 1.2 W |
| 散热安装基准面 | 基准 A 或 基准 B |
电气驱动规格 Electrical Drive
| 参数项 | 参数说明 |
|---|
| 驱动方式 | 直流 5V 直驱，额定电流 500mA |
| 标称线圈阻抗 | 10 Ω |
| 线缆规格 | 26 号线特氟龙绝缘，2 芯双绞线，总长 18 英寸 |
| 线缆端头 | 散线引出（飞线） |
定制可选配置 Custom Options
- 通光孔径：可定制 4.0 mm
- 驱动电压：可定制 12V 直驱（额定电流 200mA）
- 光学镜片：镀金 / 镀铝高功率镜片，最高支持 5W 光功率
- 更高激光损伤阈值：300 mJ/cm² @ 10 ns
产品属性 Attributes
| 参数项 | 参数值 |
|---|
| 外形尺寸 | 2 英寸 × 1 英寸 × 0.4 英寸 |
| 产品分类 | 光学 / 工艺加工设备 |
| 规格发布日期 | 2026 年 05 月 14 日 |

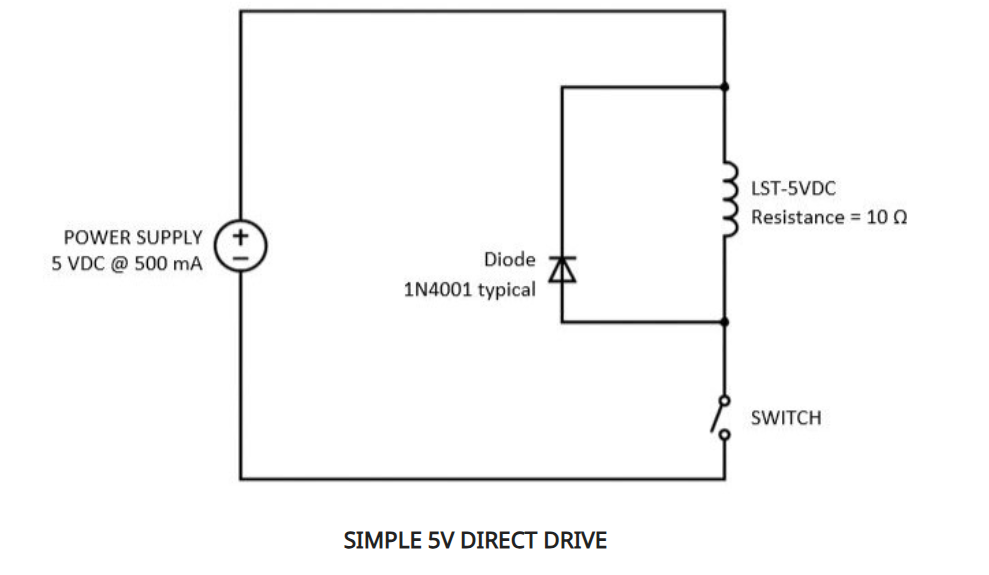

简易 5V 直驱电路
