在生物医疗仪器的产线上，一台设备的BOM成本里，每一个“不需要”都意味着实打实的利润。当您在为一个高速光束调制模块选型时，如果快门还需要额外配一块控制器PCB、一套散热结构、一路独立的驱动电源，那么最终装配出来的不只是一只快门，而是一整条“小型供电与控制子系统”。

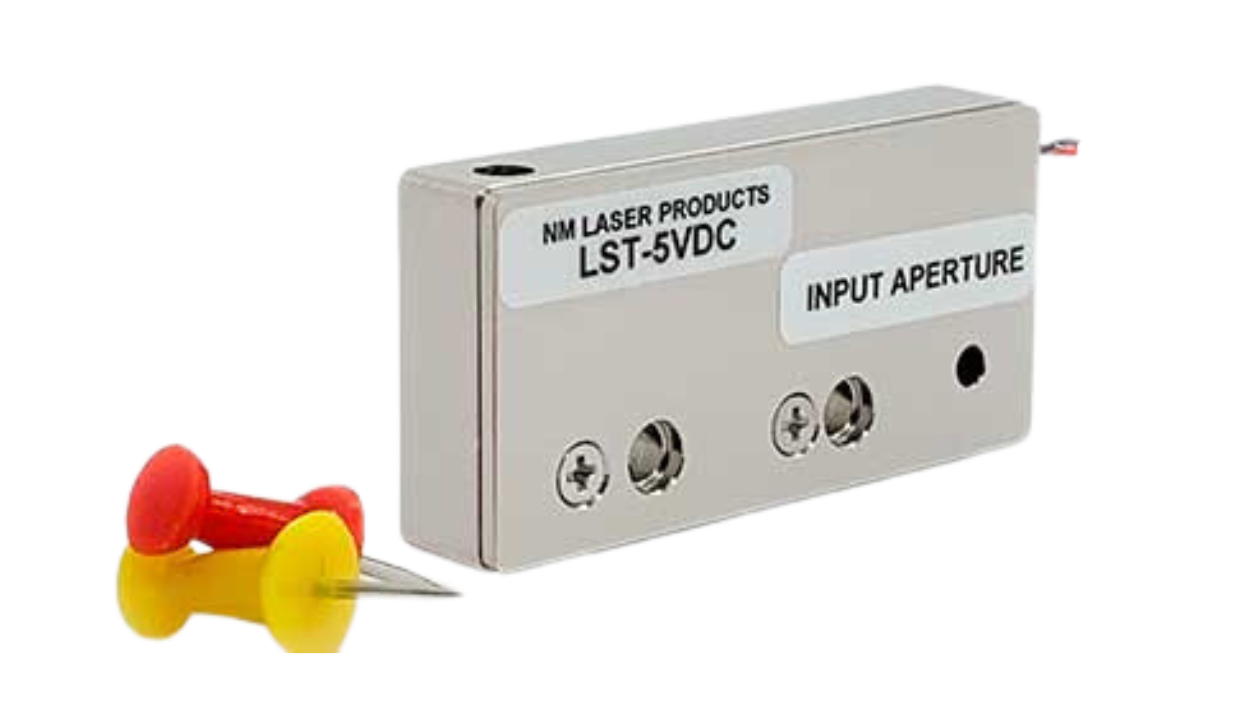

NM Laser 的 LST-5VDC 光学快门，走的是完全相反的路线。它的电气驱动简单到极致：5V直流直接驱动，无需控制器PCB。官方甚至说，最低成本的电气驱动方案就是“一个开关”。这不是偷工减料，而是把复杂性留在了产品内部，把简洁交还给用户的系统。
NM Laser 自1987年起专注激光快门技术，作为其在中国市场的进口经销商，我们为国内客户提供 LST-5VDC 原装进口产品、CX4000B 控制器配套以及针对OEM集成的选型支持。
一、5V直驱：把“系统集成成本”降到零
LST-5VDC 的电气规格只有一行关键数据：直接驱动 5V @ 500 mA，标称磁阻抗 10 Ω。这意味着您不需要为它准备24V电源轨、不需要匹配驱动板、不需要在PCB上为它规划专门的功率输出通道。
对于已经有5V逻辑电源的系统——绝大多数现代仪器、嵌入式设备和OEM模块都具备——LST-5VDC 可以直接挂在现有的电源轨上。规格书中明确写道：“该电气驱动成为拥有5V直驱的用户的最简形式。最低成本的电气驱动，一个开关，即可实现。”
当然，如果您希望获得更干净的开关波形、更短的关闭 settling time 以及磁性阻尼带来的运动优化，NM Laser 的 CX4000B 控制器仍然可以配套使用。但关键在于：您不是“必须”买它。
二、2ms切换 + 50Hz连续运行：小快门的“快节奏”
LST-5VDC 的通光孔径为 3.0 mm，典型适配光束直径 1.0 mm。在这个紧凑的尺寸下，它给出的运动性能却相当激进：
打开总时间 5.0 ms（3.0ms延迟 + 2.0ms上升）
关闭总时间 3.5 ms（1.5ms延迟 + 2.0ms下降）
最小FWHM曝光 10 ms
最大快门重复频率 50 Hz（连续）
50Hz的连续运行频率，对于一只直驱式机电快门来说，意味着它可以胜任光束调制和高速开关场景，而不仅仅是静态的安全遮断。在激光视觉传感、光学检测、生物分析仪器中需要快速交替通断光束的环节，LST-5VDC 的节奏是跟得上的。
三、1W光功率 + 2.5W热功耗：紧凑封装的“轻负担”
LST-5VDC 的最大光功率处理能力为 1 W，LIDT 为 30 mJ/cm² @ 10 ns。这个功率等级对应的是低功率连续波激光和中等能量脉冲的应用场景，与它3mm的小孔径定位一致。
真正让它适合紧凑封装的，是热管理几乎可以忽略这一点。保持打开时热功耗仅 2.5 W，在50Hz连续运行时热功耗反而降至 1.2 W——因为高频开关意味着线圈不需要长时间保持通电。散热安装面为 Datum A 或 Datum B，普通的结构件导热就足够，不需要为它单独设计水冷或大型散热片。
机身尺寸 2″ × 1″ × 0.4″，约50.8mm × 25.4mm × 12.7mm。官方描述它“提供了最优的封装与孔径尺寸比”——在3mm孔径的同级产品中，这个体量是相当克制的。
四、1亿次循环寿命：OEM设备最需要的那句话
LST-5VDC 被官方定位为“市场上性价比最高的光学快门”，目标市场明确指向 生物技术和激光视觉传感。这两个市场的共同特点是：设备出货量大、单台设备可能连续运行数千小时、维护窗口极其有限。
NM Laser 在发布 LST-5VDC 时特别强调了它的寿命：最高可靠性寿命达1亿次循环。对于一台每天开关数万次的OEM仪器来说，1亿次意味着数年的免维护运行。规格书中也明确提示，为了避免影响寿命和可靠性，需避免将其暴露于强磁场环境，并严格遵循光功率等级，防止大颗粒污染物或碎屑进入快门运动区域。这些注意事项是选型时必须确认的。
五、主要技术参数速查
| 参数项 | 规格 |
|---|---|
| 通光孔径 | 3.0 mm |
| 典型光束直径 | 1.0 mm |
| 最大光功率 | 1 W |
| LIDT | 30 mJ/cm² @ 10 ns |
| 打开总时间 | 5.0 ms（3.0ms延迟 + 2.0ms上升） |
| 关闭总时间 | 3.5 ms（1.5ms延迟 + 2.0ms下降） |
| 最小FWHM曝光 | 10 ms |
| 最大重复频率 | 50 Hz（连续） |
| 热功耗 | 2.5 W（保持打开）/ 1.2 W（50Hz运行） |
| 驱动 | 直接驱动 5V @ 500 mA |
| 标称磁阻抗 | 10 Ω |
| 线缆 | 26 AWG 特氟龙，2根，18英寸双绞线，飞线端子 |
| 尺寸 | 2″ × 1″ × 0.4″ |
| 寿命 | 1亿次循环 |
| 定制选项 | 4.0mm孔径；12V @ 200mA直驱；5W金/铝光学；更高LIDT（300 mJ/cm² @ 10ns） |
以上参数基于 NM Laser 官方规格资料（2026年5月14日版本）整理。
六、定制选项：需要更多余量时的升级路径
LST-5VDC 并非只有一种配置。如果标准版的光功率或孔径不够用，NM Laser 提供了清晰的定制升级路径：
4.0 mm 孔径：为轻微发散或指向漂移的光束提供额外余量
12V @ 200 mA 直驱：适配已有12V电源轨的系统，保持直驱的简洁性
金/铝光学元件：将光功率处理能力提升至 5 W
更高LIDT 光学：达到 300 mJ/cm² @ 10 ns，适应更高脉冲能量的场景
这些定制选项在订单阶段确认即可，不需要重新设计整个快门架构。
七、LST-5VDC 的“位置感”：在NM Laser产品线里怎么选
NM Laser 的快门产品线覆盖从毫瓦级到焦耳级的完整功率谱。LST-5VDC 的定位非常清晰：
LST-5VDC：3mm孔径，1W，5V直驱无需控制器，2ms切换，50Hz。适合低功率、高集成度、成本敏感的OEM场景，尤其是生物技术和视觉传感领域。
LST400：8mm孔径，50W，24V驱动需CX4000B，20ms切换。适合中功率连续波的安全联锁和紧凑光路。
如果您的工作场景是5V系统、低功率激光、需要高速调制或安全遮断、且希望系统集成尽可能简单，LST-5VDC 是这个区间里最省心的选择。
