产品概述

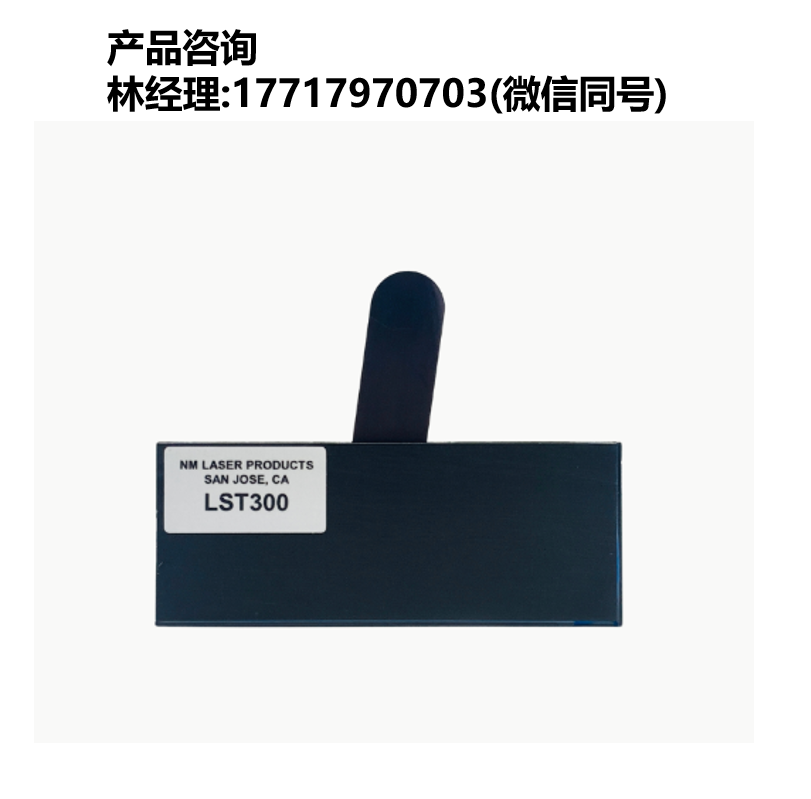

LST300 是 NM Laser 公司生产的一款薄型光学快门（Laser Shutter），专为激光安全与光路控制应用而设计。该产品采用薄型光学舌片式快门结构，能够承受高达 10W 的激光功率，具备 500 mJ/cm² 的激光损伤阈值（LIDT），适用于激光安全防护、光路通断控制等场景。
主要特点
| 可承受光功率 | 10 W |
| 通光孔径 | 10.5 mm |
| 重复频率 | 5 Hz |
| 激光损伤阈值 (LIDT) | 500 mJ/cm² |
| 快门类型 | 薄型光学舌片式快门 (Thin Optical Tongue Shutter) |
应用领域
- 激光安全防护 (Laser Safety)
- 光学快门控制 (Optical Shutter)
- 薄光学区域应用 (Thin Optical Zone)
光学规格
| 孔径尺寸 (Aperture Size) | 10.5 mm |
| 典型光束直径 (Typical Beam Diameter) | 6 mm |
| 光学选项 (Optics Options) | 氧化/氮化钼 (Oxide/Nitride of Molybdenum)、金光学元件 (Gold Optics)、铝光学元件 (Aluminum Optics) |
| 最大可承受光功率 (Max Optical Power Handling) | 10 W |
| 激光损伤阈值 (Laser Induced Damage Threshold) | 500 mJ/cm² @ 10 ns 脉宽 |
性能规格
| 开启延迟时间 (Open Delay Time) | 10 ms |
| 开启上升时间 (Open Rise Time) | 20 ms |
| 开启总时间 (Open Total Time) | 30 ms |
| 关闭延迟时间 (Close Delay Time) | 10 ms |
| 关闭下降时间 (Close Fall Time) | 30 ms |
| 关闭总时间 (Close Total Time) | 40 ms |
| 最小曝光脉宽 (Min. FWHM Exposure) | 100 ms |
| 最大重复频率 (Max. Shutter Repetition Rate) | 5 Hz |
热性能规格
| 保持开启时功耗 (Power Dissipation Holding Open) | 2 W |
| 循环工作功耗 (Power Dissipation Cycling) | 10 W @ 5 Hz |
| 安装基准面 (Mounting Surface) | Datum A, Datum B |
电气规格
| 电源 (Power Supply) | 24 VDC, 1 A |
| 额定电流 (Current Rating) | 1 A |
| 驱动电路 (Electrical Drive Circuit) | Boost 开启: 24V 持续 +100 ms；保持开启: +6 V |
| 线圈电阻 (Winding Resistance) | 24 Ω（标称值） |
| 位置传感器逻辑 (Position Sensors Logic) | TTL 逻辑，需 5 VDC @ 30 mA |
| 线缆类型 (Cable/Wire Type) | 22 AWG Vinyl 包皮线 |
| 线芯数量 (Number of Wires) | 6 芯 |
| 线缆长度 (Length) | 10 in.（约 254 mm） |
| 端接方式 (Termination) | 2 芯连接器 C1（Molex 50-57-9402）+ 4 芯连接器 C3（Molex 50-57-9405） |
引脚定义
| C1 – Pin #1 / 白色 | 电源线圈正极 Power Winding (+) |
| C1 – Pin #2 / 黑色 | 电源线圈负极 Power Winding (-) |
| C3 – Pin #1 / 红色 | 传感器供电 5 VDC (+) Sensor Supply |
| C3 – Pin #2 / 橙色 | 逻辑输出 – 快门关闭时为低 (LO When Closed) |
| C3 – Pin #3 / 黄色 | 逻辑输出 – 快门关闭时为高 (HI When Closed) |
| C3 – Pin #4 / 蓝色 | 传感器地 (Sensor Ground) |
