激光快门技术
我们的专利机电激光快门提供了其他类型机械快门所不具备的功能。这一宽泛的产品线专为激光产生的高辐照度而设计。标准型号满足大多数商业激光应用的要求，而我们的定制开发服务则为严苛应用提供扩展支持。
我们的专利技术
挠性技术和紧密耦合的磁路设计将运动部件减少为单一的悬臂梁运动。针对特定类型的应用，开发了该技术的多个版本。美国及国际专利均已授予。早期主要专注于用于研究领域的高速、高功率激光快门。
NM Laser 持续发展并增加产品，以填补研究人员和原始设备制造商（OEM）的利基市场。20世纪90年代，大量安全联锁和加工用快门与联锁控制器系统一同开发出来，以满足实验室和仪器安全日益增长的需求。在此期间，我们的OEM客户基础大幅扩大。
快门系列
我们提供两个系列的快门：
调制/曝光/选通系列提供快速的开关速度和高重复频率，但电能损耗较高。这些型号需要复杂的电子驱动电路才能实现指定的开关性能。我们的驱动电路为CX4000B。
安全联锁与加工系列专为中等开关速度、低重复频率的应用而设计，通常用于安全联锁或工业加工。其电能损耗非常低。这些型号通常长时间保持打开状态，并设计为与非常简单的驱动电路配合使用，多数采用12V或24V直流电源。典型驱动器为电容放电电路或脉宽调制电流驱动芯片。我们的CX4000B是一款经济高效的即插即用型驱动器。
在光学性能上，这两个快门系列非常相似。功率承受能力和损伤阈值差别很小。主要区别在于挠性梁的刚度和电磁铁功率。
出于安全考虑，我们建议将激光快门安装在非常靠近激光器的位置，以便利用光束最小直径处的开关优势。在极高通量情况下，快门可安装在更下游的位置，此时光束因发散而扩大。通常在快门与激光器或其他光学元件之间使用光束密封管。
激光快门属于光学元件，在运输、搬运、储存和使用过程中需要像对待光学元件一样小心谨慎。典型的实验室环境提供了清洁的场所。在部分工业环境中，可能产生碎屑，需采取预防措施。光学元件必须保持清洁，以确保正常工作。

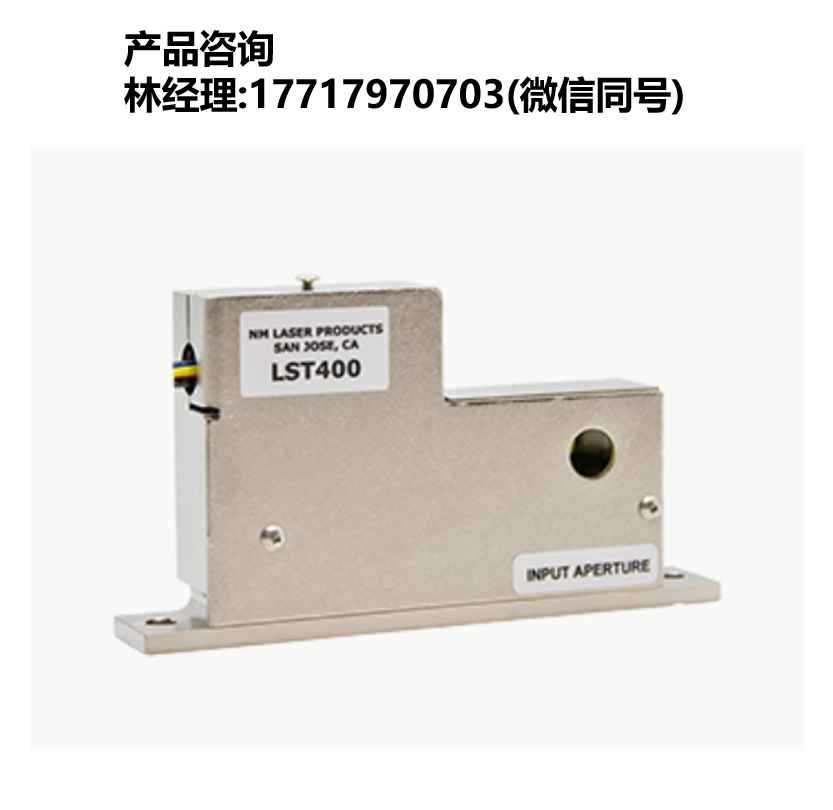

安全联锁与过程控制激光快门
该组激光快门专为高光学功率和损伤阈值而设计，但对速度的要求较低。
安全联锁激光快门通常长时间保持打开状态，仅在安全系统出现漏洞或实验结束时关闭。
过程控制激光快门以频繁的间隔使用，允许在光学曝光之间移动设备或更换工件。例如激光切割。在不同的节点，激光快门会遮挡激光，以便工作台重新定位并继续切割。
所有安全联锁和过程控制激光快门均为故障安全型，断电时自动关闭。它们不依赖重力来闭合。
安全和过程应用对开关速度的要求为中等。这些产品中采用的挠性技术能够实现固有的快速开关，且不会在电磁铁中产生大量热负荷。典型速度为几十毫秒。
许多此类应用可使用低功率、简单的电子驱动系统。有关OEM和用户自行搭建驱动电路的更多信息，请参阅我们的应用说明页面。我们的激光快门控制器产品CX4000B是驱动快门并充分发挥快门设计优势的最便捷方式。
大多数型号均配备位置传感器，为安全或过程电路提供验证信号，确认激光快门确实已按照电源电路的指令打开或关闭。
这些位置传感器完全独立于电源电路。它们监控挠性叶片的物理运动，较小孔径采用固态光中断器，较大孔径采用机械微动开关。
固态传感器由稳压5V直流电源供电，电流预算约为20mA。有两个输出引线，根据激光快门状态输出逻辑高或低电平。
输出信号为TTL图腾柱逻辑就绪输出，可驱动约5mA的电流。该信号可用于控制软件或驱动电源电子设备以点亮警告灯。
机械微动开关为打开和关闭状态提供触点闭合。每个开关有两根引线。通常开关在5V、12V、24V直流电压下工作，电流为几十毫安，但额定可用于数安培。包含线缆损耗在内的接触电阻小于5欧姆。
许多型号由用户自行搭建的电路驱动。开关速度很大程度上取决于电路，更先进的电路可提供更快的速度。一般来说，所有型号的关闭时间均小于50毫秒，近似规律为每毫米孔径直径约4毫秒。
