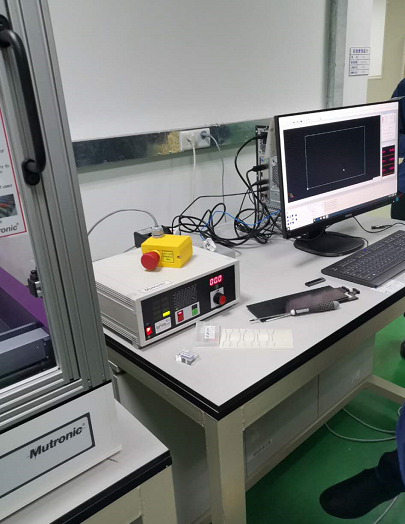

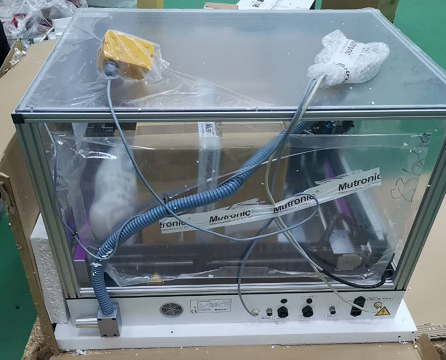

德国MUTRONIC DIADRIVE 2000 制样机用于裁切各种标准如DIN、ISO、ASTM或其他特殊尺寸的各种塑料材料,如塑料管、塑料板、增强塑料复合材料、弹性体、热塑性塑料和塑性塑料材料。
MUTRONIC DIADRIVE 2000 制样机广泛应用于塑料、有机玻璃、玻璃钢、碳纤维等非金属材料的各种试验用标准样条的制备。工作过程中,使用者可以根据生产要求,通过对制样机机口进行调整,生产符合需求的制样产品。
应用领域
●PCB板钻孔及绝缘铣削
●铝板塑料板钻孔、铣削和雕刻
●标准试样的铣削和打标
●机械工件的加工(2D+3D)
●胶黏剂和液体的滴涂(2D+3D)
●切割外壳的截面(2D+3D)
产品优势
●一台设备整合了多种应用(可钻孔、铣削、雕刻、同时增加滴涂,也可作为独立的滴涂系统)。
●三轴驱动:其它设备在X、Y轴上有相同的驱动系统,但在Z轴上只能完成非常简单的运动。而Diadrive 2000在X、Y、Z三轴均有相同的驱动系统。
●动态Z轴偏差校正功能:在运行时进行校正,无需中断工作程序。
●适用于不同大小的工件:除了铝板和PCB板等,也适用于外壳,最大高度可达到800mm,组装好的外壳不需再进行拆分。
●加工范围可到560 x 500 mm。
●可根据客户要求进行定制设计。
技术参数 | |||
型号 | DIADRIVE 2000 / 280 | DIADRIVE 2000/ 500 | |
工作区间 | ca. 560 x 280 x 60 mm | ca. 560 x 500 x 60 mm | |
再运行精度 | ± 0.02 mm | ± 0.03 mm | |
Sym.精度 | ± 0.05 mm | ± 0.06 mm | |
进料速度 | max. 20 mm/sec. | max. 20 mm/sec. | |
X-Y-Z驱动 | 2 phase stepping motors | 2 phase stepping motors | |
扭矩X/Y/Z | 90 / 45 / 45 Ncm | 90 / 45 / 45 Ncm | |
步距角 | 1.8° / 0.00375 mm | 1.8° / 0.00375 mm | |
重量 | ca. 40 kg | ca. 48 kg | |
Z轴工作冲程 | 60 mm | ||
加工高度 | 80 mm (optional 800 mm with stand equipment) |
