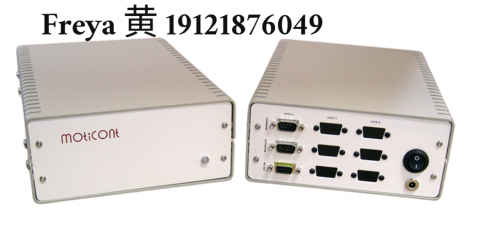

直流伺服电机驱动器/控制器，1200系列

本系列产品设计用于以高开关频率驱动音圈电机和直流电机。它接收来自运动控制器的步进和方向信号或模拟信号。

特点：

• 驱动直流伺服电机

• 全数字、先进设计

• 可编程的电流环、速度环和位置环增益设置

• 完全可配置的电流、电压、位置限值

• 电机输出峰值电流高达12安培，连续电流6安培

• 最多支持3个独立伺服电机轴控制

• 过流保护

• 工作温度：0°C 至 50°C

• 附带 +24 VDC 桌面电源

工作模式：

• 电流控制

• 速度控制

• 位置控制

指令源：

• ±10 V 模拟信号

• 步进和方向信号

• 内置信号发生器：正弦波、方波和三角波

支持的反馈：

• 正交编码器

DB-9公头连接器	引脚	描述
	1	模拟输入，正极性输入，输入电压范围：-10至+10伏特直流电
	2	模拟输入，负向输入，输入电压范围：-10伏至+10伏直流电
	3	方向输入，电压范围：0-5伏特直流电
	4	输入电压范围：0 – 5伏特直流电
	5	常见
	6	参考信号输出，高电平有效
	7	SDLM系列的热敏电阻输出信号
	8	未使用
	9	未使用

DB-9公头连接器	引脚	描述
	1	：用于编码器的+5伏直流电源输出端（橙色接口）
	2	未使用
	3	正交编码器的B+通道输入端（白色信号）
	4	正交编码器输入的A+通道（绿色信号）
	5	返回+5伏直流电源接口（棕色接口）
	6	参考信号输入端，高电平有效（灰色状态）
	7	SDLM系列用热敏电阻输入端（紫色接口）
	8	电机空载输出值（黑色显示）
	9	电机总输出功率（红色显示）

零件型号（Part No.）说明
