Minus K隔振台、Minus K平台、Minus K隔振器及系统
性能：
基于现场测试和用户评估，Minus K的0.5Hz隔振平台和工作站的性能比高性能气浮隔振台优越约10到100倍，具体取决于隔振频率。其性能也优于有源或电子对消系统。
下图展示了顶级性能气浮隔振台与典型的 Minus K 0.5 Hz 性能的传递率曲线对比。Minus K 隔振器（调至 0.5 Hz）在 2 Hz 时能达到 93% 的隔振效率，在 5 Hz 时达到 99%，在 10 Hz 时达到 99.7%。其隔振性能在大约 10 Hz 以内与理想无阻尼单自由度系统高度吻合，并且在传递率曲线中达到一个底值，在更高频率处会出现一些谐振。
下图中的 Minus K 曲线适用于任何 Minus K 0.5 Hz 系统（无论是水平方向还是垂直方向）。部分 Minus K 台式产品的实测传递率曲线也展示如下：
传递率测试流程：
Minus K Technology公司提供的传递率曲线是使用斯坦福研究系统公司的 SR785 动态信号分析仪生成的。将 SR785 的输出信号源设置为产生扫频正弦信号。该信号被输入到 Labworks PA-138 功率放大器。放大器驱动 Labworks ET-126 电动激振器。激振器安装在一个经过大幅加固的框架上，该框架同时也支撑着一个 650BM-1 隔振器。这个支撑隔振器已被调整到约 2.75 Hz。它还被改造为仅在垂直方向上工作。该隔振器支撑着一个厚重的顶板以及所需的任何压载重量，以使包括被测隔振器在内的总有效载荷达到约 650 磅。
应用于我们隔振器的传递率，是指顶板上的输出信号与隔振器基座所接收到的输入信号的比值。也可以将其理解为：透过隔振器的振动量与作用于隔振器支撑面上的振动量之比。使用两个相似的加速度计来采集输入和输出信号。输入加速度计固定在 650BM-1 支撑隔振器上方的厚重顶板上。被测隔振器也放置在该厚重顶板上。这样，加速度计就能测量到输入给隔振器的振动。输出加速度计则放置在已正确加载负载的被测隔振器顶板的顶部。两个加速度计均使用一层薄薄的抗震蜡固定就位。这种方法效果很好，能够为测量提供牢固且易于解除的粘接。
SR785 采集两组数据，计算它们的比值，并将该比值显示为传递率。
水平方向的传递率以大致相同的方式获取。不同之处在于：支撑隔振器被允许水平移动；电动激振器水平安装；加速度计侧向安装，从而可以计算水平数据的比值并显示为水平传递率。
BM-1隔振器：
下图展示了 BM-1 在垂直方向上典型的 0.5 Hz 性能表现。其性能比典型的高性能气浮隔振台优越 10 到 100 倍。
BM-4隔振器：
下图展示了 BM-4 在垂直方向上典型的 0.5 Hz 性能表现。其性能比典型的高性能气浮隔振台优越 10 到 100 倍。
BM-6隔振器：
下图展示了 BM-6 优于气浮式隔振台的性能表现。在垂直方向上，BM-6 提供的固有频率与大多数气浮隔振台相当甚至更优。在水平方向上，BM-6 的性能远超普通气浮隔振台——后者水平方向的固有频率可高达 4-5 Hz。
BM-8隔振器：

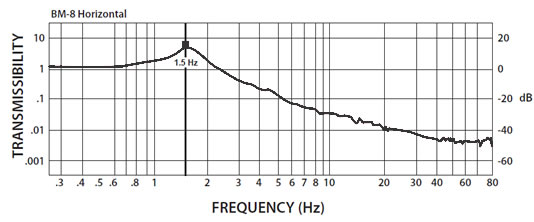

下图展示了 BM-8 在垂直方向上 0.5 Hz 的性能表现。BM-8 仅以 4.6 英寸（约 11.7 厘米）的高度，就能提供与我们更大尺寸隔振器同等的高性能。BM-8 的水平方向性能与 BM-6 相同。
BM-10隔振器：
下图展示了 BM-10 在垂直方向上 0.5 Hz 的性能表现。其性能比气浮隔振台优越 10 到 100 倍，而体积却小很多倍。BM-10 的水平隔振性能与 BM-6 相同。
CT-1隔振器：

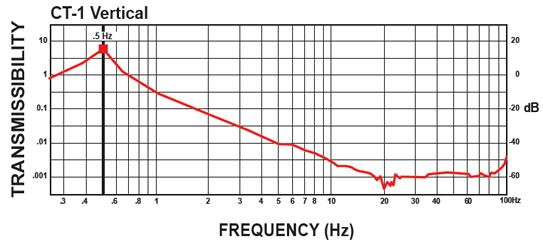

下图展示了 CT-1 在 0.5 Hz 的性能表现。其性能比气浮隔振台优越 10 到 100 倍。
CT-2隔振器：

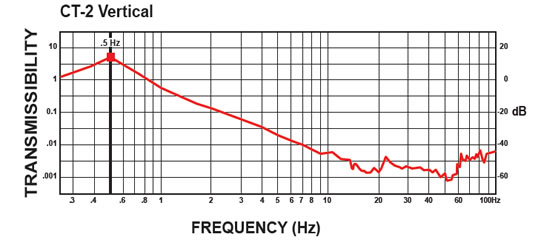

下图展示了 CT-2 在 0.5 Hz 的性能表现。其性能比气浮隔振台优越 10 到 100 倍。
