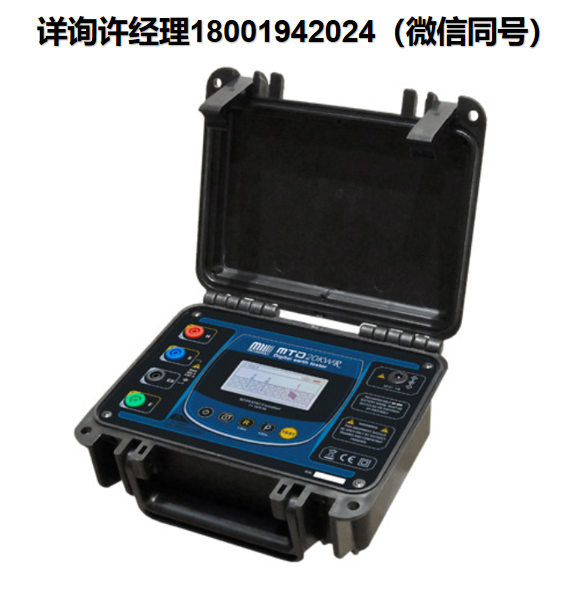

MEGABRAS MTD20KWR 接地测试仪
Earth Ground Tester
MEGABRAS MTD20KWR 接地测试仪特点
- 数字式、自动化
- 接地电阻测量
- 土壤电阻率（Wenner 法）
- 杂散电压测量
- 高杂散电压抑制能力
- 电流回路异常指示
- 0.01 Ω 分辨率
- 电阻测量范围最高可达 20 kΩ
- 可充电 NiMH 电池
- IP65 防护等级（盖子关闭时）
- 图形显示屏（128 × 64 像素）
MEGABRAS MTD20KWR 接地测试仪规格参数
电阻范围：0 – 20 kΩ
电阻测量精度：± 2%（测量值） ± 2 个字
电阻读数分辨率：0.01 Ω
电压范围：0 – 200 V~
电压测量精度：± 2%（测量值） ± 2 个字
电压读数分辨率：0.1 V
输出电流：限制在 10 mA 以下（最大值）
输出功率：小于 0.5 W
测量模式：
接地电阻测量（3 端子法）
土壤电阻率（Wenner 法，4 端子）
土壤中电压测量
抗杂散电压干扰能力：工作频率：1,470 Hz
该工作频率满足以下公式：
fg = [(2n + 1)/2] × fi
其中：
fg = 接地测试仪产生的电流频率
n = 整数
fi = 工频（50 或 60 Hz）
满足该公式意味着工作频率不会与工频的任何谐波重合，从而通过合适滤波器尽量减少被测土壤中寄生电流的影响。
显示屏：LCD 图形显示（128 × 64 像素）
通信协议：Modbus
蓝牙：用于配置与控制
安全标准：IEC 61010-1，IEC 61557-1，IEC 61557-5
过电压保护：CAT II – 300 V
电磁兼容（EMC）
IEC 61326-1
防护等级：IP65（盖子关闭时）
工作温度：-10 °C ～ 50 °C
存储温度：-25 °C ～ 70 °C
湿度范围：95% RH（无冷凝）
可充电电池：NiMH
充电器：12 V – 1 A 交流适配器
设备重量：约 1.5 kg
外形尺寸：221 × 189 × 99 mm
MEGABRAS MTD20KWR 接地测试仪配件
包含附件
• 4 个钢接地探针
• 交流适配器（AC Adapter）
• 40 m 红色电缆卷盘
• 20 m 蓝色电缆卷盘
• 20 m 绿色电缆卷盘
• 5 m 黑色短电缆
• 5 m 绿色短电缆（用于连接被测接地体）
• 用于连接 12 V 外部电池（汽车电池）为充电器供电的连接线
• 快速参考指南（Quick reference）
• 用户手册（下载版）
• BlueLogg 应用程序（下载版）
• 设备运输包
• 附件运输包
可选附件
• 钢接地探针（Steel spike）
• 2 m 电缆（用于额外接地探针之间的互连）
MTD20KWR 数字接地测试仪可用于测量接地电阻和土壤电阻率，同时也可测量由土壤中寄生电压产生的杂散电压。本设备适用于住宅和工业建筑、医院设施、避雷系统、天线、变电站等接地电阻的快速、简便测量。土壤电阻率测量可用于土壤分层分析，以优化复杂的接地系统设计。
其先进的主动与被动滤波系统具有很高的抗电气干扰能力，即使在存在杂散电压的情况下，例如城市区域或靠近主变电站的环境中，也能获得可靠的测量结果。
内部 1,470 Hz 发生器通过辅助接地棒向土壤注入交流电流。设备测量在接地电阻上产生的电压，并计算电阻值。测试电流可自动调节。
由于其宽广的测量范围（0.01 Ω 至 20 kΩ），该设备可在各种土壤条件下进行可靠测试，包括高电阻率土壤。
该设备采用坚固外壳，便于安全携带，防护等级为 IP65（盖子关闭时）。可在恶劣地理和环境条件下使用，包括寒冷或热带地区的极端温度以及高海拔山区，现场性能可靠。
