技术数据 | LDD-1124 | 激光二极管驱动器

供电电压：12-24 V DC

输出电压：0-15 V

输出电流：0-1.5 A，<0.1% 纹波

CW / 调制电流：

• CW 电流控制：可配置 PID

• CW 电流分辨率：30 µA

• CW 电流调制：3 kHz（10 mA/µs @ 0.5-1.5 A）
  脉冲电流：

• 脉冲生成：CW 斩波

• 脉冲频率：高达 10 kHz

• 脉冲占空比：0 至 100 %
  激光功率控制：

• CW 光功率控制：可配置 PID

• 光测量采样：0.5 MSps
  通信接口：RS485、USB
  配置 / 诊断：通过通信接口和 PC 软件（免费）
  效率：> 92 %（@ 50 % 负载）
  尺寸（长 x 宽 x 高）：120 mm x 90 mm x 18mm
  附加信息：可并联运行以获得双倍输出电流

详细描述 | LDD-1124 | 激光二极管驱动器

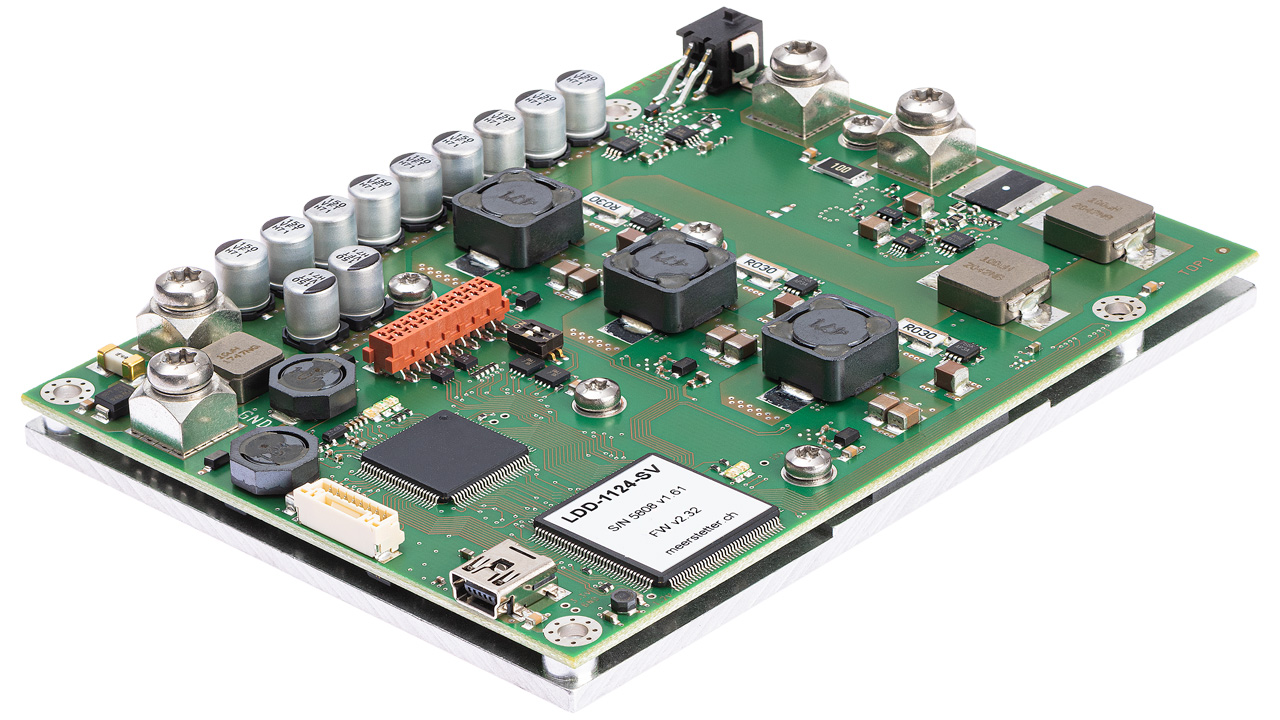

LDD-1124 是一款专用激光二极管驱动器，可作为连续波（CW）激光二极管驱动器或激光二极管脉冲驱动器使用。该 LDD 内部电流源的核心要素是生成高度精确的 333 ps 时序步进，从而实现 30 μA 的分辨率和极低的纹波。LDD-1124 的典型应用包括 RGB 光源和高精度参考光源。

LDD-1124-LPC 配备可选的光测量电路，还可以作为激光功率控制器（LPC）运行。

所有 LDD-1124 均提供多种安全功能，包括用于激光二极管温度监测的输入。它们完全由数字控制；其固件可升级，以提供多种通信选项并满足特定的客户需求。
