矩形视窗 RSG(R, RR)
用于在搅拌容器、反应釜、筒仓、储罐、干燥器、柱、蒸发器等各种工艺行业的过程中观察液位、界面或反应。
矩形视窗安装:
基座框焊接到或安装在容器壁内。
矩形视窗公称尺寸:
矩形:从170 x 70毫米到1000 x 70毫米等各种长度,可提供120 x 18毫米至4 x 204 x 18毫米的视野。
“D”形终端:视公称压力不同,可提供从121 x 15毫米到725 x 50毫米的不间断视野。
矩形视窗使用条件:
矩形单位额定16巴和真空。 “D”形终端单位可用于2.5 / 6 / 10 / 25巴。使用DIN 8903标准的硅酸钠玻璃可达100°C,使用DIN 7081标准的硼硅酸玻璃可达243°C。
材料:
矩形:
- 基座框为不锈钢316Ti(1.4571)或321(1.4541)或钢板
- 盖板框:与基座框相同
- 密封件:氯丁橡胶、KLINGERsil C4400、聚四氟乙烯(PTFE)、维顿
“D”形终端:
- 基座框为不锈钢316L(1.4435)、钢板或哈氏合金
- 盖板框为不锈钢304(1.4301)、钢板或哈氏合金
- 密封件:KLINGERsil C4400、乙丙橡胶(EPDM)、硅胶、聚四氟乙烯(PTFE)
玻璃采用DIN 8903或7081标准。
“D”形终端单位采用透明玻璃,矩形单位采用凹凸(反光)玻璃。
证书:
- 根据额外收费提供DIN EN 10204标准的证书
特殊版本:
- 基座框背部带有圆弧形状(以匹配容器半径)
- 特殊尺寸
- 封闭背板(基座框)版本,端部钻有螺纹孔用于管道连接
- 双层玻璃版本
“D”形终端:
- 基座框钻有螺纹孔
- 基座框钻有盲孔

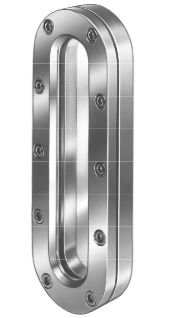

“D”形终端/延长型视窗 LSG(R, RR)
重要说明: 指示的公称压力是指视窗的设计基础。当焊接到相关容器时,基座框将成为容器壁的一部分。因此,必须对所有涉及的容器进行适当的强度计算,以考虑容器的设计压力和尺寸,并根据相关设计规范进行计算。如果必要,必须对容器壁进行加固。
矩形视窗配套产品:
用于危险区域或安全区域的照明设备,CHEMLUX系列(KL(PowerLED)/ FHL(PowerLED)/ PL,(F)KEL(PowerLED)/(F)LKEL /(F)HEL(PowerLED)/ PEL),EdelLUX,fibroLUX,miniLUX。添加照明设备可以显著提高观察质量。
