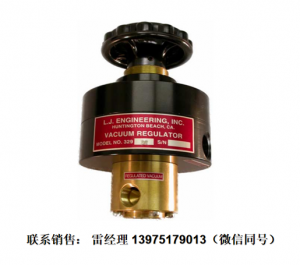

L.J. Engineering 329SR带自动泄压的真空调节器Cv = 3.4大流量12.5 SCFM
L.J. Engineering 329SR带自动泄压的真空调节器Cv = 3.4大流量12.5 SCFM应用说明
329SR 型是一款高精度、大流量（12.5 SCFM）真空调压器，采用自泄压（Self-Relieving）设计。这意味着当真空设定值由较高真空度调整至较低真空度时，调压器能够自动释放多余的真空，而无需额外的放气操作。
该调压器特别适用于系统本身无泄漏，且希望在降低真空设定值时能够自动排放多余真空，而不是通过外接大气放气口来解除残余真空的应用场景。
典型应用包括：
- 真空泄漏测试设备（Vacuum Leak Test Equipment）
- 精密真空夹持系统（Precision Vacuum Clamping）
- 校准与仪器设备（Calibration & Instrumentation）
- 高空模拟试验舱（Altitude Simulation Chambers）
- 各类实验室应用（General Laboratory Applications）
该调压器安装在被控容积与真空泵（或中央真空系统）之间的管路中，因此多个调压器可以连接到同一个真空源，并分别设定不同的真空压力。
根据所需的真空工作范围，329SR 提供三种不同型号，以实现最佳性能：
- 低压差（Low Differential）型号：适用于真空设定值接近大气压力的应用。
- 高压差（High Differential）型号：适用于真空设定值接近完全真空（即绝对压力极低）的应用。
- 通过不同型号配置，可覆盖从接近大气压到接近完全真空的各种真空控制需求。
| 正常工作模式 | 最小压差真空度（Differential Vacuum） | 最小绝对压力（Absolute Pressure） | 型号（绝对压力基准） | 型号（大气压力基准） |
|---|---|---|---|---|
| 标准型 | 1.50 in.Hg（38.10 mmHg） | 0.30 in.Hg（7.62 mmHg） | 329SR 329SR-500 | 329DPSR 329DPSR-500 |
| 低压差型（适用于接近大气压的真空控制） | 0.30 in.Hg（7.62 mmHg） | 0.40 in.Hg（10.16 mmHg） | 329SRL 329SRL-500 | 329DPSRL 329DPSRL-500 |
| 高压差型（适用于高真空控制） | 3.00 in.Hg（76.20 mmHg） | 0.20 in.Hg（5.08 mmHg） | 329SRH 329SRH-500 | 329DPSRH 329DPSRH-500 |
| 型号 | 适用范围 |
|---|---|
| 329SR | 标准型，覆盖大多数真空调节应用 |
| 329SRL | Low Differential（低压差型），适用于真空度较低、接近大气压的控制 |
| 329SRH | High Differential（高压差型），适用于高真空控制，接近完全真空 |
| 329DPSR / DPSRL / DPSRH | 功能与对应SR型号相同，但采用**大气压力参考（Atmospheric Reference）**方式测量和调节 |
