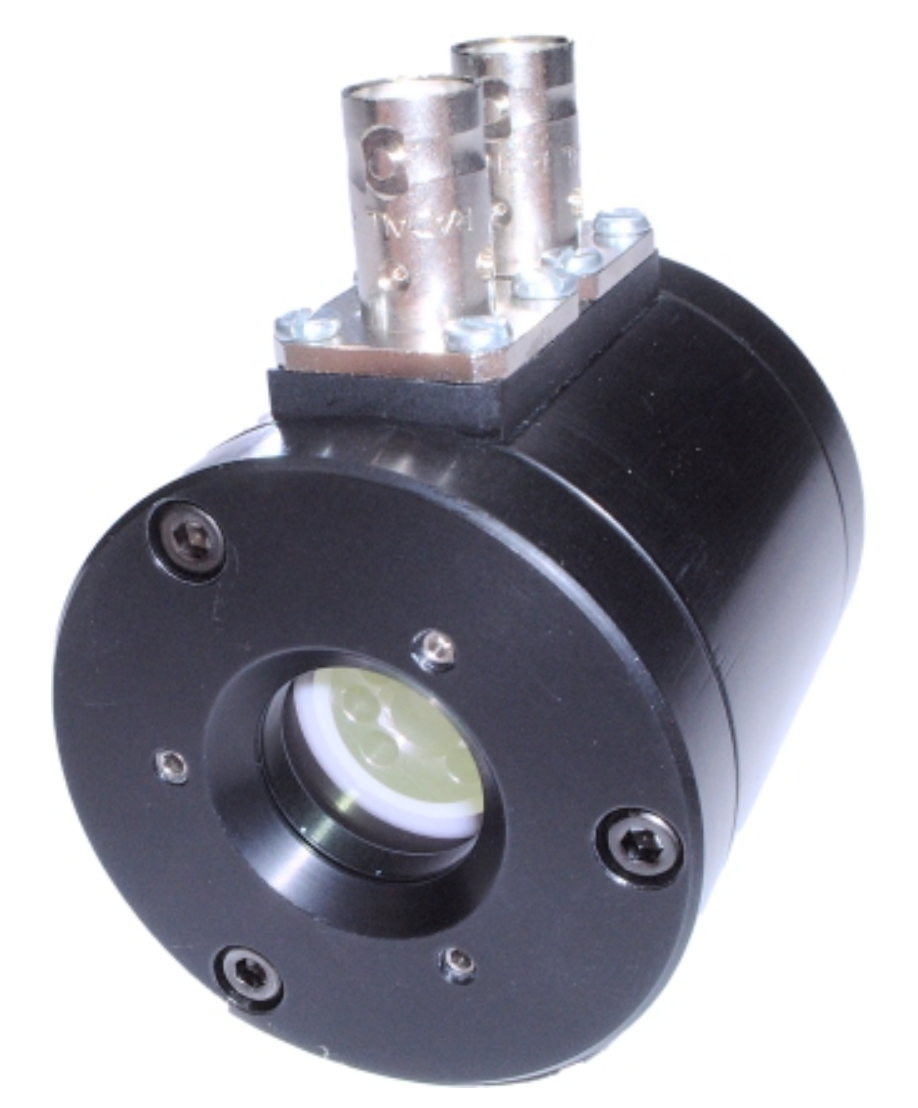

Leysop 三电极 KD*P 普克尔盒

——适用于再生放大器及采用雪崩驱动器的脉冲切片应用。

这种实用的普克尔盒专为脉冲切片和脉冲选取应用而设计。它仅使用单块 KD*P 晶体，本质上相当于两个背靠背的普克尔盒集成于同一封装中（但没有接缝！）。外环形电极按纵向模式普克尔盒的常规方式布置于两端，并连接至外部驱动器。中心电极则保持系统接地电位。因此，两个普克尔盒独立工作，一个用于开启，另一个用于关断。相较于传统的四端子器件，这种配置的优势将在下文阐明。

使用任何常规单脉冲发生器都很难获得具有快速上升沿和下降沿的长脉冲。更好的做法是集中精力实现快速的上升沿，而让普克尔盒的几何结构来处理下降沿。两个高压阶跃发生器分别驱动普克尔盒的两半部分，一个提供快速上升沿，另一个提供快速下降沿，通过调节两路电压阶跃的相对时序，即可获得极大的脉冲宽度选择灵活性。

对于几纳秒或更长的上升时间，FET 脉冲发生器可提供足够的性能。然而，当上升时间降至约几纳秒以下时，雪崩脉冲发生器便成为理想的驱动源。但这种驱动源在驱动传统的四端子普克尔盒（如我们的标准 EM500 系列）时会遇到困难，因为驱动阶跃脉冲的辐射泄露会导致第二个脉冲发生器误触发。这正是三电极器件中心电极发挥作用的地方——它在普克尔盒的两部分之间提供电气屏蔽，从而隔离两个驱动器。

那么这种器件有何缺点？显然，其结构比简单的双电极普克尔盒更为复杂，因此成本略高。然而，这很可能被驱动电子器件成本的降低所抵消——否则驱动电路的工程设计会困难得多。其次，该器件需要较长的晶体，大约为常规器件的两倍长度。为了控制总长度，通常采用较小的孔径，此类器件的晶体直径典型为 5mm。但如有需要，也可容纳最大 8mm 的孔径。
