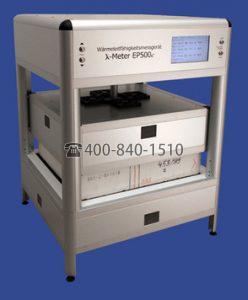

导热率计λ计EP500e
导热率计λ-MeterEP500 e是一种带保护的热板设备,用于对导热率,热阻或绝热材料,建筑材料和其他产品的k值和U值进行绝对值测量根据ISO 8302,EN 12667和ASTM C177的要求,具有测试机构要求的高测量精度和工厂生产控制要求的较短测量时间。

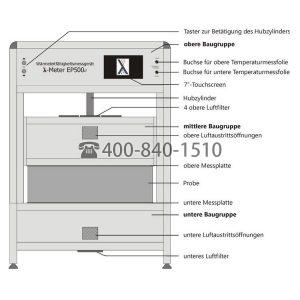

设备的结构和功能
下部和中间组件包含测量板。这些是同心地建立的。中心部件是铝制主体,厚度可达40毫米,已通过计算机优化以实现均匀温度。通过使用风冷的高性能Peltier模块,可以根据设备的型号和测量方式将这些板恒温至-15°C至65°C之间的任何温度,从而可以测量温度在-10°C至50°C范围内的平均样品温度的热导率可以测量5 K至15 K的板。与传统的常规设备相比,样品两侧的温度测量不是通过热电偶进行选择,而是在整个测量表面上进行集成,因此即使在样品不均匀的情况下也可以确保较高的测量精度。
最便宜的样品尺寸是500 x 500mm²的板。设备的实际测量区域位于样品的中间,并且根据设备的型号,其大小会有所不同(例如200 x 200mm²)。以500 x 500mm²的样本大小,可以确定位于该测量区域内的材料的平均导热率。随后的外部材料不包括在测量结果中。但是,有必要建立能够确保测量区域内一维固定温度场的热条件。
上部组件包含整个电子设备,用于移动中间组件的电动升降缸以及用于确定样品厚度和接触压力的位移和压力测量装置以及显示和控制元件。要强调非常容易的处理。使用电动升降机构(可以使用前面板上的两个按钮进行操作),抬起上测量板,以便可以插入样品。为了简化操作,设备在侧面打开。放低上测量板时,将蠕变速度切换到放置在样品上之前不久-由定位销从上测量板的右上角突出或 与之相连的光栅-确保精确的厚度测量并防止损坏。当压力测量设备发出已达到预设测试压力的信号时,驱动器将自动停止。因此,厚度测量符合标准DIN 18164和DIN 18165,它们规定了样品上一定的面积相关载荷(测试压力为0.05 … 2.5 kN /m²),用于测量样品厚度。
单板热导仪λ-表EP500e的特性和性能范围
当您在电导率仪投资,你应该注册一个磁盘设备根据ISO 8301,EN 1946年根据ISO 8302,EN 1946-2决定(防护热板装置),对于磁盘设备上经常使用的热流量计设备(热流计)有显著的优势-3。
λ-MeterEP500 e(带保护层的热板设备)根据ISO 8302,EN 1946-2,EN 12664,EN 12667,EN 12939,ASTM C177和DIN 52612确定板状样品的导热率或热阻(热阻),因此是k值或U值。
它适用于测试机构或(大学)机构以及保温材料或建筑材料制造商的自我监控。
在测量区域中创建固定温度场是全新的。借助三个交错的保护加热环和一个温度控制环(可以加热和冷却),它们通过间隙控制彼此分开并且彼此独立地控制,因此可以实现用户友好且易于自动化的开放式设计,因此通常恒温测量室可以省略。
通过在测量板的设计中使用微系统技术和其他现代技术,以及通过为特殊温度场开发三维数学模型,使之成为可能。
EP500控制程序
通过蓝牙或RS232与安装了该软件“ EP500控制程序”(可在所有Windows版本上运行)的PC耦合,可确保最佳地使用热导率测量设备λ-MeterEP500 e (有保护的热板设备)。
该软件可以用不同的语言(德语,英语,法语,俄语,捷克语)用于同一热导率计λ-MeterEP500 e。

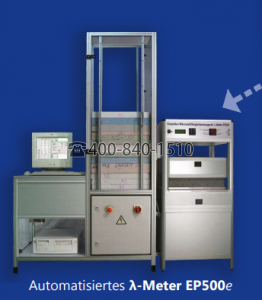

借助该软件,可以在同一台PC上同时运行多个λ-meterEP500 e热导率测量设备(多阶段)。
借助该软件,Lambda-Messtechnik GmbH可确保在设备用户出现问题或发生设备错误时提供最佳帮助。
如果用户拥有此软件,则可以在设备制造商Lambda-MeßtechnikGmbH Dresden的“远程诊断”中检查λ-MeterEP500 e导热率仪,并发送协议(例如,根据ISO 9000进行取证)。
通过“ EP500控制程序”,可以方便地操作测量设备,全面存档,准备和评估测量结果。
如果公司有中央数据采集系统,则可以设置“ PC测量和评估程序”,以便在每次测量后立即或仅在预选之后记录测量结果。
技术指标
测量模式 | 在不同的测量温度下,每个样品自动连续进行多达三个单独的测量 | |
测量温度 | 在10至40°C的范围内自由选择 | |
可选地可扩展 | 高达-10和高达50°C | |
板温差 | 在5至15 K范围内自由选择。 | |
测量范围 | R = 0.250 … 14.0m²·K / W和λ= 1 … 250 mW / m·K | |
可选地扩展到 | R = 0.125 … 14.0m²·K / W和λ= 1 … 500 mW / m·K | |
可选的附加第二测量范围 | R = 0.025 … 0.250m²·K / W和λ= 0.25 … 2.0 W / m·K | |
样品厚度 | 10至120毫米 | |
可选地可扩展 | <10至200毫米 | |
样品尺寸 | 最佳:500 x 500mm²,最小:测量区域大小 | |
测量表面 | 可选:250 x 250mm²,200 x 200mm²,150 x 150mm² | |
重复性 | <0.5%(主要是<0.2%) | |
测量精度 | <1.0%(主要是<0.7%) | |
比较测量是在FIW慕尼黑的原型机上进行的(请参阅报告编号:CE 1-1 / 99)。 | ||
尺寸(长x宽x高) | 63 x 63 x 88立方厘米 | |
块 | 约85公斤 | |
工作电压 | 230 V / 50赫兹 | |
输入 | 最大。450瓦 | |
防护等级/防护等级 | I / IP 20 | |
冷却单元 | 12个强制通风的高性能Peltier模块 |
