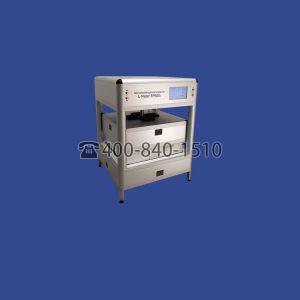

导热率计λ计EP500e
导热率计λ-MeterEP500 e是一种带保护的热板设备,用于对导热率,热阻或绝热材料,建筑材料和其他产品的k值和U值进行绝对值测量根据ISO 8302,EN 12667和ASTM C177的要求,具有测试机构要求的高测量精度和工厂生产控制要求的较短测量时间。
设备的结构和功能
下部和中间组件包含测量板。这些是同心地建立的。中心部件是40毫米厚的铝制主体,这些主体经过计算机优化以实现均匀的温度。使用空气冷却的高性能Peltier模块,可以根据设备版本和测量方式将这些板恒温至-15°C至65°C之间的任何温度,从而可以测量温度在-10°C至50°C范围内的平均样品温度的热导率可以测量5 K至15 K的板。与传统的常规设备相比,样品两侧的温度测量不是通过热电偶进行点状测量,而是在整个测量表面上进行积分,从而即使在样品不均匀的情况下也能确保较高的测量精度。
最便宜的样品尺寸是500 x 500mm²的板。设备的实际测量区域在样品的中间,并且根据设备的型号而有所不同(例如200 x 200mm²)。对于500 x 500mm²的样本,可以确定该测量区内材料的平均导热率。随后的外部材料不包括在测量结果中。但是,有必要建立能够确保测量区域内一维固定温度场的热条件。
上部组件包含整个电子设备,用于移动中间组件的电动升降缸以及用于确定样品厚度和接触压力的位移和压力测量装置以及显示和控制元件。要强调非常容易的处理。借助可以通过前板上的两个按钮进行操作的电动提升机构,可以将上测量板抬起至可以插入样品的程度。为了简化操作,设备在侧面打开。放低上测量板时,将蠕变速度切换到放置在样品上之前不久-由从上测量板的右上角突出的销钉的定位触发,或 与之相连的光栅-确保精确的厚度测量并防止损坏。当压力测量设备发出已达到预设测试压力的信号时,驱动器将自动停止。因此,厚度测量符合DIN 18164和DIN 18165标准,它们规定了样品的特定面积载荷(测试压力为0.05 … 2.5 kN /m²)以测量样品的厚度。
结构和功能测定板-热条件的样品中
在λ 10 -测量
在单板仪器的情况下,测量加热器必须在一侧通过对热板进行热屏蔽,以使所提供的能量完全流过待测样品。使用热导仪λ-MeterEP500 e使用极其灵敏的热流板,甚至可以检测到测量加热器和副加热板之间的最小热量流。B.用热电偶。还已经发现了一种特别有效和精确的技术解决方案,用于防止在测量表面和保护加热环之间产生交叉热量。保护性加热环通常不通过差温测量来控制,在间隙的两侧都带有几个热电偶,但是有100多个热电偶均匀地分布在测量表面的间隙上并结合在一起形成热电偶链。它们甚至可以检测到最小的横向热流,然后可以使用内部保护加热环进行校正。该保护加热环被另一个保护加热环包围,而另一个被冷却或回火环包围。这些环之间的热流使用热电偶链(热流传感器)记录。在定义的点测量绝对温度。导热系数测量设备λ-MeterEP500根据该数据,编程的测量方案,样品厚度和室温进行计算e样品中的温度场,并从中获得保护加热环和冷却或回火环的调节变量。
在本设备结构板装置EP500米λ ë根据ISO 8302,指向2.1.3。,图(防护热板装置)5-c是在λ 10从而冷却样品的边缘区域从两侧以测量该升高的端面温度(室温)不会扩散到样品内部。在为设备指定的测量温度和样品厚度范围内,将为测量和保护性加热区域的区域生成一维一维的固定温度场。为此不需要恒温的测量室!
附加的冷却环用作“水分收集器”。穿透的空气湿度和样品边缘区域中的任何水分都会在冷却环上反射,因此不会伪造测量结果。此外,减少了测量时间-与常规印版设备(带保护的热印版设备)相比,这是一个决定性的优势。
一个智能控制系统为每个测量任务确定最佳的过程参数,从而确保最少的测量时间。因此,热导仪λ-MeterEP500 e可以在任何工作区域使用,并且不需要恒温的测量环境。
技术指标
测量方式 | 在不同的测量温度下,每个样品自动连续进行多达三个单独的测量 | |
测量温度 | 在10至40°C的范围内自由选择 | |
可选地可扩展 | 高达-10到50°C | |
板温差 | 在5至15 K范围内自由选择。 | |
测量范围 | R = 0.250 … 14.0m²·K / W和λ= 1 … 250 mW / m·K | |
可选地扩展到 | R = 0.125 … 14.0m²·K / W和λ= 1 … 500 mW / m·K | |
可选的附加第二测量范围 | R = 0.025 … 0.250m²·K / W和λ= 0.25 … 2.0 W / m·K | |
样品厚度 | 10至120毫米 | |
可选地可扩展 | <10至200毫米 | |
样品尺寸 | 最佳:500 x 500mm²,最小:测量区域大小 | |
测量面 | 可选:250 x 250mm²,200 x 200mm²,150 x 150mm² | |
重现性 | <0.5%(主要是<0.2%) | |
测量精度 | <1.0%(大部分<0.7%) | |
比较测量是在FIW慕尼黑的原型机上进行的(请参阅报告编号:CE 1-1 / 99)。 | ||
尺寸(长x宽x高) | 63 x 63 x 88厘米³ | |
弥撒 | 约85公斤 | |
工作电压 | 230 V / 50赫兹 | |
耗电量 | 最高 450瓦 | |
防护等级/防护等级 | I / IP 20 | |
冷却单元 | 12个强制通风的高性能Peltier模块 |
