导热率计λ计EP500e
导热率计λ-MeterEP500 e是一种平板设备（带保护的热板设备），用于对导热率，热阻或绝热材料，建筑材料和其他产品的k值和U值进行绝对值测量符合ISO 8302，EN 12667和ASTM C177，具有测试机构要求的高测量精度和工厂生产控制要求的较短测量时间。
设备的结构和功能
它不是热流量测量设备，并且由于其原理，因此它比通常提供的这些设备更准确。它具有长期的稳定性，即使多年后也无需校准。
在测量板的设计中使用现代技术可以省去原本必不可少的测量室，从而确保在测量时易于操作。
λ-MeterEP500 e热导率仪不需要恒温的测量环境，只需要连接电源就可以在任何工作区域使用。它几乎不比PC大，并且几乎不产生热量。
智能控制系统为每个测量任务确定最佳的过程参数，从而保证最短的测量时间。

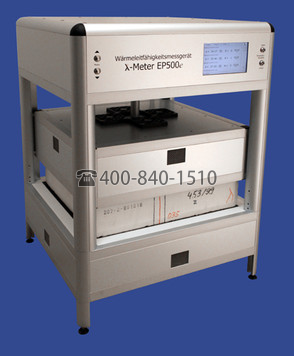

导热率计λ-MeterEP500 e是一款紧凑型台式设备。
下部和中间组件包含测量板。这些是同心地建立的。核心部件是40毫米厚的铝制主体，这些主体经过计算机优化以实现均匀的温度。使用空气冷却的高性能Peltier模块，可以根据设备版本和测量方式将这些板恒温至-15°C至65°C之间的任何温度，以便在-10°C至50°C范围内的平均样品温度下进行热导率测量，并具有温度差可以测量5 K至15 K的板。与常规的常规设备相比，样品两侧的温度测量不是通过热电偶进行选择的，而是在整个测量表面上进行积分，从而即使在样品不均匀的情况下也能确保较高的测量精度。
最便宜的样品尺寸是500 x 500mm²的板。设备的实际测量区域位于样品的中间，并且根据设备的型号（例如200 x 200mm²）而具有不同的大小。以500 x 500mm²的样本大小，可以确定位于该测量区域内的材料的平均导热率。相邻的外部材料不包括在测量结果中。但是，有必要建立能够确保测量区域内一维固定温度场的热条件。
上部组件包含整个电子设备，用于移动中间组件的电动升降缸以及用于确定样品厚度和接触压力的位移和压力测量装置以及显示和操作元件。要强调非常容易的处理。借助可以通过前板上的两个按钮进行操作的电动提升机构，可以将上测量板升高到可以插入样品的程度。为了简化操作，设备在侧面打开。放低上测量板时，将蠕变速度切换到放置在样品上之前不久-由从上测量板的右上方突出的销钉的定位触发，或 与之相连的光栅-确保精确的厚度测量并防止损坏。当压力测量设备发出已达到预设测试压力的信号时，驱动器将自动停止。因此，厚度测量符合DIN 18164和DIN 18165标准，它们规定了样品的特定面积载荷（测试压力为0.05 … 2.5 kN /m²）以测量样品的厚度。
热条件的样品中的-结构和功能的测量板的
一个λ期间10测量
在单板仪器的情况下，测量加热器必须在一侧通过对热板进行热屏蔽，以使所提供的能量完全流过待测样品。使用热导仪λ-MeterEP500 e使用极其灵敏的热流板，甚至可以检测到测量加热器和副加热板之间的最小热量流。B.用热电偶。还已经发现了一种特别有效和精确的技术解决方案，用于防止在测量表面和保护加热环之间产生交叉热量。通常不通过在缝隙两侧都带有几个热电偶的差动温度测量来控制保护加热环，但是将100多个热电偶均匀地分布在测量表面的缝隙上并组合在一起形成热电偶链。它们甚至可以检测到最小的横向热流，然后可以使用内部保护性加热环进行校正。该保护加热环被另一个保护加热环包围，而另一个被冷却或回火环包围。使用热电偶链（热流量传感器）记录这些环之间的热流量。在定义的点测量绝对温度。导热率测量设备λ-MeterEP500计算该数据，编程的测量方式，样品厚度和室温e样品中的温度场，并由此得出保护性加热环和冷却或回火环的调节变量。
测得的样品中的热条件是为了说明温度的两个基本表示（图2和图3）字段为λ 10点的测量120毫米厚的样品的用两种不同的，但根据ISO 8302，板装置。在传统构造的符合ISO 8302的点板设备2.1.3，图5-a（图2）中出现的温度场，与由当前的热导仪λ-MeterEP500 e产生的温度场并列（图3）。这对应于在图5-c中根据ISO 8302第2.1.3点的结构通过附加的加热环和附加的冷却环扩展时产生的结构。
可以看出，在一种布置中（见图2），只有当样品端面的温度大约等于平均样品温度时，才存在一维固定温度场。当布置 λ计EP500 e时（见图3），样品的两侧的加热和冷却表面都会产生一个温度场，该温度场在测量和保护加热区的区域内也是一维的，而与端面的温度（室温）无关并且是固定的。
在热导率测量装置λ-仪表EP500的本发明的装置设计ë根据ISO 8302（防护热板装置），点2.1.3，图5 – C，样品的边缘区域从而从两侧冷却在λ 10测量，以便升高的端面温度（室温）无法在样品内部扩散。在为设备指定的测量温度和样品厚度的范围内，将为测量和保护性加热区的区域生成一个精确的一维固定温度场。无需恒温室！
附加的冷却环用作“水分收集器”。穿透的空气湿度和样品边缘区域中的任何水分都会在冷却环中反射，因此不能伪造测量结果。这也减少了测量时间-与传统的印版设备（带保护的热印版设备）相比，这是一个决定性的优势。
智能控制系统为每个测量任务确定最佳的过程参数，从而保证最短的测量时间。这就是为什么λ-MeterEP500 e热导率仪可以在任何工作区域使用且不需要恒温的测量环境的原因。
技术指标
| 测量方式 | 在不同的测量温度下，每个样品自动连续进行多达三个单独的测量 | |
| 测量温度 | 可在10至40°C的范围内自由选择 | |
| 可选地可扩展 | 高达-10到50°C | |
| 板温差 | 在5至15 K范围内自由选择。 | |
| 测量范围 | R = 0.250 … 14.0m²·K / W和λ= 1 … 250 mW / m·K | |
| 可选地扩展到 | R = 0.125 … 14.0m²·K / W和λ= 1 … 500 mW / m·K | |
| 可选的附加第二测量范围 | R = 0.025 … 0.250m²·K / W和λ= 0.25 … 2.0 W / m·K | |
| 样品厚度 | 10至120毫米 | |
| 可选地可扩展 | <10至200毫米 | |
| 样品尺寸 | 最佳：500 x 500mm²，最小：测量区域大小 | |
| 测量面 | 可选：250 x 250mm²，200 x 200mm²，150 x 150mm² | |
| 重现性 | <0.5％（主要是<0.2％） | |
| 测量精度 | <1.0％（大部分<0.7％） | |
| 比较测量是在FIW慕尼黑的原型机上进行的（请参阅报告编号：CE 1-1 / 99）。 | ||
| 尺寸（长x宽x高） | 63 x 63 x 88立方厘米 | |
| 外型尺寸 | 约85公斤 | |
| 工作电压 | 230 V / 50赫兹 | |
| 能量消耗 | 最高 450瓦 | |
| 防护等级/防护等级 | I / IP 20 | |
| 冷却单元 | 12个强制通风的高性能Peltier模块 | |
