简介
COH24是偏振90°光学混合器，通过在信号和本地振荡器（LO）之间执行四个90°相位干涉，能够从单个偏振信号中提取相位和振幅。 COH24-X是新一代光学混合器，具有改进的性能（除此之外，更宽的工作波长范围和更好的双重均匀性）。COH28和COH28-X基于两个单偏振90°光学混合器，能够从任何偏振信号中提取相位、振幅和偏振信息。这些是被动和无热的产品。 COH24-X和COH28-X还具有相位可调性选项，以便根据所使用的波长完美地调整混合90°。此外，还有COH22的双偏振180°混合器。

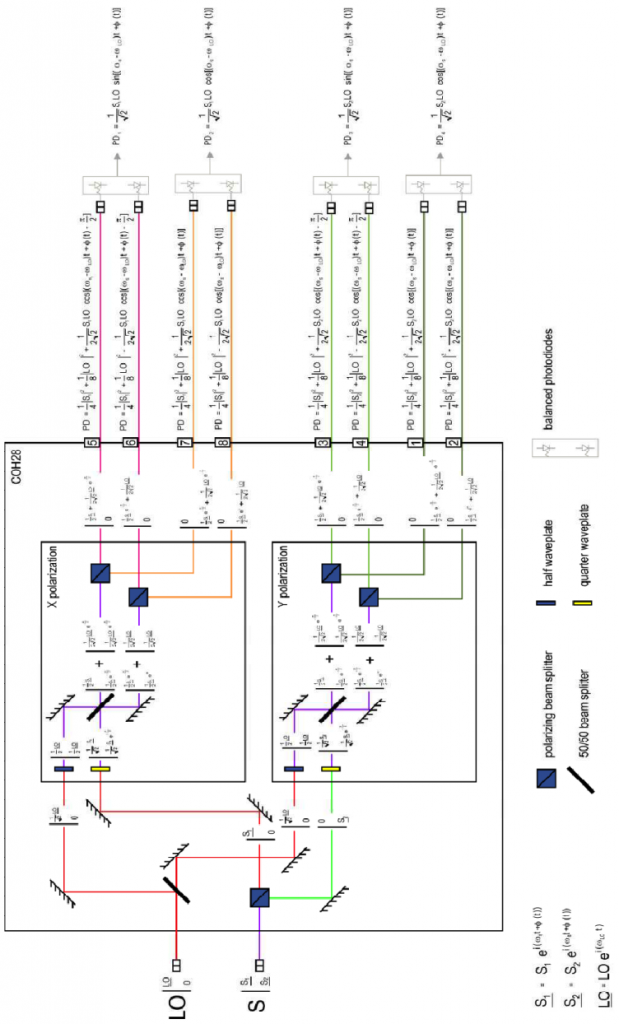

下图显示了四个90°相位是如何步进的。在光学混合器中完成干涉。
COH-X和COH双重均匀性

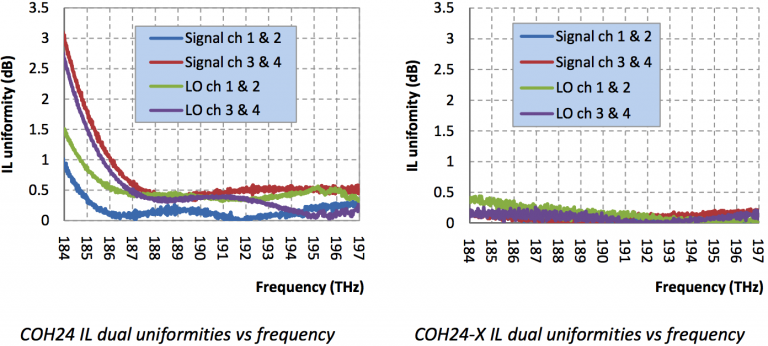

上图比较了标准光学混合器（COH）和新一代光学混合器（COH-X）的信号和本地振荡器（LO）的双重均匀性，即90°光学混合器的关键参数。可以清楚地看到新一代光学混合器（COH-X）在更广泛的范围内表现出更好的双重均匀性。
相位调整选项
混合动力器的90°相移略微取决于波长。例如，它在C波段上增加约2°至3°。这意味着如果在191THz时相移为88.5°，则在197THz时约为91.5°（对于某些典型测量，请参见以下信息）。
对于某些应用，无论您使用何种波长，都可以获得非常精确的90°相移。这就是新一代光学混合器（COH-X）具有的相位可调功能选项。通过该选项，可以在混合器上加载0V和4V之间的两个电压（V1和V2）。当第二个减小时，另一个会增加相移。因此，对于OWR中的任何波长，可以将相移精确地调整到等于90°。

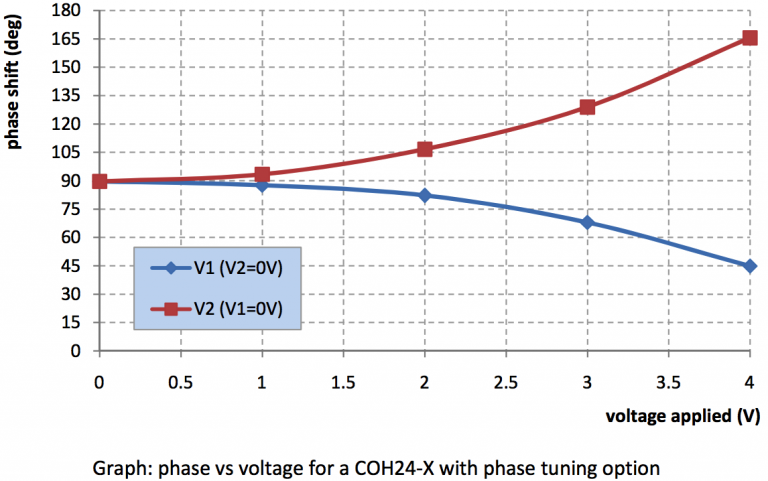

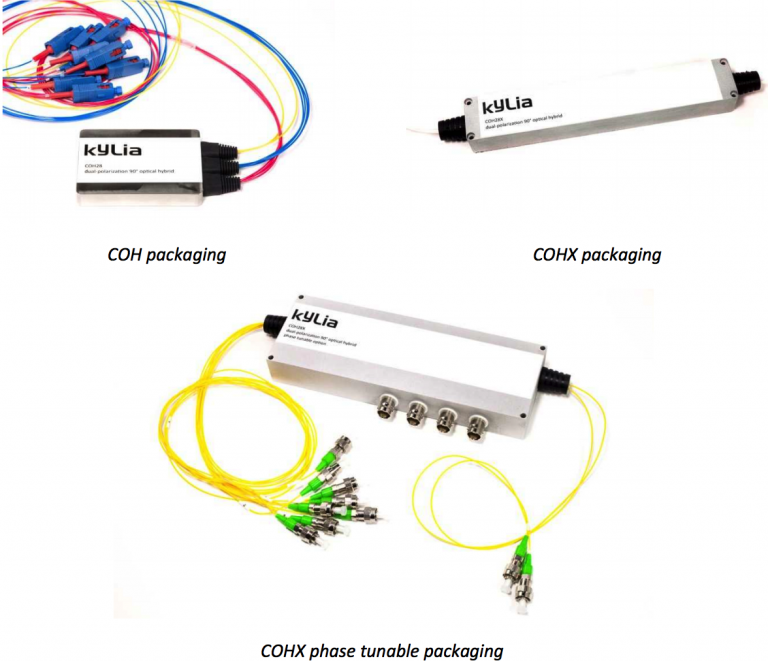

下面是COH24-X的封装，带有相位调整选项，以及COH24-X相移与电压的典型测量：
典型测量

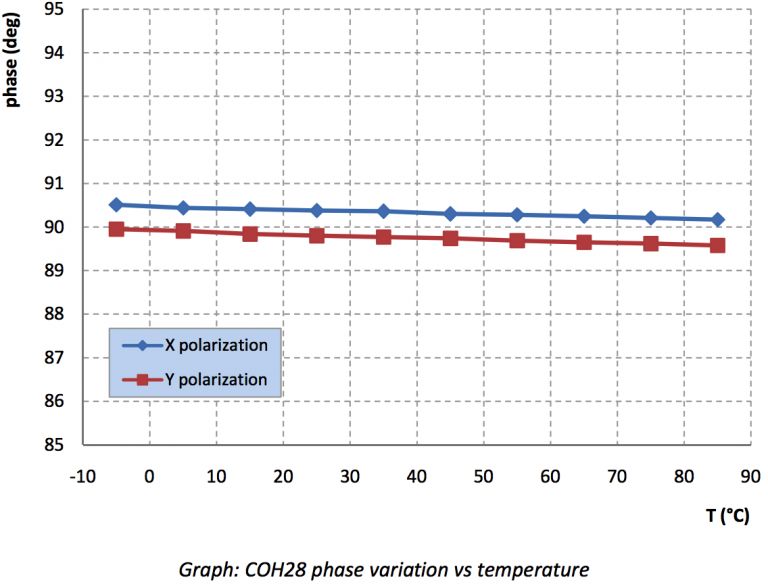

下图显示了90°相移的典型特性。在第一幅图中，可以看到相移随着温度的变化非常小（小于1°）。因此，混合器不需要任何温度控制来确保精确稳定的90°相移。在第二副图中，可以看出相移随着波长的变化很小（小于3°）。对于某些特定应用，需要具有非常精确的90°相移，新一代光学混合器（COH-X）上的相位可调功能选项将能够针对OWR的任何波长精确地调整相位。

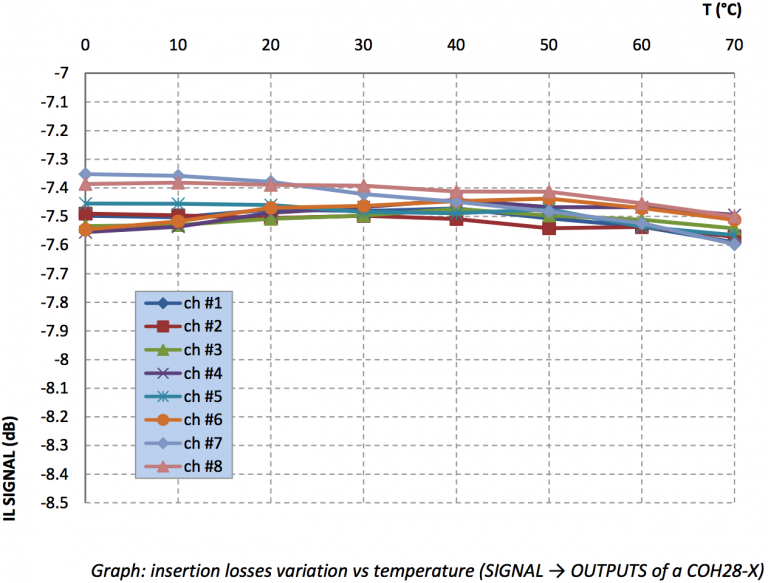

第三个图显示IL变化与温度的关系。可以看出，每个输出都没有完全相同的变化，但它们都保持很小的变化范围，并具有均匀性。
应用说明：全可调90°混合器
为了能够控制COH24-X或COH28-X的所有参数，推荐使用19英寸2U机架，可以调整参数：
– 相位
– 插入损耗均匀性
– 偏差

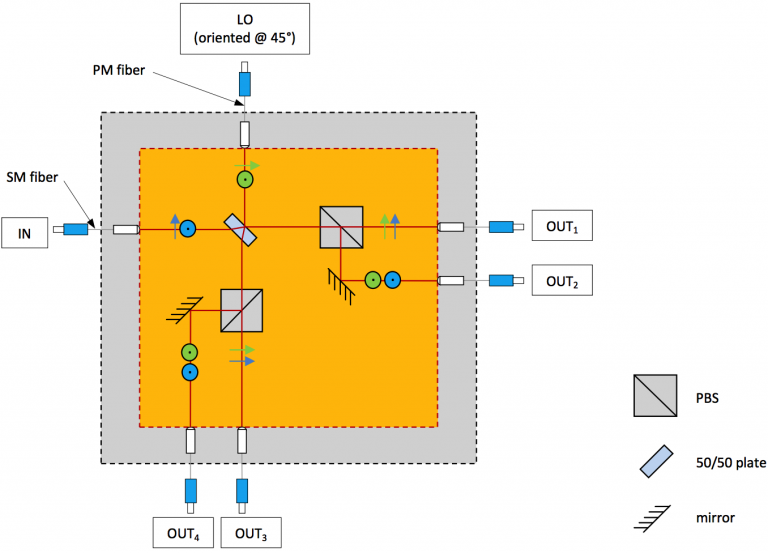

双偏振180°混合器
光纤类型和连接器
对于单偏振混合器（COH24和COH24-X），信号和本地振荡器都有PM光纤。输出有SM光纤。
对于双偏振混合器（COH22，COH28和COH28-X），本地振荡器有PM光纤，而信号有SM光纤。输出有SM光纤。
对于所有这些产品，输出可选配PM光纤，PER值为20dB。对于COH22，COH28和COH28-X，信号输入可以选择对齐PM光纤，使得慢轴和快轴被输入PBS分开。根据客户要求，光纤可以以不同的方式校准。
可以使用任何类型的连接器（FP / UPC，FC / APC，SC / PC，SC / APC，LC / PC，E2000 / PC，E2000 / APC）。所有的COH产品都提供1米长的光纤。可根据要求提供低至10厘米的其他光纤长度。
波长范围
新一代光学混合器（COH-X）可以配置工作在从可见光到红外的不同波长范围内。该器件可在几十纳米的波长范围内工作，其中心位于客户所需的波长范围内。 1300nm，1064nm和800nm的产品已经发布。
分配比
对于标准光学混合器（COH），在I上具有来自SIGNAL（或LO）的50％的光功率，在Q上具有50％的光功率。
这种分配比可以定制。例如，可以从SIGNAL（或LO）分配光功率，以便在I上具有10％，在Q上具有90％。SIGNAL和LO的分配比可以是不同的。
定制产品
由于自由空间技术，我们可以轻松定制大部分产品。
