产品概述

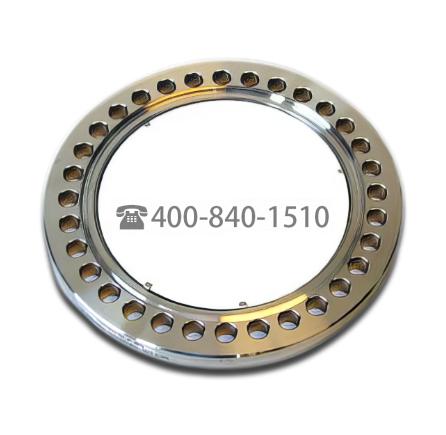

Kimball Physics RHEED 磷光屏是安装在薄法兰中的磷光屏组件，通常放置于观察窗法兰与真空端口 CF 法兰之间。
磷光屏采用高亮度磷光体（P-22，ZnS:Ag，蓝色）制造。值得注意的是，磷光体不含磷元素。
灵敏度特性
对电子敏感，受电子轰击时发射光子（发光）
起始响应能量：约 500 eV
阈值电流密度：500 eV 时约为 1×10⁻⁷ A/cm²
推荐最大输入功率密度：1 W/cm²
产品类型
Kimball Physics 提供两种类型的磷光屏：
1. 坚固型磷光屏（PHOS-RP22）
| 特性 | 说明 |
|---|---|
| 适用真空度 | 低至 10⁻⁸ Torr（该范围低端可能有轻微放气） |
| 基板材料 | 不锈钢 304 或玻璃 |
| 磷光体厚度 | 约 75 μm |
| 最高烘烤温度 | 200°C |
| 优点 | 易于操作，抗机械损伤能力强，适合实验真空系统 |
2. UHV 磷光屏（PHOS-UP22）
| 特性 | 说明 |
|---|---|
| 适用真空度 | 优于 1×10⁻⁸ Torr（无粘合剂，UHV 兼容） |
| 磷光体厚度 | 50 μm 至 70 μm |
| 最高烘烤温度 | 350°C |
| 优点 | UHV 环境兼容 |
| 注意事项 | 较脆弱，需小心操作，避免触碰涂层或机械冲击 |
UHV 磷光屏发货时附带不锈钢保护盖。
尺寸与安装选项
电子伏特（eV）平板安装
磷光屏直径：0.50 英寸、0.75 英寸、1.00 英寸、1.50 英寸
薄法兰安装（CF 法兰尺寸对应）
| CF 法兰尺寸 | 磷光屏直径 |
|---|---|
| 2.75 英寸 | 1.43 英寸 |
| 4.50 英寸 | 2.83 英寸 |
| 6.00 英寸 | 4.20 英寸 |
可选：8.00 英寸 CF 薄平板安装
核心规格总结
| 参数 | 坚固型 | UHV 型 |
|---|---|---|
| 材料 | P-22 蓝色磷光体（ZnS:Ag） | P-22 蓝色磷光体（ZnS:Ag） |
| 最大功率密度 | 1 W/cm² | 1 W/cm² |
| 最小响应能量 | 约 500 eV | 约 500 eV |
| 适用真空度 | 至 10⁻⁸ Torr | 优于 1×10⁻⁸ Torr |
| 磷光体厚度 | 约 75 μm | 50–70 μm |
| 最高烘烤温度 | 200°C | 350°C |
| 基板 | 不锈钢 304 或玻璃 | — |
| 特点 | 坚固、易操作 | 高真空兼容、脆弱 |
适用领域
功能与选件
磷光屏安装于玻璃基板上，采用 2.75 英寸、4.50 英寸和 6.00 英寸 CF 薄法兰封装：安装于观察窗与真空腔体 CF 法兰之间
高亮度磷光体（P-22，蓝色）
坚固型与超高真空兼容型磷光屏可选
最大输入功率密度：1 W/cm²
UHV 磷光屏可烘烤至 350°C
