Kimball Physics FC-86 水冷法拉第杯组件

产品概述

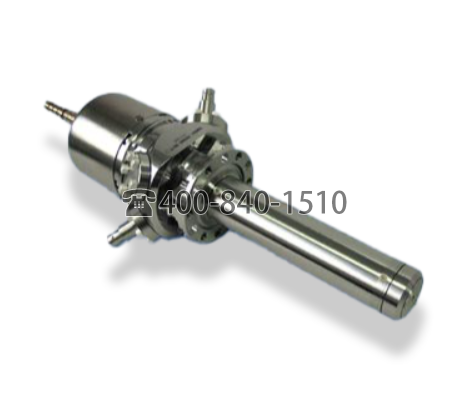

Kimball Physics FC-86 法拉第杯组件是一个完整的水冷、屏蔽式法拉第杯组件，安装在 2.75 英寸 CF 法兰多路连接器上，可直接连接至真空腔体。

该法拉第杯能够测量高达 1250 瓦束流功率的电子或离子束。需要注意的是，聚焦束流可能产生更高的局部功率密度。如有可能，应使高功率束流在进入入口孔径前适当发散。

磷光屏（可选）

可选磷光屏安装于限束孔径周围，可实现束斑的实时目视观察。磷光屏与限束孔径与地电气隔离，可根据需要由外部电源施加偏置电压。

• 标准限束孔径：直径 1 mm

• 其他孔径尺寸：可根据需求定制

烘烤温度限制

• 带磷光屏：最高烘烤温度 150°C

• 移除磷光屏后：最高烘烤温度 350°C

机械与安装

• 法拉第杯组件完全封装于接地屏蔽罩内

• 可选 2 度端口对准器：用于机械对准

重要安全警告

1. BNC 端接：运行期间 BNC 接口必须正确端接

2. 水冷电气隔离：必须使用提供的柔性 PVC 管实现水冷系统的电气隔离

3. 高压危险：注意高压安全

定制服务

如需针对特定应用定制系统，请联系 Kimball Physics 的技术专家。

核心规格总结
