产品概述

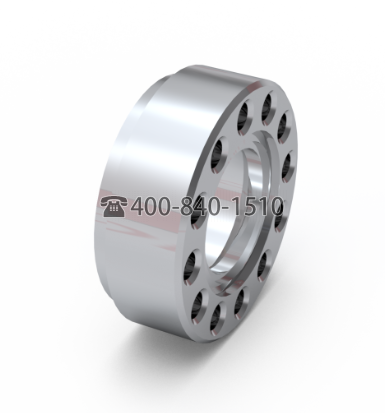

周边焊接法兰是一系列可焊接的法兰，包含 Conflat（CF）接口以及沿其内孔的 Grabber 凹槽内部安装系统（适用于以下所列尺寸）。最常见的应用是将它们焊接到球形真空腔体上以创建额外的端口。它们也可焊接到管、锥体、椭球体、平板和其他形状上。
通过将焊接唇边设置在法兰的外周边，可以在减小整体尺寸的同时显著改善系统内部的访问能力。每个 2.75 英寸或更大尺寸的 CF 法兰均配有一对或多对 Grabber 凹槽。
型号规格
| 型号 | 零件号 | Multi-CF 配件 | 常见应用 | 结构与材料 | CF 密封面 |
|---|---|---|---|---|---|
| MCF133-PWeldFlg | 53-630000 | 一个 1.33 英寸 CF | 可焊接到各种腔体 | 316L 不锈钢 | 1.33 英寸 |
| MCF275-PWeldFlg | 53-630800 | 一个 2.75 英寸 CF | 可焊接到各种腔体 | 316L 不锈钢 | 2.75 英寸 |
适用领域
中型和大型球形腔体，改善可及性并减小整体系统尺寸
为现有系统增加内部安装能力（Grabber 凹槽）
在给定 CF 尺寸下获得最大内部容积的腔体
功能与选件
超大/扩展锥形孔
易于焊接到球形腔体
相同整体尺寸下更大的内部容量
双密度螺栓孔
无需螺母间隙的螺纹孔
