Kimball Physics Grabber 凹槽与 Groove Grabber 内部安装系统

系统概述

Groove Grabber / Grabber 凹槽内部装置安装系统极大地增强了 Multi-CF™ 真空腔体及其他 Multi-CF™ 配件的功能性和用户灵活性。

我们称之为“Grabber 凹槽”的内部圆周通道，精确加工于直径在 2.75 英寸至 10.00 英寸之间的 CF（Conflat）端口孔径内壁。这些 Grabber 凹槽轮廓提供了机械特征，可使用我们配套的 Groove Grabber 安装夹具将各种仪器、设备、装置和概念原型（由 eV parts 制造）牢固地安装到腔体内部。

通常，每个孔径配有一对 Grabber 凹槽，某些组件中还提供额外凹槽以增加灵活性。由于圆周凹槽的轴向对称性，安装的装置可轻松定位在 CF 端口轴线周围的任意所需角度方向。

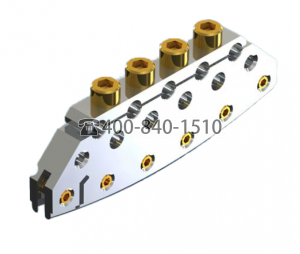

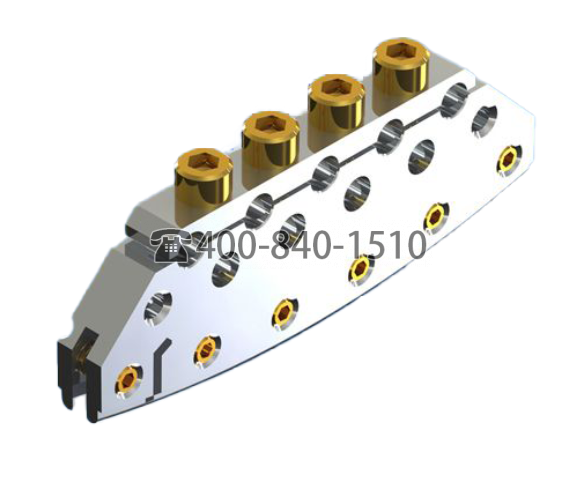

大多数 Groove Grabber 夹具采用 316L 不锈钢制造，通过拧紧易于触及的轴向固定螺钉即可膨胀锁定到 Grabber 凹槽中。

基本设计类型

包括以下六种基本设计：

1. 分体式轴向夹紧

2. 反向分体式轴向夹紧

3. 横向螺纹安装

4. 中心安装

5. 带空白安装的重型设计

6. 大负载轴向安装

本文档后续部分将提供每种设计的详细信息和可用组件。

与 eV Parts 原型系统的兼容性

大多数 Groove Grabber 夹具与我们的 eV Parts 原型系统兼容。该系统由众多组件组成（实心板和穿孔板、夹板组件、金属和陶瓷杆及管、各种支架和锁紧环等），可用于创建适配器以连接您的设备或装置，或用于快速创建和原型化新概念，避免自行设计和制造零件的延误和成本。

Grabber 凹槽的尺寸一致性

所有法兰直径的 Grabber 凹槽通常具有相同的横截面尺寸。

现有系统的改造方案

除了我们的 UHV Multi-CF™ 真空腔体外，Kimball Physics 还提供其他 UHV 配件，用于在现有系统中无集成安装凹槽时，对大多数 CF 兼容系统（端口尺寸从 2.75 英寸到 8.00 英寸）进行 Grabber 凹槽内部通道的改造。

安装法兰、薄法兰、紧密耦合器和法兰适配器是可用于将 Grabber 凹槽改造到现有系统中的配件示例。

安装与夹紧组件

Groove Grabber 安装和夹紧组件提供多种设计和尺寸，为使用 eV 零件系统安装和夹紧您的仪器或定制设计及制作的原型提供了多功能解决方案。

定制设计

如有任何疑问或需与工程师讨论定制设计及应用，请联系 Kimball Physics

适用领域

• 牢固安装电子枪、电子源、离子源、探测器、样品等

• 在平行和垂直于 CF 端口轴线的方向上进行便捷的内部安装

• 与 Kimball Physics eV Parts（安装板、杆、管及其他原型组件）兼容

功能与选件

• 重型轴向安装

• 横向螺纹安装

• 分体式轴向夹紧

• 与 eV Parts 兼容

• 不锈钢结构
