Duct Flow Meters for Air & Gas-空气和天然气管道流量计
用于管道气体的Rheotherm流量传感探头易于安装，可提供长期服务，几乎无需维护。输出可以是质量、标准体积或速度单位。危险场所的选项(本质安全/防爆)。
我们可以测量什么？
空气和大多数其他非冷凝气体，包括腐蚀性和爆炸性气体。不锈钢结构和活动部件的缺乏使它非常适合恶劣的工业环境。常见用途包括排气，烟道气和消化池气。
如何安装？

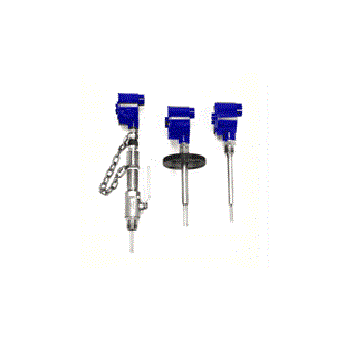

这些是插入探针流量传感器，安装在管道或管道壁上。典型的线路连接是1英寸NPT，但可以使用法兰，热龙头和卫生配件。探头可以安装在水平或垂直管道中。对于某些型号，电子设备是传感器必不可少的，而其他型号则具有单独的电子设备外壳，可安装，距离传感器不超过200英尺。
调节比是多少？
典型的校准范围是10：1（选项最高为200：1），在整个范围内都具有良好的精度。传感器不会因量程过大而损坏。
它们如何工作？
我们的插入式流量传感器的轴带有两个不锈钢流量传感头。一个烙铁头中有一个加热的RTD，另一个烙铁头是未加热的RTD。两个RTD之间的温差提供了主要流量信号。在高流速下，流量会散发更多的热量，从而导致差值降低。在低流速下，流量散发的热量较少，因此差值较高。除了金属探针，没有任何东西可以接触气体。
如果几乎没有直行可用怎么办？

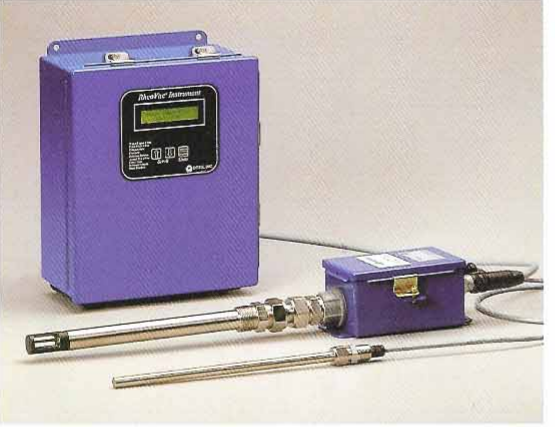

具有历史意义的 用于管道流量测量的Intek Rheotherm流量计配有革命性的传感器头，可消除其他传感器常见的离轴误差。该系统使用我们的标准气体流量探头设计（添加了Rheovec传感器头）来测量湍流管道中的真实质量流率。
 |
特征：
- 没有活动部件
- 先进的信号处理电子
- 现场可调
- 免维护
- 简易安装
- 湿润材料的选择
- 长期可靠性
|
规格书：
| |
标准 |
选件 |
| 服务 |
管道和管道气体 |
|
| 管道尺寸 |
1英寸及更大的管道 |
|
| 湿的表面 |
316不锈钢 |
哈氏合金C-276® ;
蒙乃尔® |
| 流速限制 |
25-25,000 SFPM
（0.127-127米/秒） |
咨询工厂 |
| 调整率 |
10：1 |
最高200：1 |
| 准确性 |
读数的+/- 1％ |
|
| 重复性 |
+/- 0.5％ |
|
| 最高 温度 |
175ºF（80ºC） |
最高260°C（500ºF） |
| 最高 压力 |
取决于配件 |
最高4,000 PSI |
| |
标准 |
选件 |
| 过程连接 |
1英寸MNPT |
–三叶草（卫生）；
– SS法兰；
–球阀/热龙头；
其他可用配件 |
| 产出 |
4 – 20 mA（流量）或带有流量，累加器和流体温度的连续脉冲 |
– 0 – 10或0 – 5 VDC；
–脉冲（5 VDC集电极开路）；
– HART（4-20 mA）；
– SPDT中继；
– 4至20 mA温度 |
| 外壳 |
集成 – NEMA 4X铸铝
遥控器 – NEMA 4 |
远程电子设备：
– 304不锈钢；
– NEMA 7防爆 |
| |
标准 |
选件 |
| 显示 |
|
2个X16背光LCD，可选择显示：
–质量/体积流量；
–温度；
–总累计流量 |
| 危险环境 |
|
集成电子设备：FM认证用于：
– I级，分区。1，B，C，D组；
– I类，1区，IIB + H2（美国）；
– II级，分区 1，E，F，G组；
– III级，分区 1
远程电子设备：
与上述相同，但使用ISB添加A组 |
| 输入功率 |
24 VDC±4V
（200 mA; 300 mA带显示选项） |
110/230伏交流电±10V |
气体的探头式传感器流量：
| 速度限制 |
|
英尺/分钟 |
米/秒 |
| 最大 |
25,000 |
127 |
| 最低要求 |
25 |
0.127 |
