IPS 单模光纤耦合激光二极管 I0808SB0050PA
Single Mode Fiber Coupled Butterfly Package
IPS Laser推出的波长稳定的单模光纤耦合激光二极管，具有高输出功率、极窄的光谱带宽，其输出光束为衍射受限型或多模型。
IPS 单模光纤耦合激光二极管特点
- 高功率单频输出（SLM）
- 窄谱线宽度（约100kHz）
- 稳定输出光谱（< 0.007纳米/°C）
- 高斯TEM00空间模式
- 环形化且准直的输出光束
- 集成ESD防护与热敏电阻
- 积分激光线滤光片
- 带激光线滤波器的SMSR为70分贝，不带该滤波器时则为40分贝。
- “Ultra-Track”线性跟踪光电二极管
IPS 单模光纤耦合激光二极管应用领域
该激光器封装专为 OEM系统集成 设计，适用于以下应用领域：
• 高分辨率拉曼光谱
- 共聚焦显微镜（Confocal Microscopy）
- 拉曼成像（Raman Imaging）
- 便携式拉曼（Portable Raman）
- 工艺拉曼（Process Raman）
• 直接二极管倍频
• 光纤激光器种子源
• 计量与干涉测量
• 遥感
IPS 单模光纤耦合激光二极管详细信息
这款激光器旨在替代价格昂贵的DFB、DBR、光纤激光器以及外腔激光器。它具有出色的波长稳定性，无论在时间变化、温度变化（0.007纳米/摄氏度）还是振动作用下都能保持稳定。其设计标准能够满足最严格的波长要求。该激光器采用14针蝴蝶式封装，工作波长范围为633纳米至2400纳米，可作为独立组件使用，也可集成在OEM模块中，或是作为具备用户可配置的温度和功率控制功能的完整集成模块使用。根据需求，其激光波长可以精确设定，并且重复制造时的精度可达到0.1纳米以内。该激光器的输出方式可以是光纤耦合型，也可以是开放式光束输出型。单模版本还支持PM慢轴或PM快轴光纤耦合方式。输出连接器则可以为裸光纤、FC/PC、FC/APC或SMA接口类型。这款激光器非常适合用于高分辨率拉曼光谱分析、共聚焦显微镜、直接二极管频率倍增、激光种子源生成、气体检测、计量以及遥感应用等领域。
IPS 单模光纤耦合激光二极管标准波长
633nm， 780nm， 830nm， 1053nm，
638nm， 783nm， 852nm， 1064nm，
660nm， 785nm ，976nm，
685nm， 808nm， 1030nm，
IPS 单模光纤耦合激光二极管货号及参数
| 波长 λ (nm) | 最小输出功率 (mW) | 基础型号（Base Part Number） | 最大电流 / 电压 |
|---|---|---|---|
| 633 nm | 25 mW | I0633SB0025P | 170 mA，3.3 V |
| 638 nm | 30 mW | I0638SB0030P | 170 mA，3.3 V |
| 660 nm | 30 mW | I0660SB0030P | 170 mA，3.3 V |
| 685 nm | 20 mW | I0685SB0020P | 170 mA，3.3 V |
| 780 nm | 50 mW | I0780SB0050P | 220 mA，2.3 V |
| 783 nm | 50 mW | I0783SB0050P | 220 mA，2.3 V |
| 785 nm | 50 mW | I0785SB0050P | 250 mA，2.3 V |
| 785 nm | 75 mW | I0785SB0075P | 400 mA，2.5 V |
| 808 nm | 100 mW | I0808SB0100P | 400 mA，2.5 V |
| 830 nm | 100 mW | I0830SB0100P | 250 mA，2.3 V |
| 852 nm | 100 mW | I0852SB0100P | 250 mA，2.3 V |
| 976 nm | 220 mW | I0976SB0220P | 650 mA，2.2 V |
| 976 nm | 450 mW | I0976SB0450P | 1000 mA，2.2 V |
| 1030 nm | 100 mW | I1030SB0100P | 500 mA，2.2 V |
| 1030 nm | 280 mW | I1030SB0280P | 1000 mA，2.2 V |
| 1053 nm | 120 mW | I1053SB0120P | 400 mA，2.2 V |
| 1053 nm | 300 mW | I1053SB0300P | 1000 mA，2.2 V |
| 1064.X nm | 120 mW | I1064.XSB0120P | 400 mA，2.2 V |
| 1064.X nm | 300 mW | I1064.XSB0300P | 1000 mA，2.2 V |
对于FC/APC连接器，应在部件编号中的“P”后面加上“A”。
*将部件编号中的“P”替换为表示快轴偏振方向的“PM”。
*将“X”替换为0、1、3、4，这些数值表示在真空状态下的波长。
*那些带有内部隔离器且功率大于250毫瓦的蝶形封装产品，会采用特殊的管状设计。
IPS 单模光纤耦合激光二极管光学参数
| 参数 | 规格 |
|---|---|
| 波长公差（Wavelength Tolerance） | ±0.5 nm |
| 光谱线宽（Spectral Linewidth, Δλ） | 典型值约 100 kHz |
| 波长稳定范围（Wavelength Stability Range） | 15°C – 45°C |
| 边模抑制比（SMSR, Side Mode Suppression Ratio） | 35 – 45 dB |
| 光纤选项（Fiber Options） | 单模光纤（Single-Mode）保偏光纤（Polarization Maintaining，Panda 型） |
| 偏振消光比（PER, Polarization Extinction Ratio） | >17 dB，典型值 20 dB |
| 偏振方向（Polarization Orientation） | 标准配置为 PM 慢轴（PM Slow Axis） |
| 输出功率稳定性（Output Power Stability） | 典型值 1% |
IPS 单模光纤耦合激光二极管电气引脚定义
| 引脚编号 | 功能说明 |
|---|---|
| 1 | 半导体制冷器正极 |
| 2 | 热敏电阻（25℃时阻值为10 kΩ） |
| 3 | 光电二极管阳极 |
| 4 | 光电二极管阴极 |
| 5 | 热敏电阻接口 |
| 6 – 8 | 不连接 |
| 9 | 激光二极管阴极（负极） |
| 10 | 激光二极管阳极（正极） |
| 11 | 激光二极管阴极（负极） |
| 12 | 不连接 |
| 13 | 外壳接地 |
| 14 | 半导体制冷器负极 |

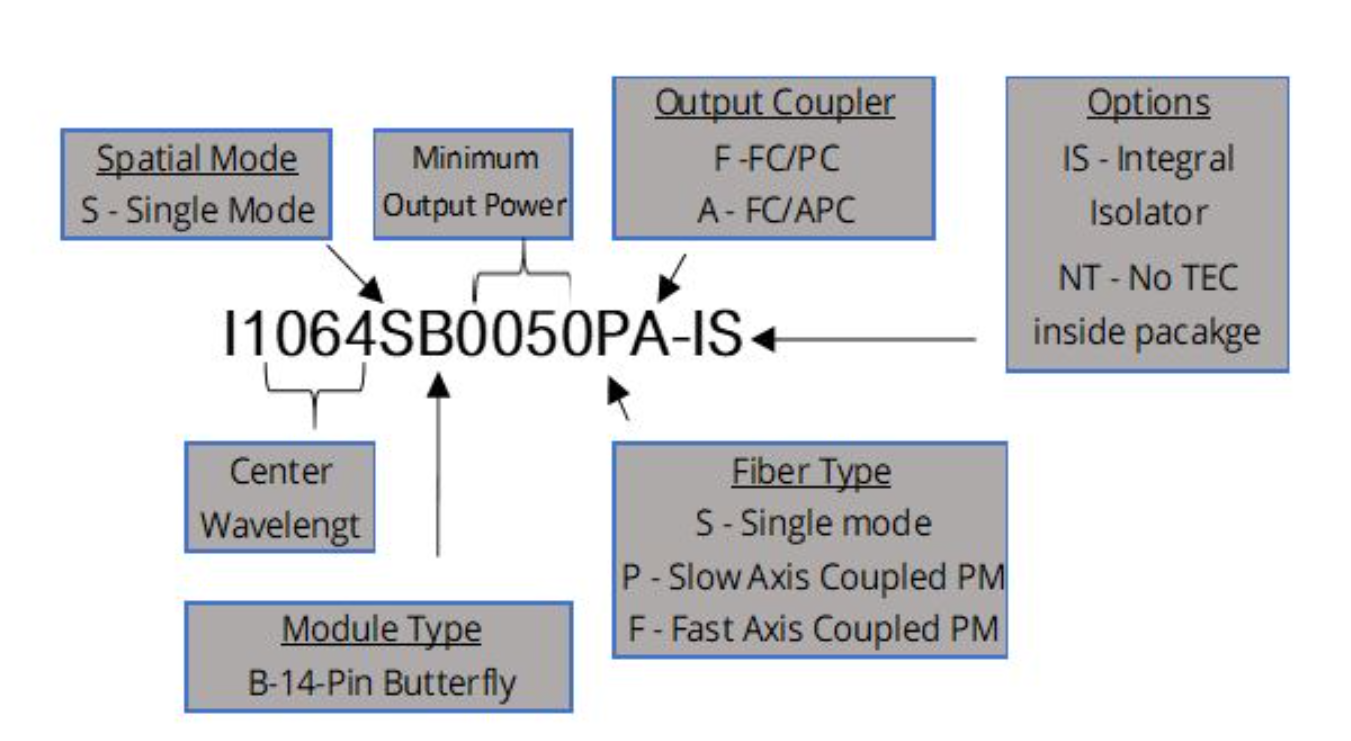

IPS 单模光纤耦合激光二极管选型指导
