Innolume Gain-chips GC增益芯片

增益芯片是构建可调谐二极管激光器或高稳定外腔二极管激光器的不可替代的增益介质。增益芯片类似于激光二极管芯片，不同之处在于它在一个或两个面上都有深的抗反射涂层，这显著增加或消除了自激光的阈值。

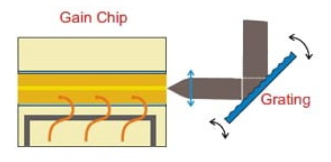

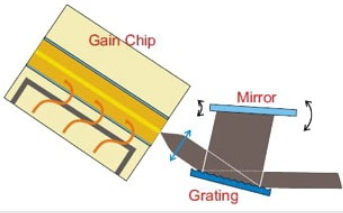

典型的外腔二极管激光器配置是Littrow腔和Littman/Metcalf腔。对于Littrow配置，衍射光栅以所需波长的光沿着入射光束衍射回来的方式安装。

通过旋转光栅来扫描波长。通常，腔内消色差透镜用于准直光栅的相对大面积上的扩展光束。零级衍射光束可用作输出激光光束。Innolume Gain芯片产品线细分为两大类：

单面光接入（A型和B型）

两侧光接入（C型和D型）

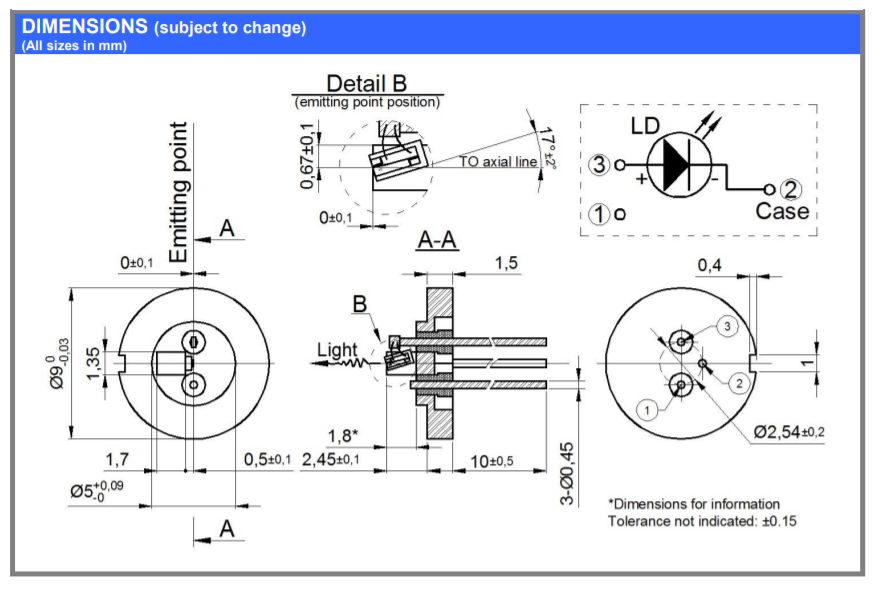

在输出功率从外部腔向外耦合的方案中，单侧光接入增益芯片是操作的理想组件。通常，它们以TO罐包装提供。

两侧光接入增益芯片可以用于允许直接从增益芯片Facet输出功率以减少光损耗的方案，或者用于放大的光学方案。

A型增益芯片具有垂直于刻面的直条纹，具有高反射（HR）和深抗反射（AR）涂层。这是构建外腔二极管激光器的最具成本效益的解决方案。A型GC具有对称的光束远场，使用高NA非球面透镜提供到外腔和背面的有效耦合。和其他类型相比，这种类型的增益芯片具有相对较低的增益谱波纹抑制。这是由于AR涂覆的小面的反射在0.1%的水平上，并且可以通过仅使用弯曲的条纹到小面设计来进一步降低。

B型GC在正常侧具有带HR的弯曲条纹，在倾斜侧具有深AR涂层。弯曲的条纹与深AR涂层一起提供了极低的反射（＜10E-5），从而抑制了自激光并使增益波纹最小化。弯曲条纹的缺点是输出光束的失真，这阻碍了准直并降低了反向耦合的效率。必须使用高NA光学器件。

C型GC在倾斜侧有弯曲的条纹和深AR涂层，在正常侧有几个百分比的反射。波长选择反馈必须放置在倾斜侧（具有与B型相同的优点和缺点），而输出功率从正常侧输出。这种设计允许高输出功率和相对良好的输出光束。具有正常条纹的面的反射必须根据系统的配置和所需的输出功率单独设计。

D型GC有一个倾斜的条纹，两侧都有深AR，通常用于需要内置放大单元的高级光学方案。创新的刻面涂层技术，包括刻面钝化，满足高可靠性要求。ISO9001:2008标准的生产是基于精心的设计、制造和广泛的测试。每个设备都经过单独测试，并附带一组指定的测试数据。
