液相增粘熔体直纺涤纶工业丝技术

一、技术名称:液相增粘熔体直纺涤纶工业丝技术

二、技术所属领域及适用范围:纺织行业 涤纶工业丝生产企业

三、与该技术相关的能耗及碳排放现状

与民用丝相比,涤纶工业丝要求聚酯纤维断裂强度大、模量高、尺寸稳定性好,因此需要制备高粘聚酯熔体,然后进行纺丝拉伸。目前,涤纶工业丝生产技术普遍采用的是基于“基础聚合—冷却切粒—氮气输送—固相增粘—螺杆熔融—纺丝”的切片纺丝工艺。液相增粘熔体直纺涤纶工业丝技术实现了由基础聚合工艺直接到增粘工艺,减少了中间环节,极大的降低了从聚酯纤维聚合到纺丝过程的能耗。

四、技术内容

1.技术原理

该技术在获得低粘聚酯熔体后,将低粘聚酯熔体直接输送至液相增粘釜,在液体状态下通过管式降膜并脱除小分子继续进行缩聚反应(温度280℃左右,时间45-90min),获得高粘聚酯熔体后进行纺丝拉伸,实现连续纺丝过程。与传统间接纺丝相比,该技术省去了切片纺工艺中熔体冷却切粒-输送-挤压熔融等过程的方案升级成,大幅降低了工业丝生产能耗。同时,突破切片纺螺杆容量的限制,可实现单纺位产能提升50%以上。

2.关键技术

(1)垂直管外降膜的聚酯立式液相缩聚工艺技术;

(2)年产20万t液相增黏熔体直纺涤纶工业丝成套装备制造技术;

(3)大容量、柔性化、重旦多头纺丝技术。

3.工艺流程

液相增粘熔体直纺涤纶工业丝技术工艺流程见图 1。

五、主要技术指标

1. 单纺位最大总纤度:24000D;

2. 单位产品能耗:255.35kgce/t;

3. 增粘后高粘聚酯熔体:特性粘度 IV 1.0dl/g 左右,端羧基含量26mol/t 左右;

4. 直纺涤纶工业丝物性指标:纤度范围 100-12000D,高强型断裂强度≥8.0cN/dtex;低缩型断裂强度:7.2cN/dtex 左右。

六、技术鉴定、获奖情况及应用现状

该技术获得 8 项国家发明专利和 5 项实用新型专利;于 2010 年通过中国纺织工业协会组织的科技成果鉴定,2012 年获得纺织工业协会科技进步一等奖,2014 年获得浙江省技术发明奖一等奖和 2014 年度桑麻奖一等奖。自 2011 年 7月全球首条 20 万 t 级液相增粘熔体直纺涤纶工业丝生产线投产至今,熔体直纺产能达到已达 50 万 t,约占全球涤纶工业丝产能的 30%。

七、典型应用案例

典型用户:浙江古纤道新材料股份有限公司、浙江绿色纤维有限公司

典型案例 1

案例名称:年产 20 万 t 液相增粘熔体直纺涤纶工业丝

技术提供单位:浙江古纤道新材料股份有限公司

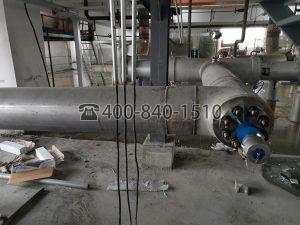

在线粘度计传感器

在线粘度二次表

技术提供单位:浙江古纤道新材料股份有限公司

建设规模:年产 20 万 t 涤纶工业丝。建设条件:具备 PET 聚酯聚合装置。主要建设内容:年产 20 万 t 工业丝生产线。主要设备:五釜聚合装置、液相增粘釜、纺丝卷绕设备、酯化废水处理系统、酯化余热利用系统。项目总投资额为12 亿元(与同等规模固相增粘工艺相比投资略低),建设期为 2 年,年节能量约为3.14 万 tce,年碳减排量约 8.29 万 tCO2 。年经济效益 20 亿元以上,其中节能产生的经济效益约为 2000 万元。

典型案例 2

案例名称:年产 50 万 t 聚酯配套 30 万 t 液相增粘熔体直纺涤纶工业丝生产线

技术提供单位:浙江古纤道新材料股份有限公司

建设规模:年产 50 万 t 聚酯,其中液相增粘熔体直纺部分 30 万 t。建设条件:具备 PET 聚酯聚合装置。主要建设内容:年产 50 万 t 聚酯配套 30 万 t 液相增粘涤纶工业丝生产线。主要设备:4 釜聚合装置、12 个液相增粘釜、114 个纺位。项目总投资额为 15 亿元,项目建设期间为 2 年,年节能量约 3.74 万 tce,年碳减排量约 9.87 万 tCO2 。年经济效益 30 亿元,其中节能产生的经济效益约为3000 万元。

八、推广前景及节能减排潜力

目前,该技术的推广比例为 30%,预计未来 5 年推广比例将达到 45%,可形成的年节能能力约 10 万 tce,年碳减排能力 26 万 tCO2 。

英国海默生在线粘度计技术参数:

技术参数:
精 度:± 1 %(读数)
重 复 性:± 0.3 %
量 程: 0-1000,000,000cP
温度范围(集成温度传感器):–40°C ~ 450°C
压力范围:70Mpa.
过程连接:法兰、螺纹、卫生卡箍可选
探头长度:234mm(可定制长度)
重 量:4 kg
材 质:316 ss/L(其它材质可选)
防护等级:IP67
变送器
防护等级:IP65
电 源:24V DC @ 100mA
模拟输出:3路4-20mA,黏度, 修正黏度,温度
数字输出:RS485 Modbus总线
温度补偿:支持 压力补偿:支持 报 警:2路电压触点输出
