HOmatic 夹管阀
适用于工业自动化
描述
HOmatic夹管阀是一种应用于工业自动化的压力控制的切断装置。 通过改变控制压力的方法，例如使用比例压力控制器，它们也可以用作为测量阀或调节阀。
HOmatic 夹管阀是用最新的技术设计的，符合压力设备指令97/23/EC的规定(TÜV 证书). 它们设计坚固且简单，部件少，以此来保证很好的操作可靠性，并且还具有长久的使用寿命。它们被设计成管道夹管阀。由具有集成控制空间的壳体和同轴安装的圆柱套筒组成。
因为这种阀的类型是不需要庞大的控制和驱动结构的，这种紧凑的设计就意味着他们可以被应用到各种工作环境，甚至于也可被应用到那种最难以接近的空间环境。
操作方法
在阀壳中的高弹性套筒被所谓的控制空间所包围。如果压缩空气被施加到这个空间，最初的圆形套筒会扭曲，变成椭圆形，然后平放在预设位置。只要控制压力不变，夹管阀就是关闭的。
如果控制空间被排气，套筒通过自身的复位力打开，并在介质压力的帮助下返回到圆形的全截面。
本着控制压力约为比流体压力高2.5bar的特征, HOmatic 夹管阀能密封气体，液体，糊状或粉状流体。高弹性套筒能包围任何固体。 如果流体介质主要由粗颗粒组成，则不能保证气密密封。
应用
HOmatic夹管阀非常适用于许多场合。 因为有多种套筒品质，它们可以用来控制几乎所有的媒界。 主要应用领域有:
气力输送
用于各类散装货物
食品行业
用于巧克力、榛子、浆料等
塑料工业
用于颗粒、粉体等
化学工业
用于油漆、化肥等
环境工程
用于排出物、灰尘、烟灰等
水处理/污水处理厂
用于废水、牛奶中的石灰、污泥等
装置建设/染料、浆料、研磨水等的计量和称重系统
工厂工程/涂料粉尘工厂
用于粉末、清漆等
建筑行业/水泥行业业
用于水泥、沙子、砾石、石膏等
大批量运输
用于水泥、面粉、饲料等
火车,酒店
用于废水、厕所系统等
用于散装货物的筒仓
超载安全装置、分配、拆除等
采矿/采石及粘土工业矿石、煤炭等
安装
HOmatic夹管阀有两种不同的标准版本:G型和F型。
G 型阀门具有内部螺纹连接。接头尺寸从G ¼” 到G 3″ 。螺纹连接的阀门比法兰连接的阀门需要更少的安装空间。
F 型 阀门有DIN PN 10/16法兰。 规格从DN32到DN150。 对于大的管道截面，首选法兰阀门。 可以快速安装和拆卸。
独特的优点
HOmatic 夹管阀具有以下独特的优点:
创新， 节省空间，设计现代
– 节省能源高达40%
– 套筒上的机械负荷低
– 更长的使用寿命
标准轻型外壳由铝和/或POM塑料制成 特殊系列采用不锈钢外壳
按照DN额定宽度的一般全流量截面直线型的阀门通道，没有阻塞或备份点
– 无余隙容积
– 无堵塞
– 可忽略的压力和摩擦损失
与介质接触的部分由POM塑料和不锈钢制成，套筒除外， 从额定尺寸DN50开始，只有
弹性体仍在介质中流动
– 阻力问题减少到一个点
最佳性价比
所有这些HOmatic夹管阀的优点有利于投资和将运行成本降至最低
维护
HOmatic 夹管阀无需维护，即使在很长时间停滞不用的情况下，它品质的可靠性仍能得到保证。然而，由于机械应力，磨损，老化等会使套筒自然磨损。 有缺陷的夹管阀不能关闭。
HOmatic夹管阀的设计使得作为易损件的套筒可以快速、简单地更换，而且不需要特殊工具。 根据客户要求，我们工厂可以在很短的时间内进行修理。
安装运行条件(标准)
操作压力: 最大4 bar (中等压力)
控制压力: 有效操作压力+约2.5 bar(关闭压力)。 如果控制或关闭压力过高，将损害套筒的使用寿命。 压力不能大于要求的工作压力2 ~ 2.5 bar。
压差: 控制压力减去操作压力，最大 2 – 2.5 bar, 取决于额定尺寸和套筒质量。
控制介质: 压缩空气、中性气体、水(或油)。
切换时间: 取决于启动(根据请求的指导值)。
温度范围: 每一种套筒品质都有其特定的温度范围（见第8页）。允许环境温度从 – 20 °C to + 50 °C。
安装位置: 任意，与散装货物最好垂直。 如果水平安装，将控制接头对准上方 。
功能: HOmatic夹管阀为压力控制阀。如果没有压力，他们是打开的！如果施加压力，阀门就会关闭。
关闭特点: Homatic 夹管阀密封气体，液体，糊状和粉状介质。 高弹性套筒包围任何固体。 如果流体介质主要由粗颗粒组成，则气密密封不能得到保证。
阀门失效: 有瑕疵的阀门不能正常关闭。 在计划安装或使用夹管阀时，必须考虑到这一事实。
维护: HOmatic夹管阀无需维护。
启动: 建议在控制接头处直接安装速动式通风阀。 这将使夹管阀能够快速开启，且不受先导阀的通径和距离的影响
如果夹管阀在负压大于0.1 bar的吸入管中使用时，控制侧应产生压力补偿。 这是通过将真空泵连接到先导阀的通气口来完成的。
服务: 如同我们说明书提到的，HOmatic夹管阀的套筒可以更换，无需特殊工具，只需要用到HO-Matic的原始备件即可。
安装和操作使用条件，在前区 ex-zones 0, 1,
2, 20, 21, 22 ，根据 ATEX指
令 94/9/EC
预期用途:
夹管阀的设计和生产使其没有潜在的点火源。 所使用的材料使得其可能的静电荷被转移。 夹管阀的接地可以通过夹管阀安装的管线来保证，也可以在组装过程中通过阀壳/法兰上的一个螺钉来保证。
由于没有点火源，夹管阀可以按照ATEX94 / 9 / EC指令，插入前区ex-zones
0、1、2、20、21、22。
如果夹管阀使用位于上述ex-zones的电气控制元件进行操作，则必须确保这些元件符合ATEX指令94 / 9 / EC的要求。
其他安装和操作条件符合标准条件(见第6
页)。
服务: 根据我们的说明，HOmatic夹管阀可以更换，无需特殊工具。
材料的选择、各部件与地面的电气连接，以此来保证无火源存在。
在使用时，只需要HO-Matic原始备件即可。
维修工作结束后，确保各部件和地面的电气连接正常。
套筒
用料织物增强，高度灵活，高复位力，有如下品质：
NR: 天然橡胶，黑色，最高温可达+ 80 °C
NRL: 天然橡胶，食品品质，黑色 ， 最高温可达+ 70 °C
NRLH: 天然橡胶，食品品质，白色，最高温可达+ 70 °C
NBR: 丁腈橡胶，食品品质，白色，最高温可达 + 80 °C
EPDM: 乙丙橡胶，食品品质，黑色
QSV型最高温可达+ 80 °C, 其他型最高温可达 +100 °C
FPM: 氟橡胶，黑色
QSV型最高温可达+80°C,其他型最高温可达+100 °C
CR: 氯丁二烯，黑色
最高温可达+ 80 °C
CSM: 氯磺基聚乙烯，黑色最高温可达 + 80 °C
Electrical 电子导电特性: 根据要求
启动
可作为单个组件或作为一个紧凑的单元直接安装在夹管阀上
HOmatic QSV夹管阀41系列的安装说明
设计原理：
带法兰连接的QSV夹管阀的结构是基于«开放式设计»，即如果没有相应的安装法兰，阀门就不能运行。 控制空间没有关闭，因此夹管阀在安装两个法兰之后才能操作。
密封原理 ：
QSV夹管阀每侧有两个密封点:一方面是o型圈密封，另一方面是套筒密封面。
这两个位置用合适的安装法兰，阀门控制空间和安装线都密封在外面!
为确保QSV夹管阀功能完美是实现，在选择安装法兰时请注意以下事项：
条件：
使用的法兰密封面必须干净，无压痕，是平整的。

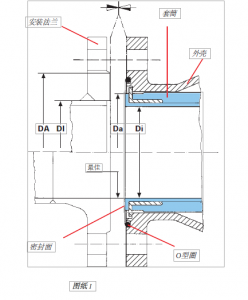

• 密封面必须完全覆盖，上面提到的QSV夹管阀的2个密封点或者至少部分在套筒上面，见图纸1和尺寸表。
• 法兰必须齐平安装。
可供选择的

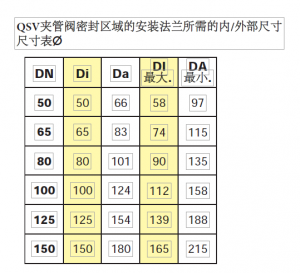

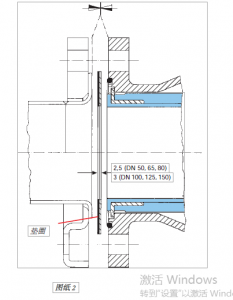

对于不符合上述标准的法兰，我们可以提供一种特殊的密封垫圈。 但是，请注意，QSV夹管阀的安装长度是通过两个垫圈的厚度来延长的，见图纸2。
