SHR系列代表了独立的高精度高压实验室SMU——源测量单元——配备了最新的高压发电技术和iCS控制系统。
SHR最多提供四个高压通道，每个通道具有独立的电压和电流控制以及可逆极性。
全新开发的柔性6kV通道提供了最大的多功能性。有三种电子可切换高压发电模式，可提供4mA至2kV电压、3mA至4kV电压或2mA至6kV电压。或者，SHR可以配备成本高效的2kV/6mA固定通道。
高品质的4.3英寸TFT可显示详细信息，并可通过电容触摸进行控制。精确的滚轮和按钮还可提供所有综合功能，如日志记录、图形显示和客户专用插件。
优势

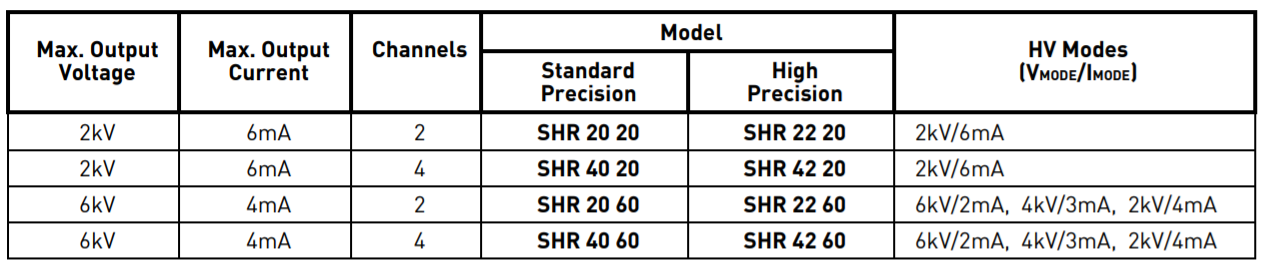

2/4通道，2kV/6kV版本
电子可切换极性
具有电子可切换模式的6kV通道：
高达2kV/4mA、4kV/3mA或6kV/2mA
高精度/极低纹波和噪音
以太网/USB接口，集成了ARM Linux服务器硬件上的iCS
4.3“TFT电容式触摸多模显示器
日志记录、图表显示、脚本控制
德国制造
规格
极性：可电子切换
纹波和噪声：
＜10mV（标准精度）
<3mV（高精度）
温度系数：
50ppm/°C（标准精度）
30ppm/°C（高精度）
10ppm/°C（高精度，选项TC）
分辨率电压设置：2*10-6*VNOM
分辨率电流设置：2*10-6*INOM
分辨率电压测量：2*10-6*VNOM（标准精度）
1*10-6*VNOM（高精度）
分辨率电流测量：
全量程：
2*10-6*INOM（标准精度）
1*10-6*INOM（高精度）
第二范围：
50pA[IUT<20μA]（高精度）
精度电压测量：±（0.01%*VOUT+0.02%*VNOM）（标准精度）
±（0.01%*VOUT+0.01%*VNOM）（高精度）
电流测量精度：全量程：
±（0.01%*IOUT+0.02%*INOM）（标准精度）
±（0.01%*IOUT+0.01%*INOM）（高精度）
第二范围：
±（0.01%*IOUT+4nA）（高精度）
电压变化率：1*10-6*VMODE/s至0.2*VMODE/s
电源电压：100-240VAC/50-60Hz
保护：禁止、安全回路、短路、过载、硬件V/I限制
接口：以太网
USB（A）2.0（主机：WiFi、日志记录、网络摄像头）
USB（B）（遥控器）
高压连接器：SHV
案例：桌面案例
