HM36系列是一系列超紧凑型高性能高压直流到直流转换器,具有24V电源电压和3W输出功率。
这些转换器专为PMT应用而设计,同样适用于需要低纹波、低噪声和高稳定性的其他应用。它们封装在金属封装中,提供6面屏蔽
这些紧凑型转换器非常适合需要小封装高功率、高性能、低成本和易用性的应用。

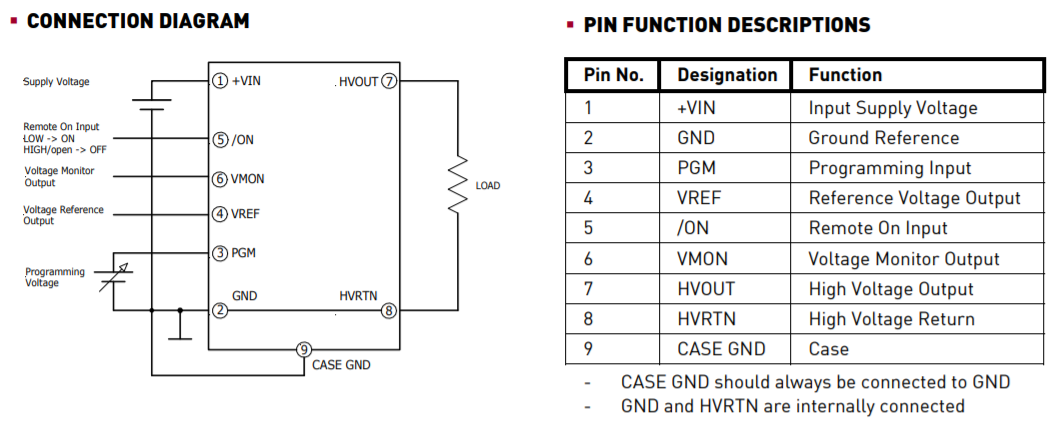

这些设备可用于24VDC输入电压。输出电压可通过模拟电压编程,例如DAC的输出或通过本地连接到转换器的参考电压输出(VREF)的电位计。输出电压与编程电压成正比。它具有极好的线性。
输出可以通过TTL电平信号的/ON输入启用,也可以通过外部触点(内部上拉)启用。提供电压监视器输出。
负载调节非常好,输出电压与输入电源电压无关。输出不是孤立的。高压回路内部接地(GND)。

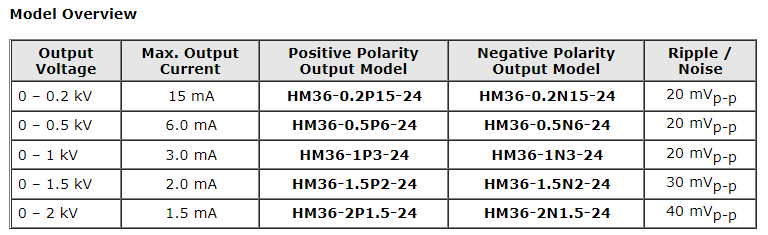

额定输出电压下的输出额定功率为3W。
特点
高压电源HM36
超紧凑封装,可安装PCB
极低纹波,高稳定性
6面金属屏蔽
模拟可编程
远程开启,电压监测器
高性能、低成本
德国制造
应用
PMT/MCP供应
APD/光电探测器偏置
辐射探测器、传感器电源
质谱法
规格
输入电源电压(+VIN):+24VDC±10%
输入电源电流:190mA典型值@额定负载*1/25mA标准@空载*2
编程输入(PGM):
0至+5.0V
导致0到满额定输出;输入阻抗:>30kΩ。
输出电压可以从0调整到100%。
完整的规格将保持在10%至100%的输出电压范围内。
输出电压公差:<±0.5%(实际VOUT与额定VOUT,VPGM=5.00V)*1
负载调节:<0.005%(10%负载至额定负载)*2
线路调节:<0.001%(±1V输入电压变化)*1
温度系数:25ppm/K标准。(VOUT与VPGM)*1
参考电压(VREF):5.00V±1%,最大2mA,25ppm/K标准。
电压监测器(VMON):0至5.00V±0.5%,输出阻抗:10kΩ
/ON输入:ON:0V–0.8V;IENABLE=0.1A关闭:2.4V–5V或打开内部上拉:47kΩ
保护:电弧、过载和连续输出短路;每秒最多一弧
温度范围:工作温度:-20°C至+55°C
储存:-25°C至+85°C
尺寸(长x宽x高):40.6 x 25.4 x 13.3mm³
重量:约40克
