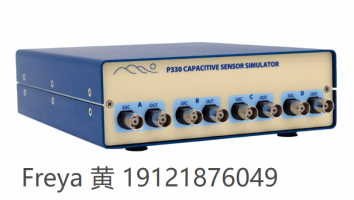

P330型号
4通道电容式液位传感器模拟器
概览
特点：
- 四个独立的、相互隔离的模拟电容式燃油/机油/液体液位传感器仿真通道
- 每通道3种三线式电容量程，以及3种电阻/电导量程
- 每个范围内均为单调且无故障的设定值
- 16位电容与电导分辨率
- 模拟传感器电缆的开路/短路故障
- 测量并报告激励幅度与频率
- 包含BIST内置自检功能以及状态/激励指示灯
- 以太网和USB接口
- 内部LOCK开关可被设置为禁止对非易失性存储器的写入操作。
描述：
P330是一款4通道的台式/机架式模拟器，用于模拟电容式燃油或油液液位传感器。每个独立的通道都能够模拟同轴式液位传感器的电阻性和传导性特性。其数值以16位精度进行电子模拟，且在各个阻抗范围内均可实现无故障、单调变化的参数设置。该设备的接口为USB和以太网。P330能够实时检测并显示激励电压和频率，还能模拟传感器故障情况；同时配有LED指示灯以及BIST功能。
规格参数
| 功能 | 4通道3线式电容式液位传感器模拟器 |
| 频道 | A、B、C、D：电容与电阻，相互独立，彼此隔离。 |
| 频率范围 | 频率范围为1 KHz至50 KHz，具有规定的精度；实际可用频率范围为250 Hz至250 KHz。 |
| 激励输入 | 最大峰峰值电压为44伏，波形为正弦波或三角波，采用交流耦合方式，输入阻抗为100千欧。 |
| 电容范围 | 5-50皮法，10-500皮法，100-5000皮法 |
| 电阻范围 | 5K-100K，50K-1M，500K-10M 在精度降低的情况下，电阻范围仍可扩大。 |
| 准确性 | 电容值：在量程范围内的±2%，即±1皮法。 阻力： 5K-100K，误差为设定值的±1% 50K-1M，为设定值的±1% 50万至100万，误差为设定值的±1% 100万至1000万，为设定值的±5% 正弦相位误差：1.5度，典型值，频率范围为1KHz至50KHz。 |
| 决议 | 16位，电容或电导 |
| 输出结果 | 最大有效值为20毫安，交流耦合。 |
| 连接器 | 每个通道2个BNC接口，用于激励信号与输出信号。 一个2.4毫米的镜筒，可提供+24的屈光度。 |
| 通信 | USB串口模拟器，115.2 Kbaud 10/100 Mbps以太网 |
| 校准间隔 | 一年 |
| POWER | 外部电源为24伏直流电，配有交流适配器。 |
| 包装 | 7.0英寸（长）× 8.5英寸（宽）× 2.5英寸（高），铝制外壳 |
| 指标 | LED指示器用于显示电源状态、通信状态、激励状态以及用户状态。 |
| BIST | 提供功能自检功能 |
