HIGHLAND TECHNOLOGY脉冲发生器J270

HIGHLAND TECHNOLOGY脉冲发生器J270 紧凑型单通道可调延宽电脉冲发生器、非常紧凑的基于 GaN 的纳秒高压脉冲发生器包括可调节的时间延迟和脉冲宽度
Highland Technology 脉冲发生器将具有慢边沿的低电平信号转换为振幅高达 100V 的干净、快速的脉冲。提供直流和变压器耦合型号。

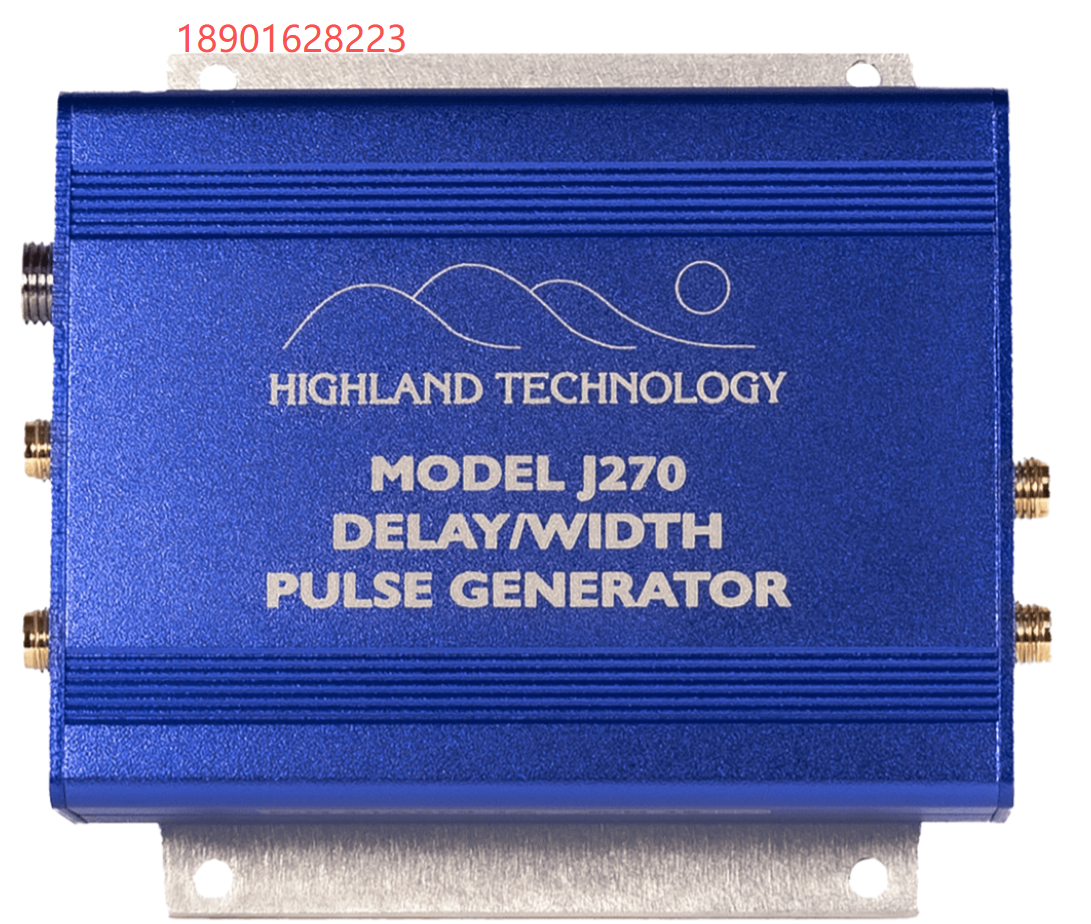

型号 J270

紧凑型单通道可调延迟和宽度电脉冲发生器

特征：
用户触发的 50 欧姆脉冲输出
手动调整延迟、宽度和输出脉冲电压
从 25 纳秒到 2.5 微秒的三个定时范围，高达 20 MHz 的触发速率
1 纳秒（典型上升/下降），< 2.5 纳秒（典型最小宽度），< 15 皮秒 RMS 典型抖动（范围 1）
干净、快速的脉冲输出，可在 0.8 伏至 20 伏范围内调节
可选模拟时间调制输入
出色的激光器、激光堆栈、光调制器、PIN 二极管、微通道板或 SiC 栅极驱动器
紧凑的 2“ x 3” 外壳

描述：
Highland J270 是一款非常紧凑的基于 GaN 的纳秒高压脉冲发生器，具有可调节的时间延迟和脉冲宽度模拟控制。它包括 SMA 触发器输入和环通/端接连接器，以及 SMA 输出和脉冲监视器连接器。

J270 可以产生 0.8 至 20 伏的快速平坦脉冲。OEM 版本可用作嵌入式棒激光器、光调制器、增强器门、PIN 二极管或电缆驱动器。

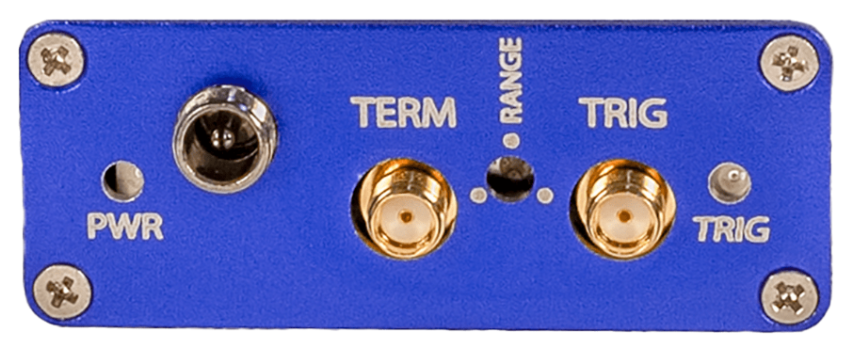

J270 电源板

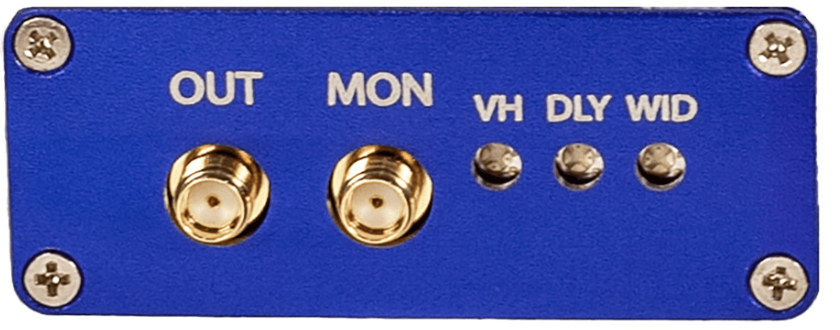

J270 信号面板
